기계적 씰에서, PTFE는 O-링, V-링 및 개스킷과 같은 2차 씰링 요소뿐만 아니라 1차 씰 면의 인서트 및 코팅에 가장 일반적으로 사용됩니다. PTFE의 선택은 거의 보편적인 내화학성과 매우 낮은 마찰 계수에서 비롯되며, 공격적인 매체나 스틱-슬립(stick-slip)이 문제가 되는 응용 분야에 대한 해결책이 됩니다.
기계적 씰에서 PTFE를 사용하는 핵심 이유는 강도가 아니라 기존의 탄성체나 다른 재료가 실패할 수 있는 곳에서 화학적 불활성과 낮은 마찰력을 제공하는 고유한 능력 때문입니다.
1차 씰링에서 PTFE의 역할
1차 씰은 하나는 회전하고 다른 하나는 고정된 두 개의 랩핑된 면으로 형성됩니다. 이 면들의 주요 구조 재료는 아니지만, PTFE는 중요한 전문적인 역할을 수행합니다.
씰 면 인서트 또는 코팅으로서
특정 응용 분야에서는 PTFE 인서트가 1차 씰 면 중 하나로 사용됩니다. 이는 저속, 저압 장비에서 흔히 사용되며, 낮은 마찰력으로 샤프트 손상을 방지하고 열 발생을 줄입니다. 또한 다른 구성 요소의 성능을 향상시키기 위한 코팅으로도 사용됩니다.
내화학성 향상
씰의 1차 링이 카본이나 실리콘 카바이드와 같은 재료로 만들어진 경우, PTFE는 내화학성 장벽으로 사용될 수 있습니다. 이는 씰 어셈블리의 내화학성이 낮은 구성 요소를 부식성 또는 공격적인 공정 유체로부터 보호합니다.
2차 씰링 요소의 PTFE
2차 씰은 샤프트를 따라 그리고 씰 하우징 내에서 누출을 방지하는 정적 또는 동적 구성 요소입니다. PTFE가 가장 빈번하게 사용되는 곳입니다.
O-링
PTFE O-링은 씰 구성 요소 사이의 정적 씰로 사용됩니다. 이는 공정 유체가 Viton® 또는 EPDM과 같은 표준 탄성체에 비해 화학적으로 너무 공격적일 때 지정됩니다.
V-링 및 웨지 씰
V-링(또는 쉐브론 패킹) 및 웨지는 씰 면의 축 방향 움직임을 허용하는 동적 2차 씰입니다. PTFE는 화학적 호환성과 낮은 마찰력의 "미끄러짐" 특성이 결합되어 씰이 샤프트에 걸리는 것을 방지하므로 이 분야에서 선호되는 재료입니다.
개스킷
PTFE는 씰 글랜드와 펌프 하우징 사이와 같이 씰 어셈블리 내부의 정적 개스킷에도 사용됩니다. 화학적 공격에 저항하면서 표면에 맞게 변형되는 능력은 내구성이 뛰어나고 누출 없는 연결을 보장합니다.
PTFE 사용의 장단점 이해
PTFE는 매우 효과적이지만, 씰 설계에서 존중해야 할 명확한 한계가 있는 특수 재료입니다.
크리프 또는 "콜드 플로우"
PTFE의 가장 중요한 단점은 지속적인 부하 하에서 시간이 지남에 따라 영구적으로 변형되는 경향, 즉 크리프(creep)입니다. 이는 특히 고압 또는 고온 응용 분야에서 씰링 압력 손실과 최종 누출로 이어질 수 있습니다.
낮은 기계적 강도
세라믹, 카본 또는 금속에 비해 PTFE는 부드러운 재료입니다. 이로 인해 1차 씰 면으로서의 사용이 저부하 응용 분야로 제한되며, 강도와 내마모성을 향상시키기 위해 유리, 카본 또는 청동과 같은 충전재로 보강되는 이유입니다.
높은 열팽창
PTFE는 대부분의 다른 엔지니어링 재료보다 온도 변화에 따라 더 많이 팽창하고 수축합니다. 씰 설계자는 작동 온도 범위에서 적절한 공극과 면 부하를 유지하기 위해 이를 고려해야 합니다.
목표에 맞는 올바른 선택
올바른 재료를 선택하는 것은 재료의 특성을 응용 분야의 요구 사항과 일치시키는 것입니다.
- 공격적인 화학 물질 씰링이 주요 초점이라면: 탄성체가 빠르게 열화되는 곳의 O-링, 웨지 및 개스킷과 같은 2차 씰에 PTFE를 사용하십시오.
- 마찰 또는 스틱-슬립 감소가 주요 초점이라면: 저압, 저속 응용 분야에서 씰 면 재료 또는 코팅으로 PTFE를 고려하십시오.
- 고압 또는 고온 서비스가 주요 초점이라면: PTFE를 주의해서 사용하고, 충전 등급을 지정하며, 씰 설계가 콜드 플로우 위험을 완화하는지 확인하십시오.
PTFE를 사용해야 하는 곳과 이유를 이해하는 것이 견고하고 신뢰할 수 있는 기계적 씰을 설계하고 유지하는 데 핵심입니다.
요약표:
| 구성 요소 유형 | 일반적인 PTFE 응용 분야 | 주요 이점 |
|---|---|---|
| 1차 씰링 | 씰 면 인서트, 코팅 | 낮은 마찰, 내화학성 |
| 2차 씰 | O-링, V-링, 개스킷 | 보편적인 화학적 불활성, 누출 방지 |
| 특수 부품 | 웨지 씰, 정적 개스킷 | 스틱-슬립 방지, 공격적인 매체 처리 |
응용 분야에 적합한 PTFE 씰링 솔루션이 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 실험실 기구를 포함하여 고정밀 PTFE 구성 요소 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든, 우리는 내화학성과 성능이 뛰어난 구성 요소를 제공합니다. 특정 요구 사항에 대해 논의하려면 오늘 저희에게 연락하십시오!

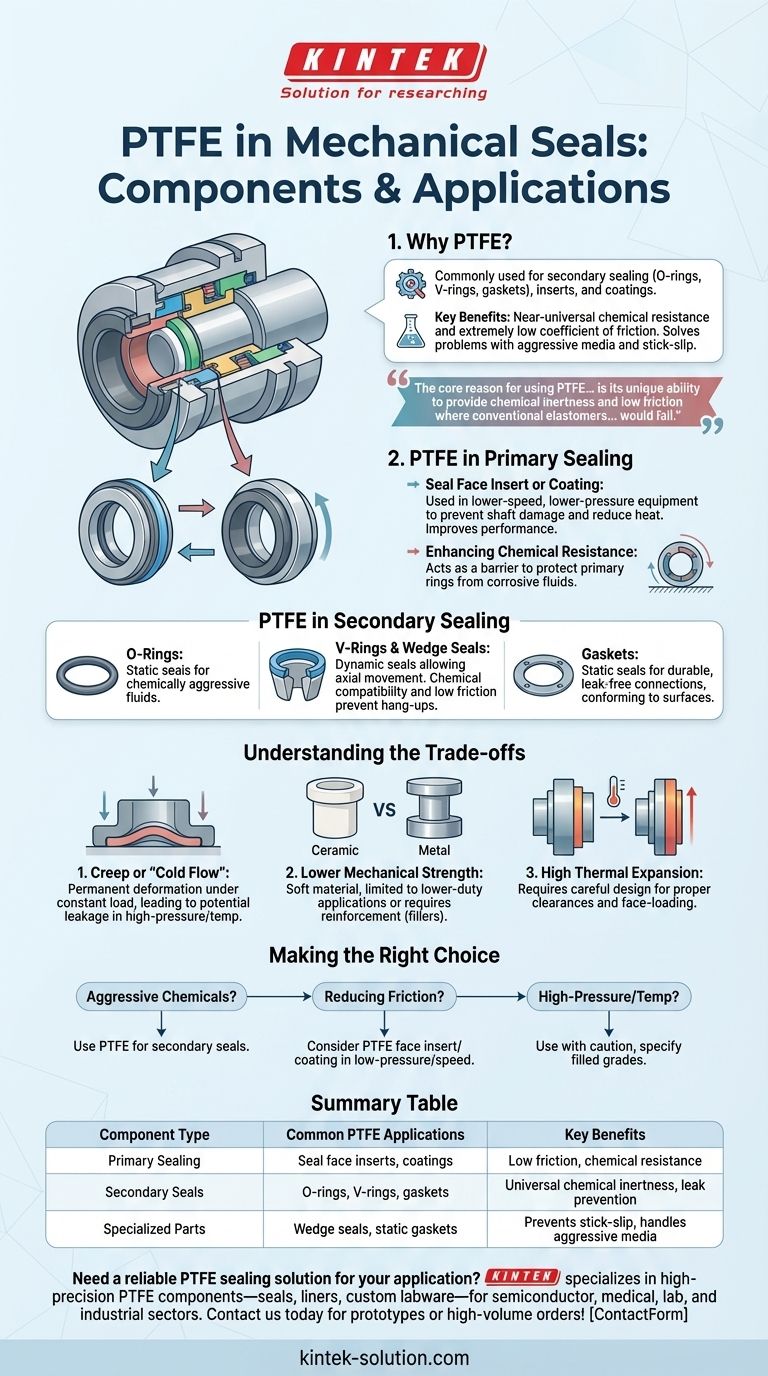

시각적 가이드
