본질적으로, 테프론(PTFE) 백업 링은 다양한 까다로운 산업 분야의 고성능 씰링 시스템에서 중요한 구성 요소입니다. 화학적 비활성성, 낮은 마찰 및 고압에 대한 저항성의 고유한 조합 덕분에 항공우주, 자동차, 화학 처리 및 식품 및 음료 제조 분야에서 가장 일반적으로 사용됩니다.
테프론 백업 링의 근본적인 역할은 씰링이 아니라 지지입니다. 이는 O-링과 같은 주 씰에 대한 기계적 지지 역할을 하여 고압에 노출될 때 금속 부품 사이의 틈으로 변형되거나 "돌출"되는 것을 방지합니다.
핵심 기능: 씰 돌출 방지
씰 돌출이란 무엇입니까?
모든 고압 유압 또는 공압 시스템에서 O-링은 두 구성 요소 사이에 씰을 생성하는 데 사용됩니다.
압력이 가해지면 부드러운 O-링이 움직이는 부품 사이의 작은 간극으로 밀려 들어갈 수 있습니다. 이러한 물리적 손상을 돌출(extrusion)이라고 하며, 이는 씰 실패와 시스템 누출로 빠르게 이어집니다.
백업 링이 문제를 해결하는 방법
테프론과 같이 더 단단한 재질로 만들어진 백업 링은 O-링의 저압 쪽에 설치됩니다.
이 링은 간극을 가로지르기에 충분히 단단하여 부드러운 O-링이 그 안으로 밀려 들어가는 것을 방지하는 단단한 표면을 제공합니다. 이 간단한 추가는 전체 씰링 시스템의 압력 정격 및 서비스 수명을 극적으로 증가시킵니다.
주요 산업 및 응용 분야
항공우주 및 방위
항공우주 분야에서 신뢰성은 협상의 여지가 없습니다. 백업 링은 랜딩 기어, 비행 제어 장치 및 브레이크 시스템의 고압 유압 시스템에 필수적입니다.
이를 사용하면 씰이 극한의 압력 및 온도 변화 하에서도 무결성을 유지하여 치명적인 고장을 방지할 수 있습니다.
자동차
자동차 산업은 변속기, 파워 스티어링 및 브레이크 구성 요소와 같은 중요 시스템에서 테프론 백업 링에 의존합니다.
이는 지속적인 압력 주기와 다양한 유압유 및 윤활유 노출을 견뎌야 하는 씰을 지지하여 장기적인 성능과 안전을 보장합니다.
화학 처리
이곳이 테프론의 전설적인 화학적 비활성성이 가장 가치 있는 곳입니다. 공격적인 산, 염기 및 용매를 처리하는 펌프, 밸브 및 반응기에서 표준 엘라스토머는 빠르게 열화될 것입니다.
테프론 백업 링은 가혹한 화학 환경에 반응하지 않으면서 필요한 기계적 지지력을 제공하여 시스템 무결성을 보장하고 위험한 누출을 방지합니다.
식음료
식품 및 제약 제조에서는 장비가 위생적이어야 하며 세척 화학 물질에 내성이 있어야 합니다.
테프론은 오염을 유발하지 않으며 공격적인 살균 및 세척 절차를 견딜 수 있으므로 씰 신뢰성이 중요한 가공 장비에 사용하기에 이상적인 재료입니다.
상충 관계 이해: 백업 링 유형
모든 백업 링이 동일한 것은 아닙니다. 링의 형상은 성능과 설치 용이성 사이의 균형을 맞추어 특정 응용 분야에 따라 선택됩니다.
솔리드 링
단일의 절단되지 않은 링은 돌출에 대한 최대의 보호 기능을 제공합니다. 간극을 가장 완벽하게 덮어주지만 설치가 어려울 수 있으며 종종 씰 글랜드가 이를 위해 설계되어야 합니다.
분할 링
분할(또는 경사 절단) 링에는 하나의 대각선 절단이 있습니다. 이 설계는 링을 약간 확장하여 샤프트 위나 보어 안으로 맞출 수 있으므로 설치가 훨씬 쉬워집니다. 동적 응용 분야에서 가장 일반적인 선택입니다.
나선형 링
나선형으로 절단된 링은 스프링처럼 감겨 있습니다. 이 구성도 설치가 쉽고 설치 공간이 제한된 응용 분야에서 특히 유용합니다.
윤곽 링
윤곽 백업 링은 O-링의 곡률에 맞도록 오목한 면으로 가공됩니다. 이 밀착된 맞춤은 특히 급격한 압력 변화가 있는 동적 씰링 응용 분야에서 뛰어난 지지력과 안정성을 제공합니다.
응용 분야에 맞는 올바른 선택
올바른 백업 링을 선택하는 것은 씰링 시스템의 성능과 수명을 최적화하는 데 필수적입니다.
- 정적 응용 분야에서 최대의 씰링 무결성이 주요 초점인 경우: 단일의 절단되지 않은 백업 링이 가능한 최고의 돌출 저항성을 제공합니다.
- 동적 시스템에서 설치 및 유지 보수의 용이성이 주요 초점인 경우: 분할 또는 나선형 백업 링이 가장 실용적이고 일반적인 선택입니다.
- 고압, 급속 순환 동적 시스템에서 성능이 주요 초점인 경우: 윤곽 백업 링이 O-링에 대한 최고의 지지력을 제공합니다.
궁극적으로 올바른 테프론 백업 링을 통합하면 표준 O-링 씰이 견고한 고압 씰링 솔루션으로 변모합니다.
요약표:
| 산업 | 주요 응용 분야 | 테프론 백업 링의 주요 이점 |
|---|---|---|
| 항공우주 및 방위 | 유압 시스템(랜딩 기어, 비행 제어 장치) | 극한의 압력 및 온도에서의 신뢰성 |
| 자동차 | 변속기, 파워 스티어링, 브레이크 | 유체 노출에 대한 장기적인 성능 |
| 화학 처리 | 공격적인 화학 물질을 처리하는 펌프, 밸브, 반응기 | 화학적 비활성성 및 기계적 지지력 |
| 식음료 | 가공 장비 | 비오염성, 살균 처리 내구성 |
고압 응용 분야를 위한 안정적인 씰링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 백업 링을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 당사는 씰 돌출을 방지하고 중요 시스템의 수명을 연장하는 데 도움을 드릴 수 있습니다.
당사가 제공하는 서비스:
- 맞춤 제작: 프로토타입부터 대량 주문까지.
- 전문 재료 선택: 화학적 호환성 및 성능 보장.
- 정밀 생산: 완벽한 맞춤 및 기능 보장.
귀하의 특정 요구 사항에 대해 논의하고 견적을 받으려면 지금 문의하십시오!

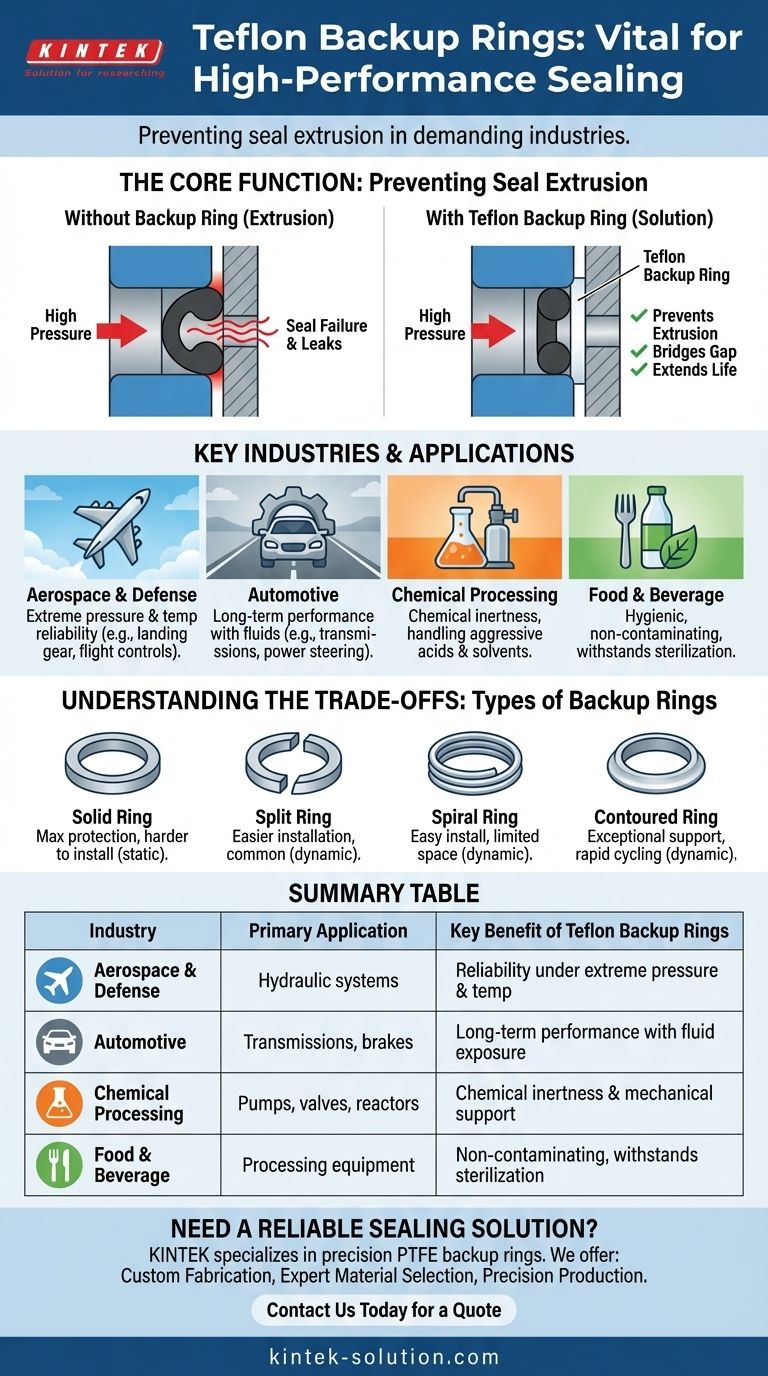

시각적 가이드
