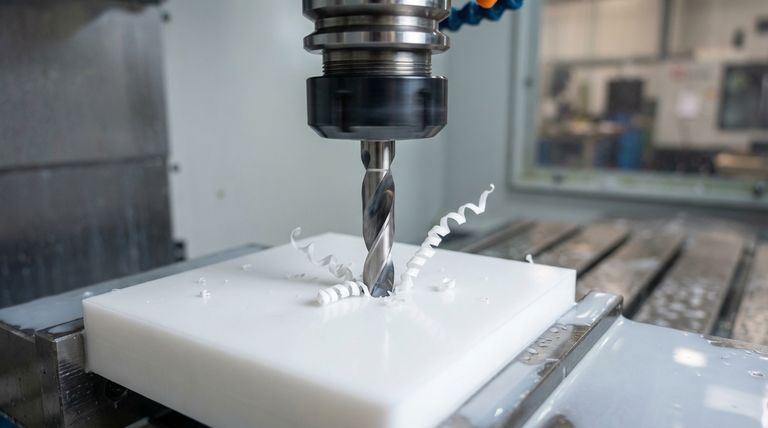

PTFE를 성공적으로 드릴링하려면 재료의 부드러움, 낮은 녹는점, 높은 열팽창이라는 고유한 조합을 다루어야 합니다. 이를 위해서는 과열 및 재료 변형을 방지하기 위해 매우 날카로운 고속도강(HSS) 드릴을 중간 속도로 사용해야 합니다. 정확한 치수를 얻지 못하거나 드릴이 "이탈"하는 것을 방지하기 위해 적절한 클램핑 압력과 드릴이 완벽하게 수직인지 확인하는 것도 중요합니다.
폴리테트라플루오로에틸렌(PTFE) 드릴링의 주요 과제는 재료를 절삭하는 것이 아니라 제어하는 것입니다. 재료의 부드러움과 높은 열팽창은 잘못된 공구, 속도 또는 클램핑 압력이 부품을 쉽게 변형시켜 부정확한 구멍으로 이어진다는 것을 의미합니다.
PTFE 드릴링이 독특한 어려움인 이유
모든 재료를 효과적으로 가공하려면 먼저 그 특성을 이해해야 합니다. PTFE의 특징적인 특성은 최종 응용 분야에서는 유용하지만 가공 과정에서는 뚜렷한 어려움을 제시합니다.
핵심 재료 특성 이해
PTFE는 유명하게도 부드럽고, 미끄러우며, 화학적으로 비활성입니다. 또한 열팽창 계수가 매우 높아 온도 변화에 따라 상당한 팽창 및 수축이 일어납니다.
이러한 조합은 재료가 절삭 공구에 거의 저항을 제공하지 않지만 기계적 압력과 열 모두에 의해 변형되기 쉽다는 것을 의미합니다.
열 발생의 위험
드릴 비트의 마찰은 열을 발생시킵니다. PTFE의 낮은 녹는점과 낮은 열전도율로 인해 이 열은 재료를 통해 방출되지 않고 절삭 지점에 집중됩니다.
약간의 온도 상승만으로도 재료가 팽창하여 드릴링하는 구멍이 드릴 비트보다 작아집니다. 지속적인 열은 재료를 절삭하지 않고 녹여 "번지게" 만듭니다.
압력 하에서의 변형
PTFE의 부드러움과 "크리프"(일정한 하중 하에서 시간이 지남에 따라 변형되는 현상) 경향은 공작물 고정을 어렵게 만듭니다.
바이스에서 PTFE 조각을 너무 세게 클램핑하면 압축됩니다. 구멍을 뚫고 압력을 해제하면 재료가 이완되면서 구멍의 치수가 더 이상 정확하지 않게 됩니다.
정밀도를 위한 올바른 공구 및 기술
PTFE에 정확한 구멍을 만드는 것은 전적으로 올바른 공구를 사용하고 열과 압력을 최소화하는 규율 있는 공정에 달려 있습니다.
드릴 선택 및 형상
가장 중요한 요소는 공구입니다. 극도로 날카로운 고속도강(HSS) 드릴을 사용해야 합니다. 광택이 나고 날카로운 절삭날은 재료를 깨끗하게 잘라냅니다.
무딘 드릴은 재료를 밀고 찢어 과도한 마찰과 열을 발생시키며, 이는 실패의 주된 원인입니다.
적절한 속도 및 이송 속도
높은 RPM을 사용하고 싶은 유혹을 참아야 합니다. 적절한 절삭 속도는 열 발생을 최소화하는 데 필수적입니다.
목표는 재료가 제대로 깎여 나가는 것을 나타내는 연속적인 칩을 생성하는 것입니다. 재료가 끈적해지거나 드릴에 녹는다면 속도가 너무 빠른 것입니다.
클램핑 및 공작물 고정
공작물을 제자리에 고정할 만큼만 힘을 가하여 고정합니다. 가능한 한 넓은 영역에 클램핑 압력을 분산시켜 국소적인 압축 지점을 피해야 합니다.
부품을 해제했을 때 치수 부정확성이 발생할 것이므로 고정 장치를 절대 과도하게 조이지 마십시오.
정렬 및 칩 배출
드릴은 공작물에 대해 완벽하게 수직이어야 합니다. PTFE의 부드러움 때문에 정렬이 제대로 되지 않으면 드릴이 쉽게 이탈하거나 중심에서 "벗어날" 수 있습니다.
드릴링하는 동안 구멍에서 칩이 배출되도록 하십시오. 칩이 쌓이면 녹아서 구멍을 오염시켜 표면 마감과 치수를 망칠 수 있습니다.
절충점 및 일반적인 함정 이해
PTFE를 설계하고 가공하려면 고유한 한계를 받아들여야 합니다. 이러한 절충점을 이해하는 것이 성공적인 결과를 얻는 열쇠입니다.
엄격한 공차의 어려움
PTFE의 높은 열팽창과 크리프 경향은 매우 엄격한 치수 공차가 필요한 응용 분야에 적합하지 않게 만듭니다.
한 온도에서 측정된 부품은 다른 온도에서 다른 치수를 갖게 됩니다. 이는 설계 단계에서 고려되어야 합니다.
드릴링 후 치수 변화
성공적인 드릴링 작업 후에도 부품은 변할 수 있습니다. 공작물이 주변 온도에 맞춰 냉각됨에 따라 드릴링된 구멍은 더 커집니다.
진정한 정밀도를 위해서는 최종 치수를 측정하기 전에 재료가 열적으로 안정되도록 해야 합니다.
재료 번짐 방지
가장 흔한 실패는 번짐 또는 녹음으로, 지저분하고 부정확한 구멍을 만듭니다. 이는 거의 항상 두 가지 요인의 조합으로 인해 발생합니다. 바로 무딘 절삭 공구와 과도한 드릴 속도입니다.
목표에 맞는 올바른 선택
주요 목표에 맞게 접근 방식을 조정하면 PTFE 가공의 어려움을 완화할 수 있습니다.
- 치수 정확도가 주요 초점이라면: 극도로 날카로운 HSS 공구를 우선시하고, 적절한 속도를 사용하며, 최종 측정 전에 재료가 실온에서 안정되도록 하십시오.
- 재료 실패 방지가 주요 초점이라면: 적절한 드릴 속도를 통해 열 발생을 최소화하고 칩이 효과적으로 제거되도록 하여 녹는 것을 방지하는 데 집중하십시오.
- 부품을 설계하는 경우: 가능한 한 느슨한 공차를 염두에 두고 설계하여 PTFE의 고유한 열팽창 및 크리프 특성을 인정하십시오.
PTFE의 고유한 특성을 거스르지 않고 존중함으로써 일관되게 깨끗하고 정확한 결과를 얻을 수 있습니다.
요약표:
| 주요 고려 사항 | 중요한 이유 | 최선의 방법 |
|---|---|---|
| 공구 날카로움 | 무딘 공구는 재료를 찢고 과도한 열을 발생시킵니다. | 극도로 날카로운 고속도강(HSS) 드릴을 사용하십시오. |
| 드릴 속도 | 높은 RPM은 열 축적과 녹음을 유발합니다. | 연속적인 칩을 생성하기 위해 적절한 속도를 사용하십시오. |
| 클램핑 압력 | PTFE는 과도한 힘에 의해 변형되어 치수를 망칩니다. | 공작물을 고정하기 위해 최소한의 분산된 압력을 가하십시오. |
| 드릴 정렬 | 부드러운 재료는 드릴이 중심에서 벗어나도록 허용합니다. | 드릴이 공작물에 대해 완벽하게 수직인지 확인하십시오. |
정밀 가공된 PTFE 부품이 필요하십니까?
PTFE 드릴링은 고성능 부품을 만드는 여러 단계 중 하나일 뿐입니다. KINTEK에서는 씰, 라이너 및 맞춤형 실험실 장비와 같은 정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 전문 지식은 열 변형 및 치수 부정확성의 함정을 피하면서 처음부터 부품이 올바르게 제작되도록 보장합니다.
당사는 반도체, 의료, 실험실 및 산업 분야에 프로토타입부터 대량 주문까지 맞춤형 제작 서비스를 제공합니다.
복잡한 가공은 저희에게 맡기십시오 — 귀하의 프로젝트 요구 사항에 대해 논의하려면 지금 바로 전문가에게 문의하십시오!

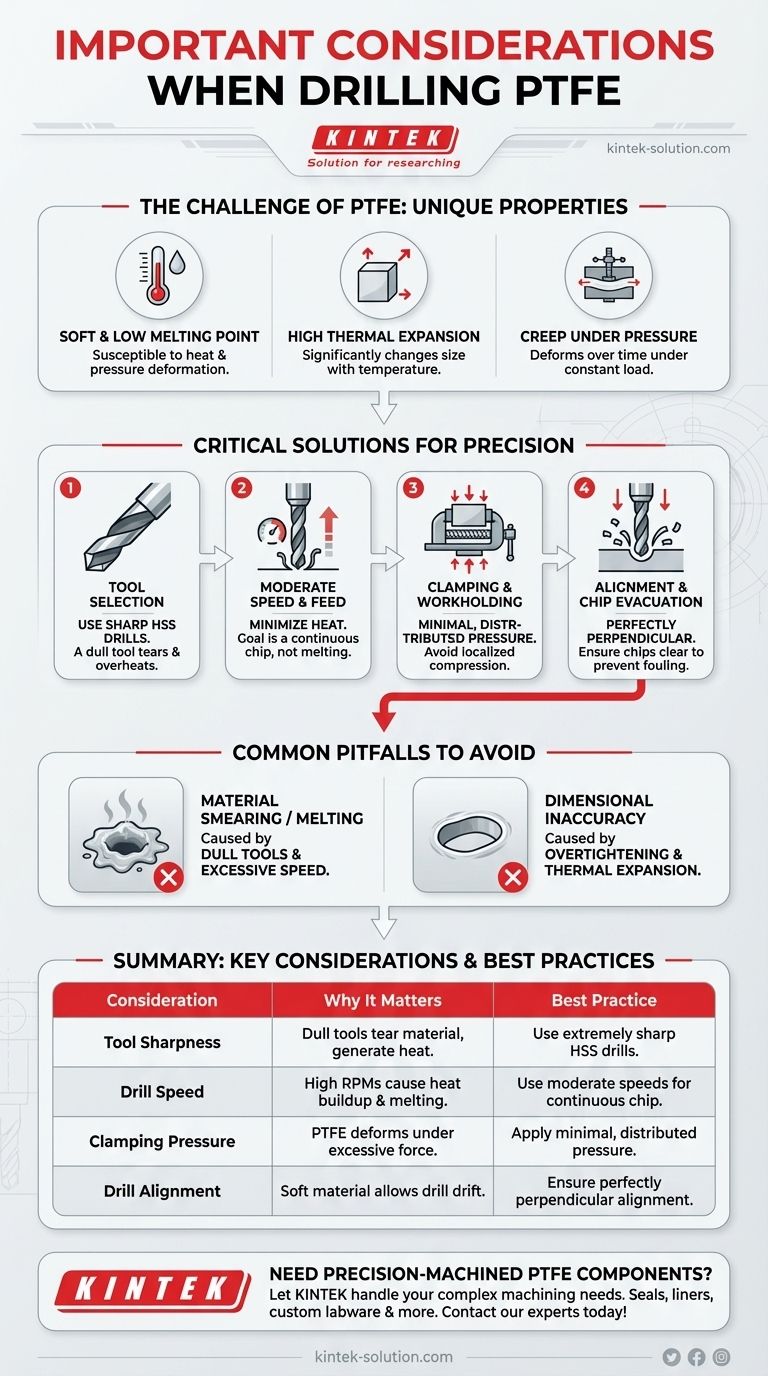

시각적 가이드
