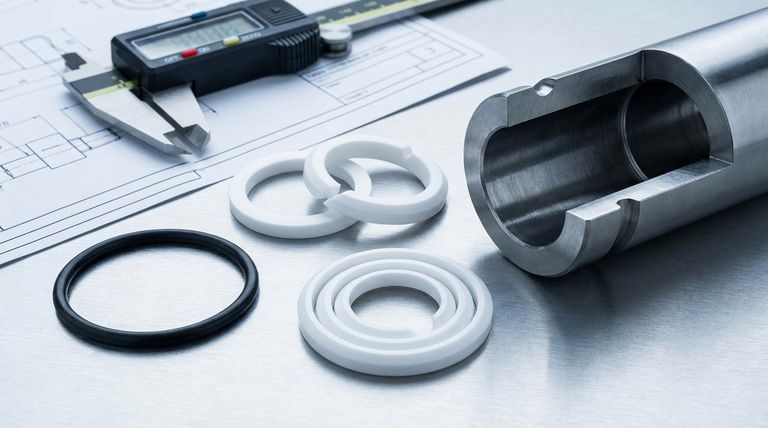

가장 일반적인 테플론 백업 링 구성은 솔리드(절단되지 않음), 단일 회전(스카프 컷), 스파이럴(다중 회전)의 세 가지 기본 유형으로 분류됩니다. 많은 특정 제품 이름이 존재하지만, 거의 모두 이러한 핵심 설계의 변형입니다. 이 링은 그 자체로 씰이 아닙니다. 압력 하에서 기본 O-링의 고장을 방지하도록 설계된 엔지니어링 지원 부품입니다.
백업 링을 선택하는 핵심 결정은 긴 유형 목록을 암기하는 것이 아니라 근본적인 절충점을 이해하는 것입니다. 최대 압출 저항의 필요성과 설치 용이성의 실제적인 필요성 사이에서 균형을 맞추는 것입니다.
핵심 기능: O-링 압출 방지
올바른 구성을 선택하려면 먼저 해결해야 할 문제를 이해해야 합니다. 백업 링은 고압 유압 및 공압 시스템에서 필수적입니다.
압출이란 무엇입니까?
고압 하에서 고무 O-링은 결합 금속 부품 사이의 작은 간극으로 밀려 들어갈 수 있습니다. 압출로 알려진 이 과정은 O-링을 효과적으로 "갉아먹어" 조기 누출 및 씰 고장으로 이어집니다.
백업 링이 문제를 해결하는 방법
백업 링은 O-링의 저압 측에 설치됩니다. 더 단단한 재료로 만들어졌기 때문에 물리적으로 간극을 차단합니다. 이는 O-링에 견고한 지지력을 제공하여 간극으로 밀려 들어가는 것을 방지하고 시스템이 훨씬 더 높은 압력에서 작동할 수 있도록 합니다.
왜 테플론(PTFE)인가?
테플론 또는 PTFE는 탁월한 특성으로 인해 백업 링의 표준 재료입니다. 매우 낮은 마찰 계수, 광범위한 내화학성 및 넓은 작동 온도 범위(-200°C ~ 260°C)를 제공하여 O-링 또는 시스템 구성 요소에 달라붙거나 반응하지 않도록 합니다.
세 가지 기본 구성
모든 백업 링 디자인은 이러한 세 가지 접근 방식 중 하나의 변형이며, 각각 고유한 목적을 가지고 있습니다.
솔리드(절단되지 않은) 링
이것은 연속적이고 끊어지지 않은 테플론 링입니다. 절단이나 잠재적인 누출 경로가 없기 때문에 압출에 대해 절대적으로 최고의 성능을 제공합니다.
주요 한계는 설치입니다. 솔리드 링은 피스톤과 같은 구성 요소 위로 늘려 홈에 장착해야 합니다. 이로 인해 홈이 내부에 있는 로드 씰링 응용 분야에는 적합하지 않습니다.
단일 회전(스카프 컷) 링
이것은 가장 일반적인 절충안입니다. 링은 일반적으로 30° 또는 45° 각도로 한 번 절단됩니다("스카프 컷").
이 절단은 링을 쉽게 열고 로드 씰용 내부 홈에 끼울 수 있도록 합니다. 솔리드 링에 비해 조립 및 유지 보수를 극적으로 단순화하는 동시에 대부분의 응용 분야에서 뛰어난 압출 저항을 제공합니다.
스파이럴(다중 회전) 링
이 구성은 스프링처럼 감긴 두 개 이상의 PTFE 코일로 만들어집니다.
스파이럴 링은 설치가 가장 쉽고, 종종 특별한 도구가 필요하지 않습니다. 코일의 겹치는 특성은 단일 절단 링에서 발견되는 직접적인 압출 경로를 제거하여 설치 유연성을 유지하면서 어떤 경우에는 약간의 성능 이점을 제공합니다.
절충점 이해
올바른 백업 링을 선택하는 것은 성능 요구 사항과 조립 물류의 균형을 맞추는 것입니다.
성능 대 설치
중앙 절충점은 분명합니다: 솔리드 링은 최고의 성능을 제공하지만 설치가 가장 어렵습니다.
스파이럴 링은 설치가 가장 쉽지만, 솔리드 링은 더 견고하고 간극 없는 장벽을 제공합니다. 단일 회전(스카프 컷) 링은 대부분의 산업 응용 분야에서 신뢰할 수 있는 중간 지점 역할을 합니다.
압력 방향
압력이 한 방향으로만 가해지는 응용 분야에서는 O-링의 저압 측에 단일 백업 링이 배치됩니다.
압력이 양방향에서 가해지는 이중 작용 시스템의 경우, O-링의 양쪽에 두 개의 백업 링이 사용됩니다.
글랜드 형상
하드웨어의 물리적 설계가 종종 결정적인 요소입니다. 피스톤을 밀봉하는 경우 솔리드 링을 설치할 수 있습니다. 보어 내에서 로드를 밀봉하는 경우, 홈에 설치할 수 있는 분할 링(단일 회전 또는 스파이럴)을 사용해야 합니다.
응용 분야에 맞는 올바른 구성 선택
주요 목표를 사용하여 결정을 안내하십시오.
- 최대 압력 저항 및 내구성에 중점을 둔다면: 설계가 늘려 끼우는 설치(예: 피스톤 씰)를 허용하는 경우 솔리드(절단되지 않은) 백업 링을 선택하십시오.
- 성능과 조립 용이성의 신뢰할 수 있는 균형에 중점을 둔다면: 단일 회전(스카프 컷) 링은 대부분의 표준 유압 및 공압 시스템에 가장 일반적이고 효과적인 선택입니다.
- 특히 현장 유지 보수를 위한 빠르고 도구 없는 설치에 중점을 둔다면: 스파이럴(다중 회전) 링은 뛰어난 편의성과 신뢰할 수 있는 성능을 제공합니다.
기하학과 기능 간의 이러한 관계를 이해하면 안정적이고 오래 지속되는 씰을 위한 정확한 백업 링을 선택할 수 있습니다.
요약표:
| 구성 | 주요 특징 | 최적의 사용 사례 |
|---|---|---|
| 솔리드(절단되지 않음) | 최대 압출 저항; 간극 없음 | 늘려 끼우는 설치가 가능한 피스톤 씰 |
| 단일 회전(스카프 컷) | 성능과 조립 용이성의 뛰어난 균형 | 대부분의 표준 유압/공압 시스템; 로드 씰 |
| 스파이럴(다중 회전) | 가장 쉬운 설치; 도구 없는 조립 | 현장 유지 보수; 빠른 조립이 필요한 응용 분야 |
고압 시스템을 위한 맞춤형 테플론 백업 링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 백업 링을 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든, 당사의 전문 지식은 특정 응용 분야에 대한 최적의 성능과 내구성을 보장합니다.
오늘 저희에게 연락하여 귀하의 요구 사항을 논의하고 견적을 받으십시오!

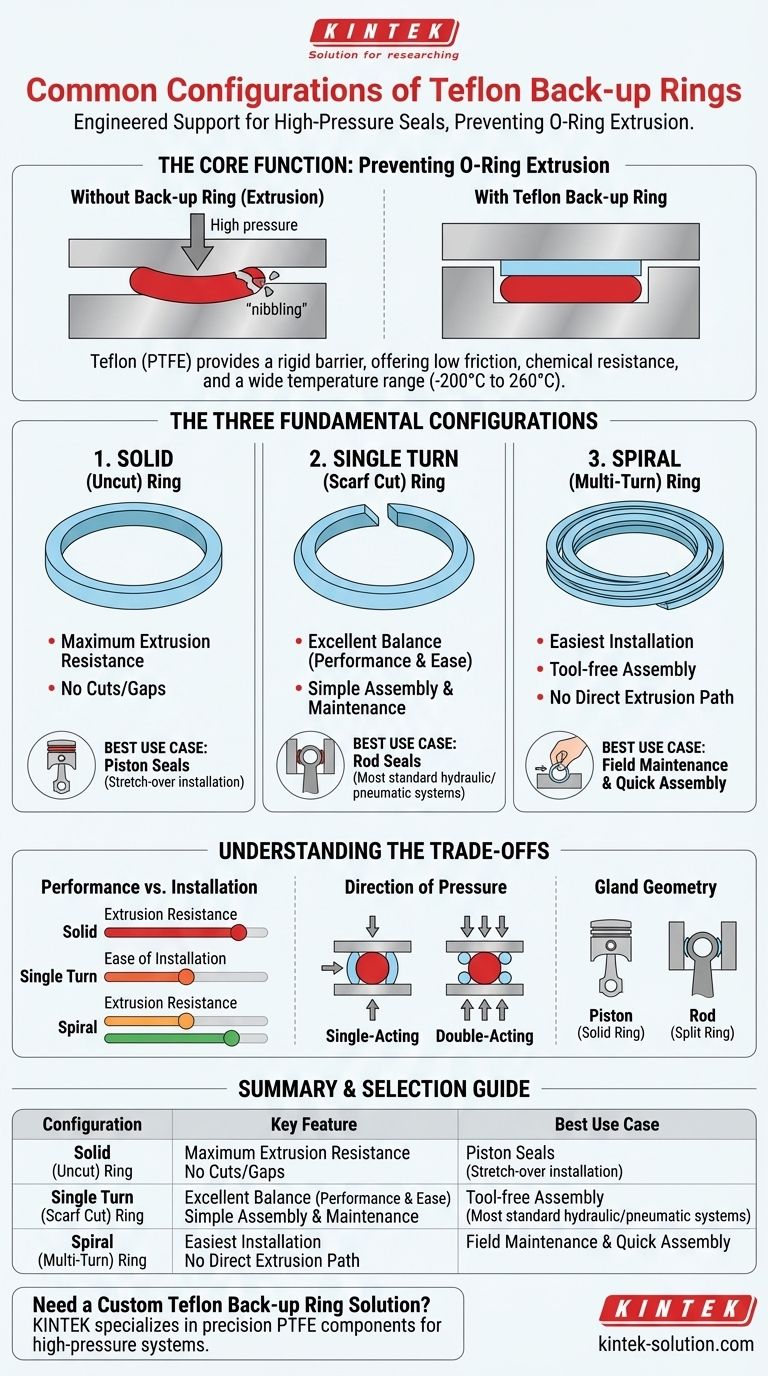

시각적 가이드
