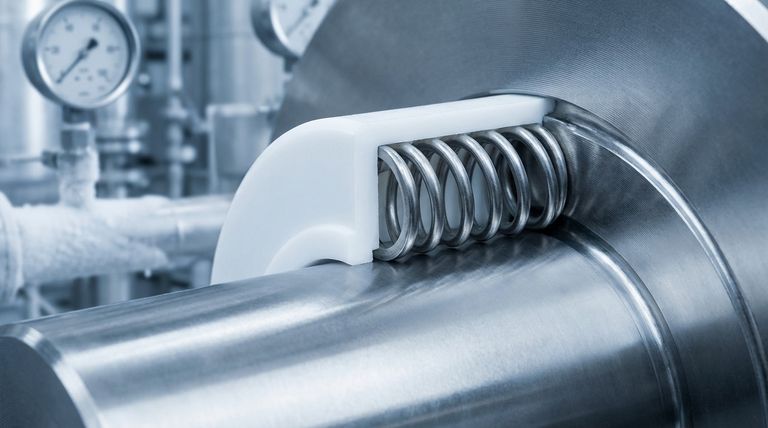

본질적으로, 스프링 가압 씰은 일반적으로 PTFE로 만들어진 폴리머 재킷과 내부 금속 스프링을 결합한 복합 설계입니다. 이는 표준 PTFE 씰 및 O-링의 주요 약점인 고유한 비탄성, 즉 압축 후 "원래대로 돌아가지 못하는" 문제를 직접적으로 해결합니다. 이 내부 스프링은 일정한 활성 힘을 제공하여 온도, 압력 또는 기계적 마모의 변동에도 불구하고 씰이 밀봉 표면과 접촉을 유지하도록 보장합니다.
근본적인 차이는 수동적 밀봉 메커니즘에서 능동적 밀봉 메커니즘으로의 전환입니다. 표준 PTFE O-링이 밀봉을 생성하기 위해 시스템 압력에만 의존하는 반면, 스프링 가압 씰은 내부 스프링을 사용하여 일정한 안정적인 밀봉력을 유지함으로써 까다롭고 동적인 조건에서 성능을 극적으로 향상시킵니다.
밀봉 재료로서 PTFE의 근본적인 문제
스프링 가압 설계의 가치를 이해하려면 먼저 밀봉 응용 분야에서 단독으로 사용될 때 폴리테트라플루오로에틸렌(PTFE)의 고유한 한계를 검토해야 합니다.
"콜드 플로우" 및 비탄성 문제
PTFE는 마찰이 매우 적고 화학적으로 비활성인 재료이지만, 진정한 엘라스토머는 아닙니다. 압축되면 원래 모양으로 돌아가기보다는 영구적으로 변형되는 경향이 있습니다.
콜드 플로우 또는 크리프라고 알려진 이러한 경향은 단순한 PTFE O-링이 시간이 지남에 따라, 특히 압력 주기 후에 밀봉력을 잃을 수 있음을 의미합니다.
동적 응용 분야에서의 낮은 성능
움직이는 부품이 있는 응용 분야에서는 이러한 "기억" 부족이 상당한 단점입니다. 표준 PTFE 씰은 하드웨어 표면의 변화를 적절하게 추적하지 못하여 누출로 이어질 수 있습니다.
반발력이 부족하여 높은 사이클 속도 또는 반복적인 설치 및 제거가 필요한 응용 분야에는 적합하지 않습니다.
낮은 압력에서의 제한된 효율성
많은 씰 설계는 시스템 압력에 의존하여 씰 립을 하드웨어에 밀어붙여 "활성화"됩니다. 매우 낮은 압력에서는 표준 PTFE 씰이 자체적으로 안정적인 씰을 생성하기에 충분한 힘을 갖지 못할 수 있습니다.
스프링 가압 설계가 모든 것을 바꾸는 방법
스프링 가압 씰은 PTFE의 장점을 유지하면서 약점을 체계적으로 제거하는 공학적 솔루션입니다.
PTFE 재킷의 역할
외부 재킷은 시스템과의 주요 인터페이스를 제공합니다. PTFE로 알려진 뛰어난 화학적 내성, 넓은 온도 허용 범위 및 낮은 마찰 특성을 제공합니다.
내부 스프링의 기능
내부 스프링은 씰의 엔진입니다. 이는 가압기로 작용하여 PTFE 재킷의 립을 바깥쪽으로 밀어내는 일정한 방사형 힘을 제공합니다.
이 연속적인 힘은 시스템 압력에 관계없이 씰 립이 항상 글랜드 및 로드/보어 표면과 접촉하도록 보장합니다.
일관되고 능동적인 씰 생성
스프링의 에너지는 PTFE의 약점을 보완합니다. 씰 마모, 글랜드 정렬 불량, 열팽창 또는 수축에 능동적으로 적응합니다.
이는 극저온에서 극한의 열까지, 깊은 진공에서 고압까지 광범위한 조건에서 견고하고 누출 없는 씰을 생성합니다.
장단점 이해
매우 효과적이지만, 스프링 가압 씰은 특수 솔루션이며 그 사용에는 명확한 장단점이 있습니다.
더 높은 초기 비용
이들은 단순한 엘라스토머 또는 PTFE O-링보다 제조 비용이 더 많이 드는 복잡한 다중 구성 요소 씰입니다.
투자의 정당화
더 높은 비용은 씰 고장이 값비싼 가동 중단, 안전 위험 또는 시스템 오염을 초래할 수 있는 중요한 응용 분야에서 정당화됩니다.
극한 환경에서의 긴 서비스 수명과 신뢰성은 기존 씰을 반복적으로 교체하는 것보다 낮은 총 소유 비용을 제공하는 경우가 많습니다.
재료 및 스프링 선택이 중요함
씰의 성능은 특정 응용 분야의 매체, 온도 및 움직임에 적합한 재킷 재료와 스프링 유형을 선택하는 데 크게 좌우됩니다. 이는 만능 솔루션이 아닙니다.
귀하의 응용 분야에 적합한 선택
특정 작동 요구 사항에 따라 성능을 최적화하려면 올바른 스프링 유형을 선택하는 것이 필수적입니다.
- 주요 초점이 동적, 고속 응용 분야인 경우: 가장 낮은 마찰로 우수한 밀봉을 제공하는 핑거 스프링 설계를 선택하십시오.
- 주요 초점이 정적 또는 저속 이동, 고압 밀봉인 경우: 코일 스프링은 가장 단단한 씰을 위해 더 균일한 압력 분포를 제공합니다.
- 주요 초점이 극한의 추위(극저온)에서의 정적 밀봉인 경우: 더블 코일 스프링은 까다로운 열 조건에서 향상된 안정적인 밀봉력을 제공합니다.
- 주요 초점이 금속 스프링이 바람직하지 않은 유연성 균형인 경우: O-링 가압 설계가 최적의 솔루션이 될 수 있습니다.
이 능동형 밀봉 원리를 이해함으로써 기존 설계가 부족한 부분에서 흔들림 없는 신뢰성을 제공하는 솔루션을 지정할 수 있습니다.
요약표:
| 스프링 유형 | 주요 응용 분야 초점 | 주요 특징 |
|---|---|---|
| 핑거 스프링 | 동적, 고속 | 가장 낮은 마찰 |
| 코일 스프링 | 정적/저속 이동, 고압 | 균일한 압력 분포 |
| 더블 코일 스프링 | 정적, 극한의 추위 (극저온) | 향상된 밀봉력 |
| O-링 가압 | 유연성 (금속 불필요) | 균형 잡힌 성능 |
까다로운 조건에 대한 안정적인 밀봉 솔루션이 필요하십니까? KINTEK은 맞춤형 스프링 가압 씰을 포함한 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 프로토타입부터 대량 주문까지 정밀도를 제공합니다. 당사의 전문 지식이 귀하의 가장 어려운 밀봉 문제를 해결하도록 하십시오—오늘 저희에게 연락하여 귀하의 응용 분야에 대해 논의하십시오!

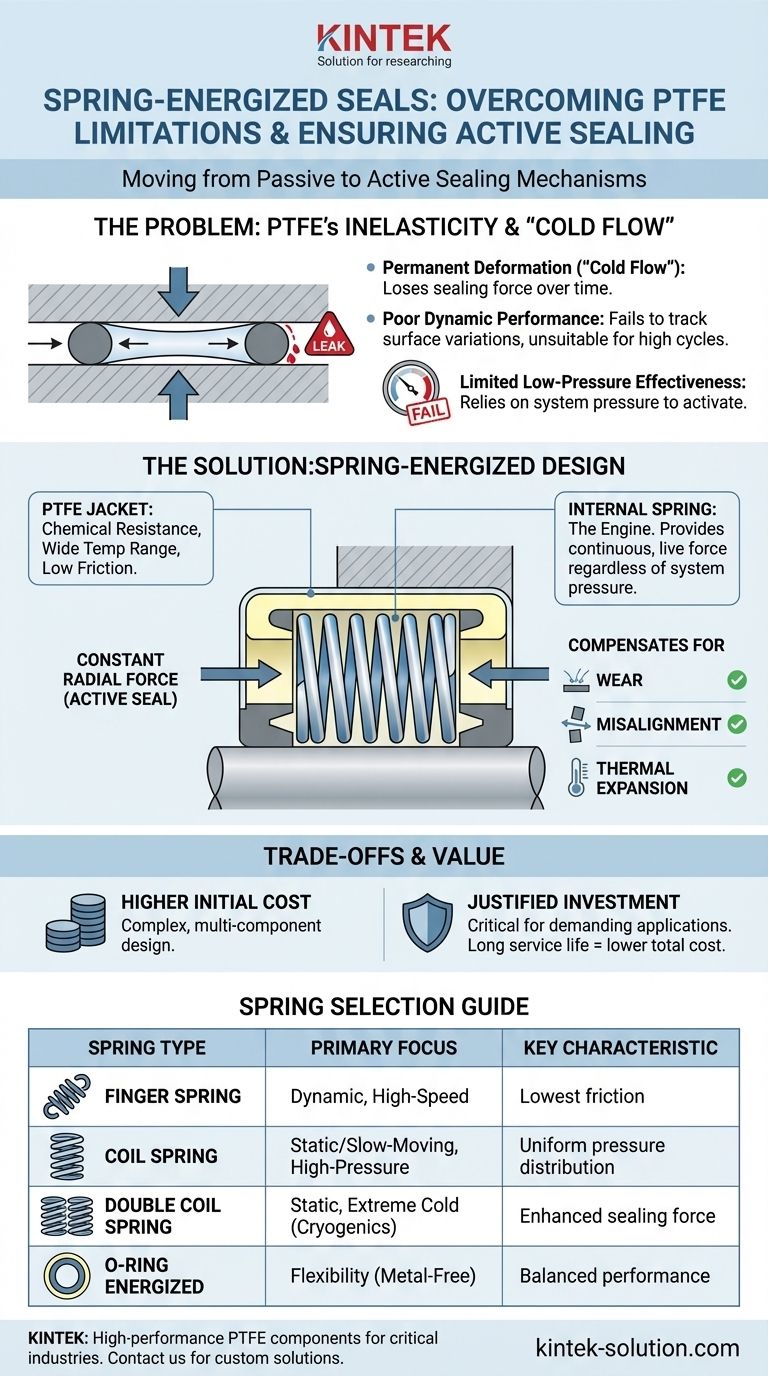

시각적 가이드
