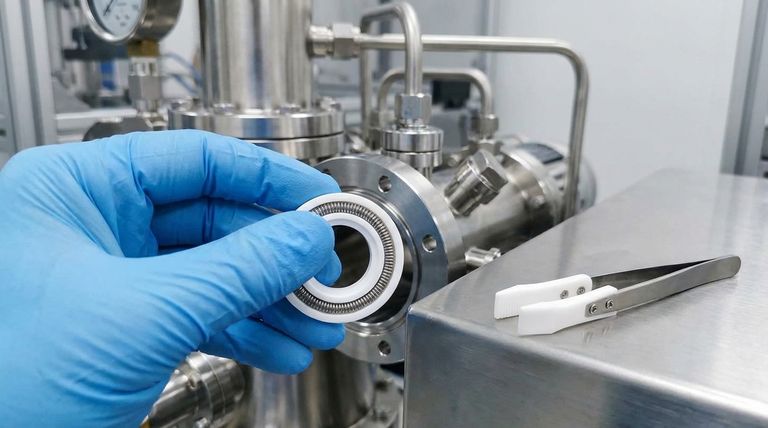

본질적으로 스프링 가압 씰은 두 가지 주요 구성 요소로 만들어진 고성능 밀봉 장치입니다. 일반적으로 PTFE로 만들어진 내구성 있는 폴리머 재킷과 내부 금속 가압 스프링입니다. 이 복합 설계는 온도, 압력 또는 화학적 공격으로 인해 기존 엘라스토머가 실패할 수 있는 극한 환경에서 안정적인 밀봉을 생성합니다. 스프링은 변동하는 조건에서도 누출 없는 성능을 보장하는 데 필요한 일정한 힘을 제공합니다.
스프링 가압 씰의 근본적인 장점은 내부 스프링이 제공하는 일정한 기계적 힘에 있습니다. 이 스프링은 시스템 압력이 변동하거나, 온도가 급격하게 변하거나, 씰 재료 자체가 마모되기 시작하더라도 폴리머 재킷이 접촉 및 무결성을 유지하도록 보장합니다.
핵심 원리: 스프링과 재킷이 함께 작동하는 방식
스프링 가압 씰의 효과는 두 가지 주요 부분 사이의 공생 관계에서 비롯됩니다. 이 디자인은 금속과 폴리머의 최고의 특성을 활용하여 동적이고 적응성 있는 씰을 만듭니다.
폴리머 재킷(PTFE)의 역할
외부 재킷은 시스템과 접촉하는 주요 지점입니다. 이는 대부분 뛰어난 특성으로 알려진 폴리테트라플루오로에틸렌(PTFE)으로 만들어집니다.
PTFE는 마찰 계수가 매우 낮아 열 발생 및 마모가 우려되는 고속 응용 분야에 이상적인 씰입니다.
또한 뛰어난 내화학성으로 인해 기존 고무 씰을 손상시킬 수 있는 공격적인 매체, 소독제 및 멸균 공정을 견딜 수 있습니다.
가압 스프링의 기능
내부 스프링은 씰의 엔진입니다. PTFE 재킷에 일정한 방사형 힘을 가하여 립을 접촉면에 단단히 누릅니다.
이 기계적 에너지는 시스템 압력이 매우 낮은 경우에도 단단한 밀봉을 보장합니다. 또한 PTFE 재킷이 온도에 따라 치수가 변하는 경향을 보상합니다.
동적이고 적응성 있는 씰
스프링의 일정한 힘은 다른 씰이 시간이 지남에 따라 고장나는 원인이 되는 요인도 보상합니다. 사소한 글랜드 정렬 불량 또는 편심을 보정할 수 있습니다.
가장 중요한 것은 씰 재킷이 사용으로 인해 마모되더라도 계속해서 힘을 제공하여 씰의 효과적인 서비스 수명과 신뢰성을 크게 연장한다는 것입니다.
기존 씰이 극한 조건에서 고장나는 이유
스프링 가압 씰의 가치를 이해하려면 O-링과 같은 기존 옵션이 부족한 부분을 인식하는 것이 유용합니다.
표준 엘라스토머의 한계
표준 고무 또는 엘라스토머 씰은 안정적이고 예측 가능한 환경에서 매우 효과적입니다. 그러나 극저온에서 부서지기 쉽거나 고온에서 빠르게 열화될 수 있습니다.
또한 화학적 호환성 범위가 제한되어 공격적인 유체 또는 산업용 세척제에 노출되면 팽창하거나 분해될 수 있습니다.
밀봉력 상실 문제
엘라스토머 씰은 고유한 탄성에 의존하여 밀봉을 생성합니다. 추위로 인해 수축하거나 열 또는 노화로 인해 탄성을 잃으면 밀봉 표면과의 접촉을 잃어 누출 경로가 발생할 수 있습니다. 스프링 가압 씰의 기계식 스프링은 이러한 현상을 방지합니다.
절충점 이해
매우 효과적이지만 스프링 가압 씰은 특수 구성 요소입니다. 고유한 고려 사항을 아는 것이 성공적인 구현의 핵심입니다.
높은 초기 비용
까다로운 응용 분야를 위한 정밀 엔지니어링 솔루션으로서 이러한 씰은 일반적으로 표준 O-링 또는 고무 씰에 비해 초기 비용이 더 높습니다. 이 비용은 중요한 시스템에서 확장된 성능과 신뢰성으로 정당화됩니다.
설치 민감도
스프링 가압 씰의 효과는 적절한 글랜드 설계와 신중한 설치에 크게 좌우됩니다. 잘못된 크기 조정 또는 설치 중 부적절한 취급은 밀봉 립을 손상시키고 조기 고장을 유발할 수 있습니다.
재료 선택이 중요합니다
"스프링 가압 씰"이라는 용어는 광범위한 제품을 포괄합니다. 성능은 특정 응용 분야의 압력, 온도 및 화학 환경에 재킷 재료, 스프링 재료 및 스프링 형상을 올바르게 일치시키는 데 달려 있습니다. 이것은 만능 솔루션이 아닙니다.
응용 분야에 적합한 선택
올바른 밀봉 솔루션을 선택하려면 씰의 기능을 환경의 주요 과제와 일치시켜야 합니다.
- 주요 초점이 극한 온도 주기인 경우: 스프링 가압 씰을 선택하십시오. 스프링은 폴리머 재킷의 팽창 또는 수축에도 불구하고 일관된 밀봉력을 유지합니다.
- 주요 초점이 고압 봉쇄인 경우: 스프링이 씰 립에 에너지를 공급하는 능력은 높은 차압에서도 글랜드 표면과 단단히 접촉하도록 보장하여 누출을 방지합니다.
- 주요 초점이 화학적 호환성 및 순도인 경우: 불활성 PTFE 재킷은 멸균 저항성 및 오염 방지가 중요한 의료, 제약 또는 식품 가공 응용 분야에 이상적인 선택입니다.
이러한 씰의 고유한 기계적 설계를 활용하여 가장 중요한 응용 분야에서 비할 데 없는 신뢰성을 얻을 수 있습니다.
요약 표:
| 특징 | 장점 |
|---|---|
| 내부 스프링 | 마모, 온도 변화 및 압력 변동을 보상하여 일정한 밀봉력을 제공합니다. |
| PTFE 재킷 | 까다로운 응용 분야에 탁월한 내화학성, 낮은 마찰 및 높은 순도를 제공합니다. |
| 복합 설계 | 기존 엘라스토머가 실패하는 극한 환경에서 안정적인 성능을 보장합니다. |
극한 조건에 대한 안정적인 씰이 필요하십니까?
KINTEK은 맞춤형 스프링 가압 씰을 포함한 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사의 정밀 생산은 반도체, 의료, 실험실 또는 산업용 등 귀하의 씰이 응용 분야의 정확한 요구 사항을 충족하도록 보장합니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 온도 주기, 고압 또는 공격적인 화학 물질에 완벽한 씰을 얻을 수 있도록 합니다.
오늘 KINTEK에 문의하여 밀봉 문제를 논의하고 당사의 전문 지식이 시스템의 신뢰성을 어떻게 향상시킬 수 있는지 알아보십시오.

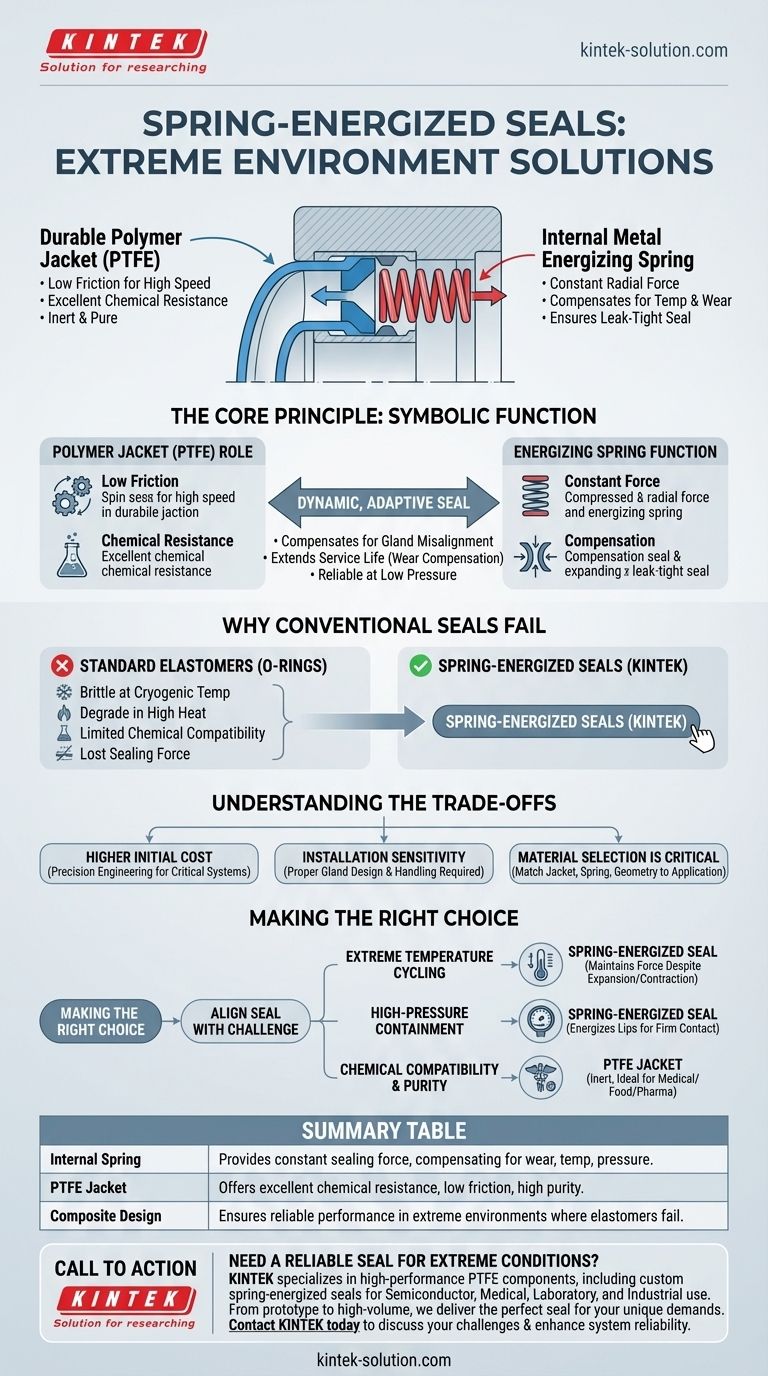

시각적 가이드
