화학 처리에서 테플론 백업 링의 주요 장점은 탁월한 화학적 불활성, 넓은 작동 온도 범위, 그리고 극히 낮은 마찰입니다. 이러한 특성들은 함께 작용하여 O-링과 같은 주 밀봉재가 가장 가혹한 산업 환경에서도 손상되지 않도록 보호하며, 시스템의 무결성을 보장하고 서비스 수명을 연장합니다.
테플론 백업 링의 핵심 기능은 단순히 기계적 지지대를 제공하는 것이 아니라, 화학적 및 열적 보호막 역할을 하는 것입니다. 이는 고압으로 인한 물리적 압출을 방지하고 동시에 공격적인 매체와 극한 온도에 의한 분해에 저항하여 주 O-링이 밀봉 기능을 유지할 수 있도록 보장합니다.
백업 링이 필수적인 이유
씰 압출 방지
모든 백업 링의 근본적인 목적은 고무 O-링과 같은 부드러운 주 밀봉재가 물리적으로 손상되는 것을 방지하는 것입니다.
고압 하에서 O-링은 움직이는 부품 사이의 작은 간극으로 밀려 들어갈 수 있는데, 이를 압출(extrusion)이라고 합니다. 이는 씰을 손상시켜 누출 및 궁극적인 시스템 고장을 초래합니다.
백업 링은 O-링 옆의 홈에, 저압 측에 위치하여 간극을 물리적으로 막습니다. 이는 O-링을 가두는 견고한 장벽을 제공하여 훨씬 더 높은 압력에서도 효과적으로 기능할 수 있도록 합니다.
화학 응용 분야에서 테플론(PTFE)의 주요 장점
PTFE(폴리테트라플루오로에틸렌)의 브랜드 이름인 테플론은 화학 처리 장비의 백업 링에 이상적인 선택이 되는 독특한 특성 조합을 제공합니다.
탁월한 화학적 불활성
테플론은 광범위한 공격적인 화학 물질에 대한 저항성으로 유명합니다.
거의 모든 산업용 산, 염기, 용제 및 기타 부식성 매체에 노출되어도 안정적으로 유지됩니다. 이는 백업 링 자체가 분해되거나 팽창하거나 공정을 오염시키지 않도록 보장합니다.
이러한 화학적 안정성은 산 처리 장비, 화학 파이프라인 및 재료 무결성이 가장 중요한 밸브와 같은 응용 분야에서 매우 중요합니다.
넓은 작동 온도 범위
PTFE 백업 링은 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 매우 넓은 온도 범위에서 안정적으로 작동합니다.
이는 극저온 유체뿐만 아니라 고온 공정을 포함하는 공정에도 적합하며, 취약해지거나 구조적 무결성을 잃지 않습니다.
극히 낮은 마찰
테플론은 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지며, 자체 윤활 및 비점착성 특성을 제공합니다.
움직이는 부품이 있는 동적 응용 분야에서 이 낮은 마찰은 씰과 장비 모두의 마모를 줄입니다. 또한 유압 및 공압 시스템에서 작동에 필요한 힘을 줄여줍니다.
향상된 내구성과 수명
주요 특성 외에도 PTFE는 노화 및 UV 방사선과 같은 환경 요인에 대한 저항성이 높습니다. 이러한 고유한 내구성은 길고 안정적인 서비스 수명으로 이어져 가동 중지 시간과 유지 보수 비용을 줄입니다.
장단점 이해하기
테플론의 화학적 및 열적 특성은 뛰어나지만, 정보에 입각한 결정을 내리려면 기계적 한계를 이해하는 것이 중요합니다.
기계적 강도 대 내화학성
표준 PTFE는 일부 엔지니어링 플라스틱만큼 단단하거나 강하지 않습니다. 주요 장점은 원시적인 기계적 강도가 아니라 화학적 불활성입니다.
극도로 높은 압력이 가해지지만 공격적인 화학 물질이 없는 응용 분야에서는 PEEK(폴리에테르에테르케톤)와 같은 재료가 더 나은 선택일 수 있습니다. PEEK는 우수한 강도와 강성을 제공하여 순수하게 기계적인 고강도 시스템에서 압출에 대한 더 큰 저항력을 제공합니다.
고장 위험에 따른 선택
재료 선택 과정은 가장 가능성 있는 고장 원인에 따라 결정되어야 합니다.
주요 위험이 밀봉 시스템의 화학적 공격 또는 온도 저하인 경우, 테플론이 거의 항상 우수한 선택입니다. 위험이 비부식성 환경에서 엄청난 압력 하의 순수한 기계적 압출인 경우, 더 높은 강도 재료를 고려해야 합니다.
시스템에 적합한 선택하기
최종 선택은 장비의 특정 작동 요구 사항에 따라 달라집니다.
- 주요 초점이 공격적인 화학 물질에 대한 저항성이라면: 테플론(PTFE)은 산, 염기 및 용제에 대한 탁월한 불활성으로 인해 확실한 선택입니다.
- 시스템이 극한 온도에서 작동하는 경우: 테플론의 넓은 온도 범위는 극저온에서 고온 공정에 이르기까지 안정적인 성능을 보장합니다.
- 동적 씰에서 마찰과 마모를 최소화해야 하는 경우: 테플론의 자체 윤활 특성은 움직이는 부품을 보호하고 시스템 수명을 연장합니다.
- 주요 문제가 온화한 환경에서 극심한 압력인 경우: 최대 압출 저항을 위해 PEEK와 같은 고강도 재료를 고려하십시오.
올바른 백업 링 재료를 선택하는 것은 모든 화학 처리 응용 분야에서 견고하고 안정적인 밀봉 시스템을 설계하는 데 중요한 단계입니다.
요약표:
| 장점 | 주요 이점 | 이상적인 용도 |
|---|---|---|
| 화학적 불활성 | 산, 염기, 용제에 강함 | 산 처리, 화학 파이프라인 |
| 넓은 온도 범위 | -200°C ~ 260°C에서 작동 | 극저온 유체, 고온 공정 |
| 낮은 마찰 | 자체 윤활, 마모 감소 | 동적 씰, 유압/공압 시스템 |
| 내구성 | 노화, UV 방사선에 강함 | 긴 서비스 수명, 유지 보수 감소 |
가혹한 화학 공정을 위한 안정적인 밀봉 솔루션이 필요하십니까?
KINTEK은 맞춤형 백업 링, 씰, 라이너 및 실험실 장비를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 우리는 반도체, 의료, 실험실 및 산업 분야의 중요한 요구 사항을 이해합니다. 당사의 전문 지식은 귀사의 밀봉 시스템이 공격적인 매체와 극한 온도에서 보호되도록 보장하여 무결성을 향상시키고 서비스 수명을 연장합니다.
프로토타입부터 대량 생산에 이르기까지 귀사의 특정 압력, 온도 및 내화학성 요구 사항에 맞춰진 솔루션을 제공해 드리겠습니다.
오늘 KINTEK에 연락하여 맞춤 견적을 받아보십시오 그리고 시스템의 신뢰성을 보장하십시오.

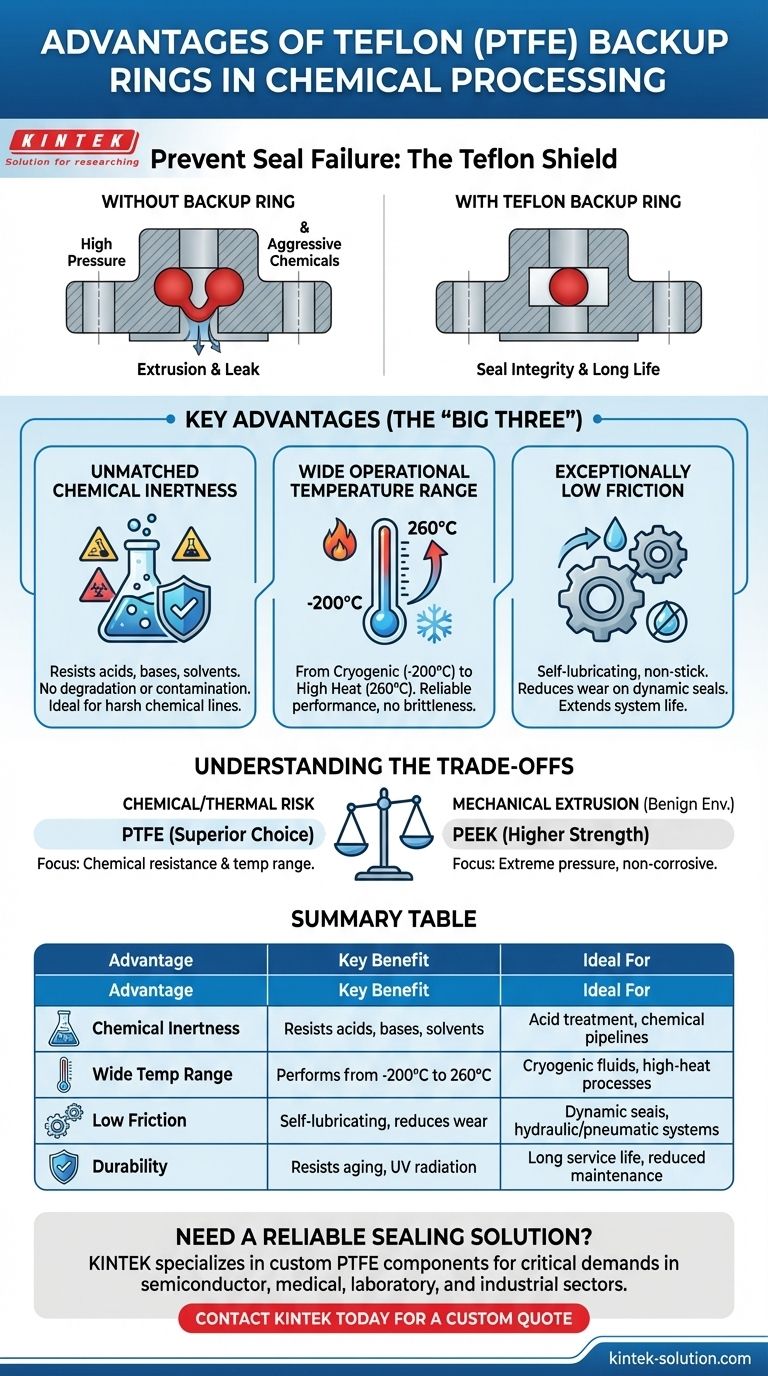

시각적 가이드
