요약하자면, 폴리테트라플루오로에틸렌(PTFE)은 최고의 전기 절연체입니다. 그 특성 덕분에 특히 고전압 또는 고주파 조건에서 뛰어난 전기적 격리가 필요한 애플리케이션을 위한 가장 신뢰할 수 있는 재료 중 하나가 됩니다. PTFE 부싱은 극도로 높은 체적 및 표면 저항률, 매우 높은 절연 내력, 그리고 현저히 낮고 안정적인 유전율을 나타냅니다.
PTFE가 전기 애플리케이션에서 높이 평가되는 핵심 이유는 단 하나의 뛰어난 특성이 아니라, 최상급의 절연성, 광범위한 주파수에 걸친 안정성, 그리고 습기와 같은 환경 요인에 대한 고유한 저항성의 독특한 조합 때문입니다.
PTFE의 전기적 성능 분석
PTFE가 전기 부싱에 대해 우수한 선택인 이유를 이해하려면, 일반적인 "절연체"라는 범주를 넘어 성능을 정의하는 특정 측정 기준을 살펴봐야 합니다. 이러한 특성들은 고도로 대칭적인 분자 구조의 직접적인 결과입니다.
탁월한 절연성 (저항률)
체적 저항률은 재료의 본질을 통해 전류가 흐르는 것에 대한 저항을 측정합니다. PTFE의 체적 저항률은 일반적으로 10¹⁸ ~ 10¹⁹ Ω·cm으로 매우 높습니다.
표면 저항률은 표면을 따라 전류가 흐르는 것에 대한 저항을 측정합니다. PTFE는 이 분야에서도 뛰어나며, 값은 약 10¹⁶ ~ 10¹⁷ Ω/sq입니다. 이는 덜 우수한 절연체에서 흔히 발생하는 고장 지점인 표면을 따른 전류 누설을 방지합니다.
고전압 안정성 (절연 내력)
절연 내력은 아크가 통과하기 전에 재료가 견딜 수 있는 최대 전압입니다.
PTFE는 50 ~ 170 kV/mm 범위의 매우 높은 절연 내력을 가집니다. 이는 고전압 장비에서 전기적 아크 발생을 방지하는 데 매우 신뢰할 수 있는 선택이 되며, 안전성과 부품 수명을 모두 향상시킵니다.
우수한 고주파 성능
교류, 특히 고주파 신호(라디오 또는 마이크로파 신호와 같은)를 포함하는 애플리케이션의 경우, 두 가지 특성이 가장 중요합니다.
유전율(유전 상수)은 재료가 전기 에너지를 저장하는 능력을 나타냅니다. PTFE는 넓은 주파수 스펙트럼에 걸쳐 2.0-2.1의 매우 낮고 안정적인 유전율을 가집니다. 이는 재료를 통과하는 신호가 왜곡되거나 지연되지 않도록 보장합니다.
손실 계수(또는 탄젠트 손실)는 재료 내에서 열로 손실되는 전기 에너지의 양을 측정합니다. PTFE의 손실 계수는 ~0.0003으로 믿을 수 없을 정도로 낮습니다. 이는 매우 효율적이어서 신호 에너지를 거의 낭비하지 않음을 의미합니다.
이러한 특성이 실제에서 중요한 이유
이러한 기술적 사양은 특히 기계적 기능과 전기적 기능을 모두 수행하는 부싱과 같은 부품에 있어 실질적인 이점으로 직결됩니다.
환경 오염에 대한 저항성
PTFE는 표면 장력이 매우 낮아 소수성(발수성)이 매우 높고 오일에 대한 저항성이 있습니다.
습기와 표면 오염이 절연 파괴의 주요 원인이므로, PTFE가 이러한 오염 물질을 제거하는 능력은 습하거나 더러운 환경에서도 시간이 지남에 따라 전기적 특성이 안정적으로 유지되도록 보장합니다.
트래킹 방지
트래킹(Tracking)은 반복적인 전기적 아크로 인해 절연체 표면을 따라 전도성 탄소 경로가 형성되는 현상입니다.
PTFE는 트래킹 전류에 매우 강합니다. 이러한 신뢰성은 부품 고장이 치명적인 장비 손상으로 이어질 수 있는 안전 필수 애플리케이션에서 매우 중요합니다.
실용적인 상충 관계 이해
어떤 재료도 모든 애플리케이션에 완벽할 수는 없습니다. PTFE의 전기적 특성은 뛰어나지만, 기계적 특성도 고려해야 합니다.
기계적 한계
PTFE는 비교적 부드러운 재료입니다. 지속적인 압축 하중 하에서는 시간이 지남에 따라 느리게 변형되는 크리프(creep)에 취약할 수 있습니다. 고하중 기계 애플리케이션에서 부싱으로 사용될 경우, 이는 신중하게 평가되어야 합니다.
열팽창
PTFE는 금속에 비해 열팽창 계수가 상대적으로 높습니다. 온도 변화가 큰 설계에서는 공차 및 맞춤 문제 방지를 위해 이러한 차이를 고려해야 합니다.
비용 및 제조
PTFE는 종종 다른 범용 플라스틱보다 비쌉니다. 정밀한 공차와 우수한 표면 마감을 유지하기 위해 가공 시 특정 공구와 전문 지식이 필요합니다.
목표에 맞는 올바른 선택
궁극적으로 부싱에 PTFE를 선택하는 것은 설계의 주요 요구 사항이 그 최상급의 전기적 특성인지 여부에 달려 있습니다.
- 고전압 절연이 주요 초점인 경우: PTFE의 뛰어난 절연 내력과 높은 저항률은 아크 발생을 방지하고 안전을 보장하는 데 이상적인 선택입니다.
- 고주파 신호(RF/마이크로파)가 주요 초점인 경우: 낮은 유전율과 최소한의 손실 계수는 신호 무결성과 효율성을 유지하는 데 중요합니다.
- 가혹한 환경에서의 신뢰성이 주요 초점인 경우: PTFE의 습기 및 화학 물질에 대한 저항성은 시간이 지나도 절연 특성이 저하되지 않도록 보장합니다.
- 고하중 기계 결합이 주요 초점인 경우: PTFE의 우수한 전기적 특성과 기계적 크리프 가능성을 비교하여, 필요한 경우 충전 등급 또는 대체 재료를 선택해야 합니다.
이러한 특성의 균형을 이해함으로써 귀하의 특정 애플리케이션에 PTFE가 최적인지 자신 있게 판단할 수 있습니다.
요약표:
| 특성 | 값 / 성능 | 주요 이점 |
|---|---|---|
| 체적 저항률 | 10¹⁸ – 10¹⁹ Ω·cm | 재료를 통한 전류 흐름에 대한 극도로 높은 저항. |
| 표면 저항률 | 10¹⁶ – 10¹⁷ Ω/sq | 부품 표면을 따른 전류 누설 방지. |
| 절연 내력 | 50 – 170 kV/mm | 전기적 파괴 전에 매우 높은 전압을 견딤. |
| 유전율 | 2.0 – 2.1 | 낮고 안정적이며, 고주파 신호 무결성에 이상적. |
| 손실 계수 | ~0.0003 | 열로 인한 신호 에너지 손실이 최소화되어 높은 효율 보장. |
전기적 신뢰성을 보장하는 고성능 PTFE 부품이 필요하십니까?
KINTEK은 PTFE 부싱, 씰, 라이너 및 맞춤형 실험실 기구의 정밀 제조를 전문으로 합니다. 당사의 부품은 이 문서에 설명된 우수한 절연성, 고주파 안정성 및 환경 저항성을 제공하도록 설계되었습니다. 당사는 반도체, 의료, 실험실 및 특수 산업 분야에 서비스를 제공하며, 프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다.
최고의 성능을 위해 제작된 부품으로 애플리케이션의 성공을 보장하십시오. 귀하의 특정 요구 사항에 대해 논의하려면 오늘 당사 전문가에게 문의하십시오.

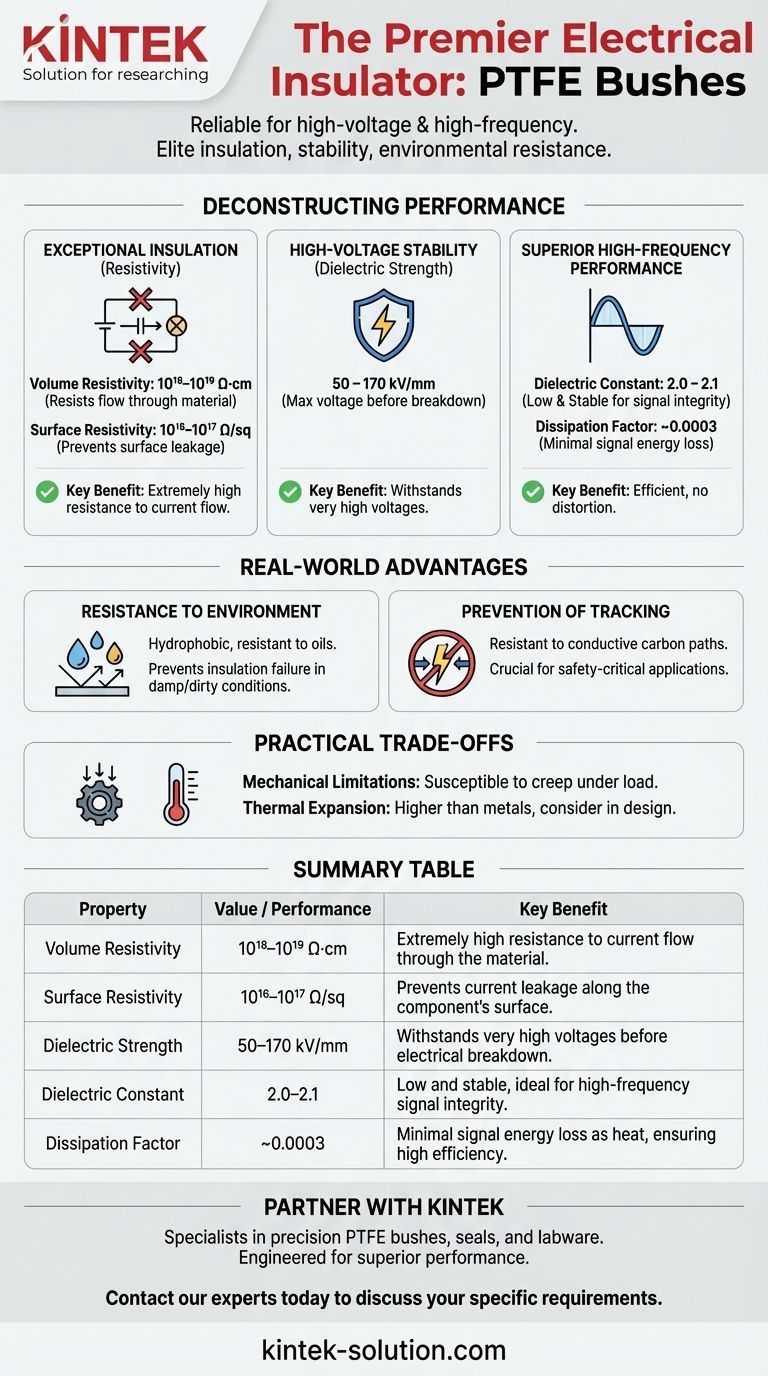

시각적 가이드
