본질적으로 FEP 캡슐형 O-링과 PFA 캡슐형 O-링 사이의 선택은 작동 온도, 유연성 및 비용이라는 세 가지 주요 요소에 달려 있습니다. PFA(과불화알콕시)는 훨씬 더 높은 내열성을 제공하지만 더 단단하고 비쌉니다. FEP(불소화 에틸렌 프로필렌)는 더 낮은 비용으로 더 큰 유연성을 제공하지만 더 온화한 온도 응용 분야로 제한됩니다.
결정은 어떤 재료가 보편적으로 더 낫다는 것이 아니라, 어떤 특정적인 트레이드오프 세트가 귀하의 응용 분야 요구 사항과 가장 잘 일치하는가에 달려 있습니다. PFA는 고온 환경을 위한 해결책이며, FEP는 그 외의 모든 것에 대한 다재다능하고 비용 효율적인 핵심 재료입니다.
캡슐화의 목적: 두 가지 강점의 결합
FEP와 PFA를 직접 비교하기 전에 캡슐형 O-링이 존재하는 이유를 이해하는 것이 중요합니다. 이들은 두 가지 다른 재료의 속성을 결합하여 근본적인 엔지니어링 문제를 해결합니다.
내부 코어: 탄성 제공
캡슐형 O-링은 일반적으로 실리콘 또는 Viton®(FKM)으로 만들어진 내부 코어를 가지고 있습니다. 이 코어는 압력 하에서 밀봉을 유지하는 데 필요한 유연성과 "복원력"을 제공합니다.
이 엘라스토머 코어가 없으면 단단한 불소수지 링은 너무 단단하여 표면 불규칙성에 맞게 변형되지 않아 누출이 발생합니다.
외부 재킷: 내화학성 제공
내부 코어는 FEP 또는 PFA의 외부 재킷으로 매끄럽게 둘러싸여 있습니다. 이 불소수지 쉘이 공격적인 매체와 접촉하는 부분입니다.
이 재킷은 산, 염기, 용매 및 표준 고무 O-링을 빠르게 분해할 수 있는 기타 가혹한 물질로부터 취약한 내부 코어를 보호하는 데 필요한 탁월한 내화학성을 제공합니다.
일대일 비교: FEP 대 PFA
두 재료 모두 거의 보편적인 화학적 불활성을 제공하지만, 사용을 결정하는 중요한 영역에서 그 성능 특성이 달라집니다.
내열성: 결정적인 요소
이것은 두 재료 간의 가장 중요한 차이점이며 PFA를 지정해야 하는 주된 이유입니다.
PFA는 고온 서비스용으로 설계되었으며 최대 연속 작동 온도는 최대 500°F(260°C)입니다.
FEP는 훨씬 낮은 한계인 약 205°F(96°C)로 중간 온도 응용 분야에 적합합니다.
유연성 및 밀봉 압력
재료의 유연성은 특히 이상적이지 않은 조건에서 밀봉을 생성하고 유지하는 능력에 직접적인 영향을 미칩니다.
FEP는 눈에 띄게 더 유연합니다(10점 만점에 8점). 이는 설치 시 더 관대하며 약간의 결함이 있는 그루브에서 밀봉하는 데 더 좋습니다.
PFA는 상당히 더 단단합니다(10점 만점에 6점). 누출 없는 연결을 보장하기 위해 더 세심한 취급과 더 정밀한 하드웨어 마감이 필요합니다.
비용 영향
더 높은 성능의 재료인 PFA는 프리미엄 가격이 붙습니다.
PFA 캡슐형 O-링은 더 높은 재료 비용과 더 까다로운 제조 공정으로 인해 일반적으로 더 비쌉니다.
FEP는 더 경제적인 선택이므로 PFA의 극한 내열성이 필요하지 않은 경우 기본 선택이 됩니다.
캡슐형 씰의 트레이드오프 이해
가혹한 환경에서 기존 O-링보다 우수하지만, 캡슐형 씰에는 고려해야 할 고유한 한계가 있습니다.
제한된 복원력 및 압축 영구 변형
단단한 외부 재킷 때문에 캡슐형 O-링은 솔리드 엘라스토머 씰만큼 효과적으로 복원되지 않습니다.
이들은 "압축 영구 변형(compression set)"을 겪을 가능성이 더 높습니다. 즉, 장시간 압축된 후 영구적으로 변형될 수 있습니다. 이로 인해 잦은 분해 및 재조립이 필요한 응용 분야에는 덜 적합합니다.
손상에 대한 취약성
얇은 불소수지 재킷은 씰의 주요 방어 수단입니다.
설치 중 이 재킷에 긁힘이나 흠집이 생기면 공격적인 매체가 재킷을 우회하여 내부 엘라스토머 코어를 공격하여 빠른 고장으로 이어질 수 있습니다. 세심한 취급이 필수적입니다.
동적 응용 분야에는 부적합
재킷의 강성과 낮은 탄성으로 인해 캡슐형 O-링은 정적 또는 매우 느린 준동적 응용 분야에 가장 적합합니다.
회전하는 샤프트나 고속 왕복 부품에는 권장되지 않으며, 이러한 경우에는 표준 고성능 엘라스토머 씰이 더 신뢰할 수 있는 선택이 될 것입니다.
응용 분야에 적합한 선택
올바른 재료를 선택하면 조기 고장을 방지하고 작동 신뢰성을 보장할 수 있습니다. 귀하의 결정은 주요 작동 제약 조건에 따라 안내되어야 합니다.
- 주요 초점이 고온 서비스(95°C/200°F 이상)인 경우: FEP는 실패할 것이므로 PFA만이 적절한 선택입니다.
- 주요 초점이 비용 효율성 및 범용 사용인 경우: FEP는 해당 온도 범위 내에서 우수한 내화학성과 유연성으로 인해 표준 선택입니다.
- 주요 초점이 동적 밀봉 응용 분야인 경우: 캡슐형 O-링이 적절한지 재고하고 대신 고성능 솔리드 엘라스토머를 조사해야 합니다.
재료의 속성을 특정 작동 환경과 일치시킴으로써 장기적인 밀봉 성능을 보장합니다.
요약표:
| 특징 | FEP 캡슐형 O-링 | PFA 캡슐형 O-링 |
|---|---|---|
| 최대 연속 온도 | 205°F (96°C) | 500°F (260°C) |
| 유연성 | 높음 (8/10) | 보통 (6/10) |
| 상대적 비용 | 낮음 | 높음 |
| 주요 장점 | 비용 효율적인 유연한 밀봉 | 우수한 고온 내성 |
까다로운 응용 분야를 위한 완벽한 씰이 필요하신가요?
올바른 O-링을 선택하는 것은 누출을 방지하고 가혹한 환경에서 시스템 신뢰성을 보장하는 데 매우 중요합니다. KINTEK에서는 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 캡슐형 O-링을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다.
당사는 FEP와 PFA 간의 트레이드오프를 탐색하여 온도, 내화학성 및 예산에 대한 정확한 요구 사항을 충족하는 씰을 제공할 수 있도록 도와드릴 수 있습니다.
함께 솔루션을 엔지니어링합시다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 상담을 원하시면 지금 바로 전문가에게 문의하세요.

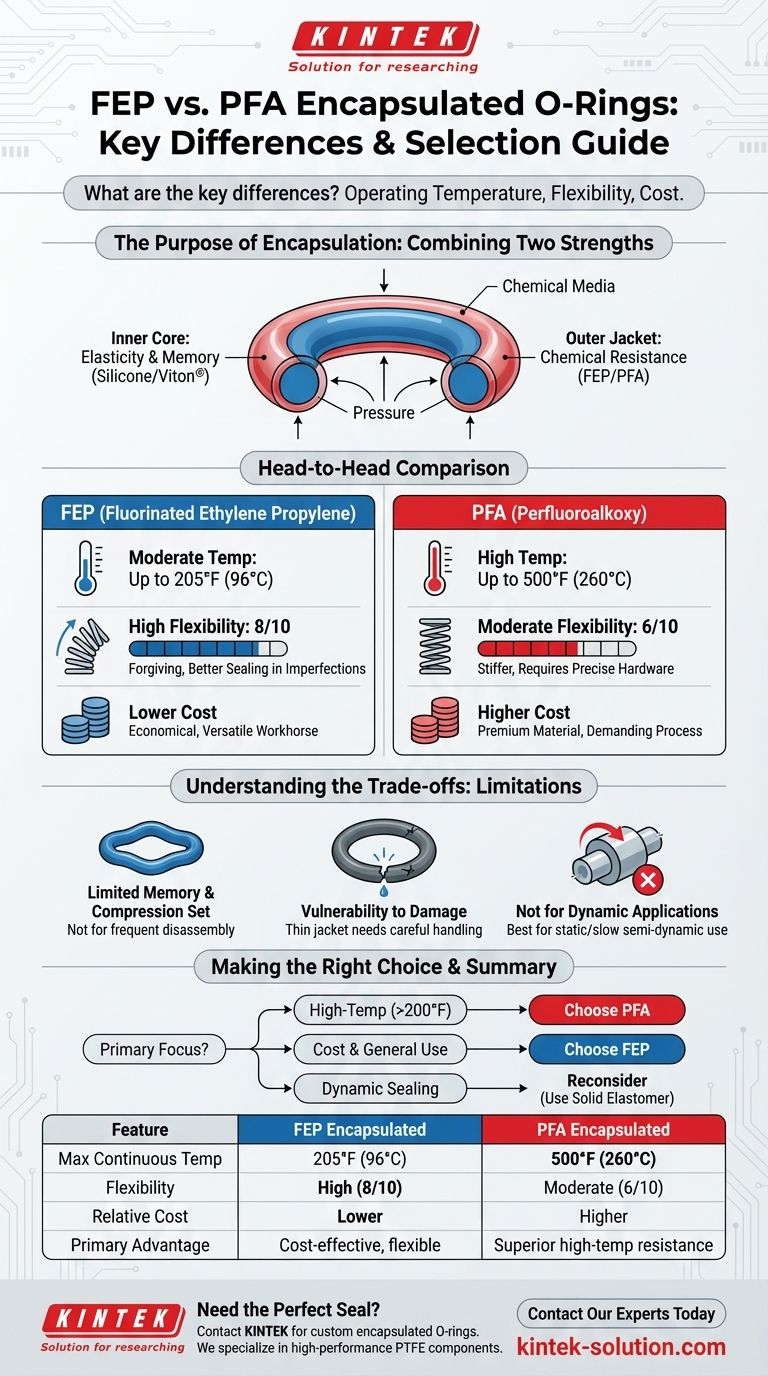

시각적 가이드
