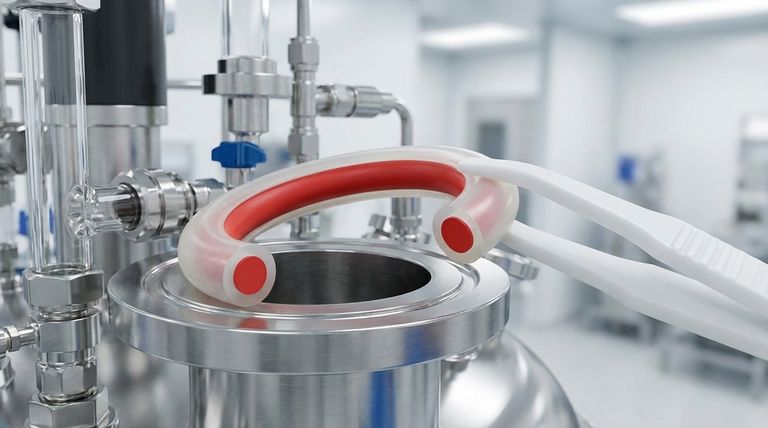

TFE 캡슐형 O-링 또는 개스킷의 결정적인 특징은 고유한 두 부분으로 구성된 구조로, 단일 재료로는 제공할 수 없는 기능을 가진 씰을 만듭니다. 이 하이브리드 디자인은 화학적으로 불활성인 FEP 또는 PTFE (Teflon™)의 외부 재킷과 실리콘 또는 Viton과 같은 엘라스토머로 만들어진 유연하고 탄력 있는 내부 코어를 결합합니다. 그 결과, Teflon™의 탁월한 내화학성과 표준 고무 O-링의 안정적이고 견고한 밀봉 압력을 제공하는 씰이 탄생합니다.
TFE 캡슐형 씰은 단단한 불소수지 쉘의 극한 내화학성 및 내열성과 엘라스토머 코어의 유연하고 신뢰할 수 있는 밀봉력을 결합합니다. 이 하이브리드 디자인은 화학적 공격 또는 불량한 압축으로 인해 단일 재료가 실패할 수 있는 중요한 밀봉 문제를 해결합니다.
핵심 원리: 두 가지 재료 솔루션
캡슐형 씰의 가치를 이해하려면 두 구성 요소가 서로의 한계를 극복하기 위해 어떻게 함께 작동하는지 이해해야 합니다.
보호용 외부 쉘 (PTFE/FEP)
외부 "재킷"은 일반적으로 FEP (불소화 에틸렌 프로필렌) 또는 PTFE (폴리테트라플루오로에틸렌)로 된 얇고 이음매 없는 불소수지 층입니다.
이 재료는 공정 환경에 대한 주요 방어 기능을 제공합니다. 주요 특성은 화학적으로 불활성이며 마찰 계수가 매우 낮다는 것입니다.
이는 쉘이 가장 공격적인 산업용 화학 물질 및 용매에 노출되어도 부풀어 오르거나 분해되거나 반응하지 않음을 의미합니다.
탄력 있는 내부 코어 (엘라스토머)
단단한 PTFE O-링은 강성이 높고 "기억력"이 좋지 않아 압축 후 원래 모양으로 잘 돌아오지 않습니다. 이로 인해 동적 밀봉에는 적합하지 않습니다.
캡슐형 디자인은 단단한 쉘 내부에 표준 엘라스토머 O-링 (예: 실리콘 또는 Viton®)을 배치하여 이 문제를 해결합니다. 이 내부 코어는 사소한 플랜지 결함이나 압력 변동에도 불구하고 누출 방지 씰을 유지하는 데 필요한 탄성과 일정한 압력을 제공합니다.
설명된 주요 성능 특성
두 부분으로 구성된 디자인은 까다로운 산업 응용 분야에 이상적인 특정 고성능 기능을 제공합니다.
탁월한 내화학성
외부 FEP/PTFE 쉘은 거의 모든 화학 물질에 불활성이므로 범용 씰 역할을 합니다. 이는 다양한 화학 서비스에 대해 수많은 다른 엘라스토머 유형을 비축할 필요성을 없애 재고를 단순화하고 잘못된 재료 선택의 위험을 줄입니다.
넓은 작동 온도 범위
재료의 조합은 극한 조건에서의 작동을 가능하게 합니다. 특정 범위는 선택한 내부 코어 재료에 따라 달라집니다.
- 실리콘 코어: -75°F ~ +400°F (-60°C ~ +205°C)
- Viton® 코어: -15°F ~ +400°F (-26°C ~ +205°C)
이는 극저온 응용 분야부터 고온 처리까지 상당한 열 변동이 있는 공정에 적합합니다.
위생적이고 비오염성
외부 쉘의 비다공성, 비점착성 표면은 공정 매체가 달라붙는 것을 방지합니다. 이는 세척 및 살균 절차를 단순화합니다.
더 중요한 것은 불활성 쉘이 오염, 침출 또는 맛이나 냄새를 유발할 위험이 없다는 점이며, 이는 제약, 식품, 음료 및 화장품 산업의 위생 응용 분야에 탁월한 선택입니다.
절충점 이해
매우 효과적이지만, 캡슐형 씰이 모든 표준 O-링을 보편적으로 대체할 수는 없습니다. 한계를 이해하는 것이 올바르게 사용하는 데 중요합니다.
탄성 감소
단단한 외부 재킷은 일반 엘라스토머 O-링에 비해 신축성과 유연성을 크게 감소시킵니다. 이로 인해 설치 시 재킷 손상을 방지하기 위해 더 신중한 취급이 필요합니다.
글랜드 설계가 더 중요함
표준 O-링보다 압축성이 낮기 때문에 설치되는 홈 또는 글랜드의 치수가 더 중요합니다. 잘못 설계된 글랜드는 씰이 올바르게 장착되는 것을 방해하거나 조기 고장으로 이어질 수 있습니다.
초기 비용 상승
복잡한 제조 공정으로 인해 캡슐형 씰은 표준 Viton® 또는 실리콘 O-링보다 초기 비용이 더 비쌉니다. 그러나 이 비용은 공격적인 환경에서 더 긴 서비스 수명, 가동 중단 시간 감소 및 공정 순도 향상으로 인해 정당화되는 경우가 많습니다.
귀하의 응용 분야에 적합한 선택
이 가이드를 사용하여 캡슐형 씰이 특정 목표에 대한 올바른 솔루션인지 판단하십시오.
- 주요 초점이 공격적인 화학 물질 또는 혼합 매체 처리인 경우: TFE 캡슐형 씰은 불활성 쉘이 에너지를 공급하는 코어에 보편적인 보호 기능을 제공하므로 이상적인 솔루션입니다.
- 응용 분야에 고온 및 위생 조건이 모두 필요한 경우: 넓은 온도 범위와 비오염성 표면의 조합은 이러한 씰을 제약 또는 식품 가공에 완벽하게 만듭니다.
- 표준 유압 또는 공압 시스템용 저비용 씰이 목표인 경우: 캡슐형 씰은 과도할 가능성이 높습니다. Buna-N 또는 Viton®과 같은 표준 엘라스토머는 이러한 응용 분야에 더 관대하고 비용 효율적입니다.
이 하이브리드 디자인을 이해함으로써 가장 까다로운 응용 분야에서 신뢰성과 순도를 보장하기 위해 TFE 캡슐형 씰을 자신 있게 지정할 수 있습니다.
요약표:
| 주요 특징 | 이점 |
|---|---|
| 내화학성 | 불활성 PTFE/FEP 쉘이 공격적인 화학 물질로부터 보호하며, 범용 씰 역할을 합니다. |
| 온도 범위 | 내부 코어 재료에 따라 넓은 작동 범위 (예: -75°F ~ +400°F). |
| 위생 및 비오염성 | 비다공성, 비점착성 표면은 제약, 식품 및 음료 산업에 이상적입니다. |
| 탄력 있는 밀봉 | 엘라스토머 코어 (실리콘/Viton)가 안정적이고 누출 방지 압축을 제공합니다. |
KINTEK의 정밀 TFE 캡슐형 부품으로 가장 까다로운 밀봉 문제를 해결하십시오.
당사의 하이브리드 PTFE 캡슐형 O-링 및 개스킷은 반도체, 의료, 실험실 및 산업 분야에서 최대의 신뢰성을 위해 설계되었습니다. 우리는 PTFE의 화학적 불활성과 고성능 엘라스토머의 탄력 있는 밀봉을 결합하여 공격적인 매체 및 오염으로부터 공정을 보호합니다.
KINTEK은 프로토타입부터 대량 주문까지 맞춤형 제작을 전문으로 하여 특정 응용 분야에 완벽하게 맞고 우수한 성능을 보장합니다.
지금 전문가에게 문의하여 맞춤형 밀봉 솔루션을 논의하십시오!

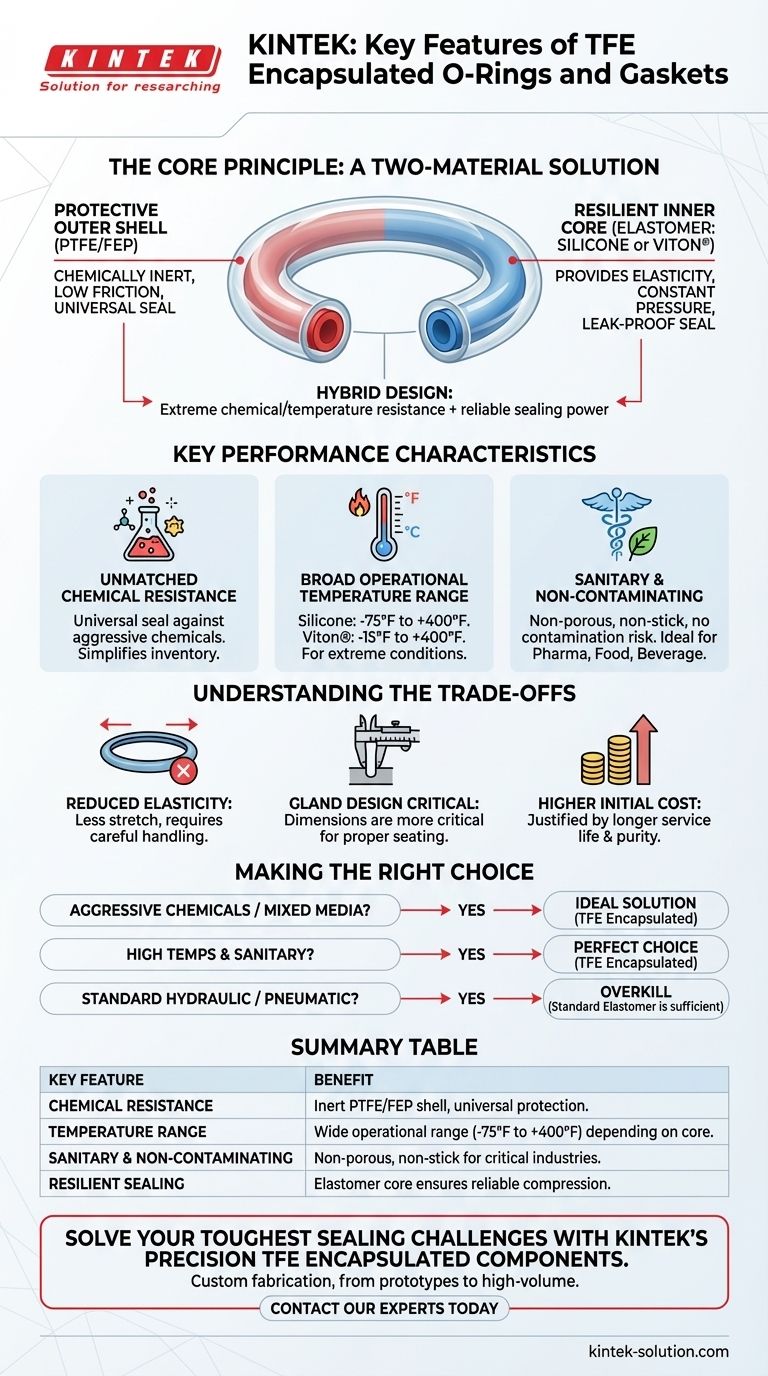

시각적 가이드
