테프론 백업 링의 주요 기술적 특징은 무엇인가요? 고압 씰링을 위한 필수적인 지원

본질적으로, 테프론(PTFE) 백업 링의 주요 기술적 특징은 뛰어난 열 안정성, 거의 보편적인 내화학성, 그리고 극도로 낮은 마찰 계수입니다. 이러한 특성 덕분에 이들은 다른 재료가 빠르게 실패할 수 있는 까다로운 고압 및 고온 환경에서 O-링과 같은 주 씰에 중요한 지지력을 제공할 수 있습니다.

테프론 백업 링의 필수적인 목적은 주 씰이 되는 것이 아니라 기계적 지지 부품이 되는 것입니다. 이 링의 특징은 고압 하에서 주 O-링이 변형되어 틈새로 압출되는 것을 방지하도록 설계되어 전체 씰링 시스템의 수명과 신뢰성을 연장합니다.

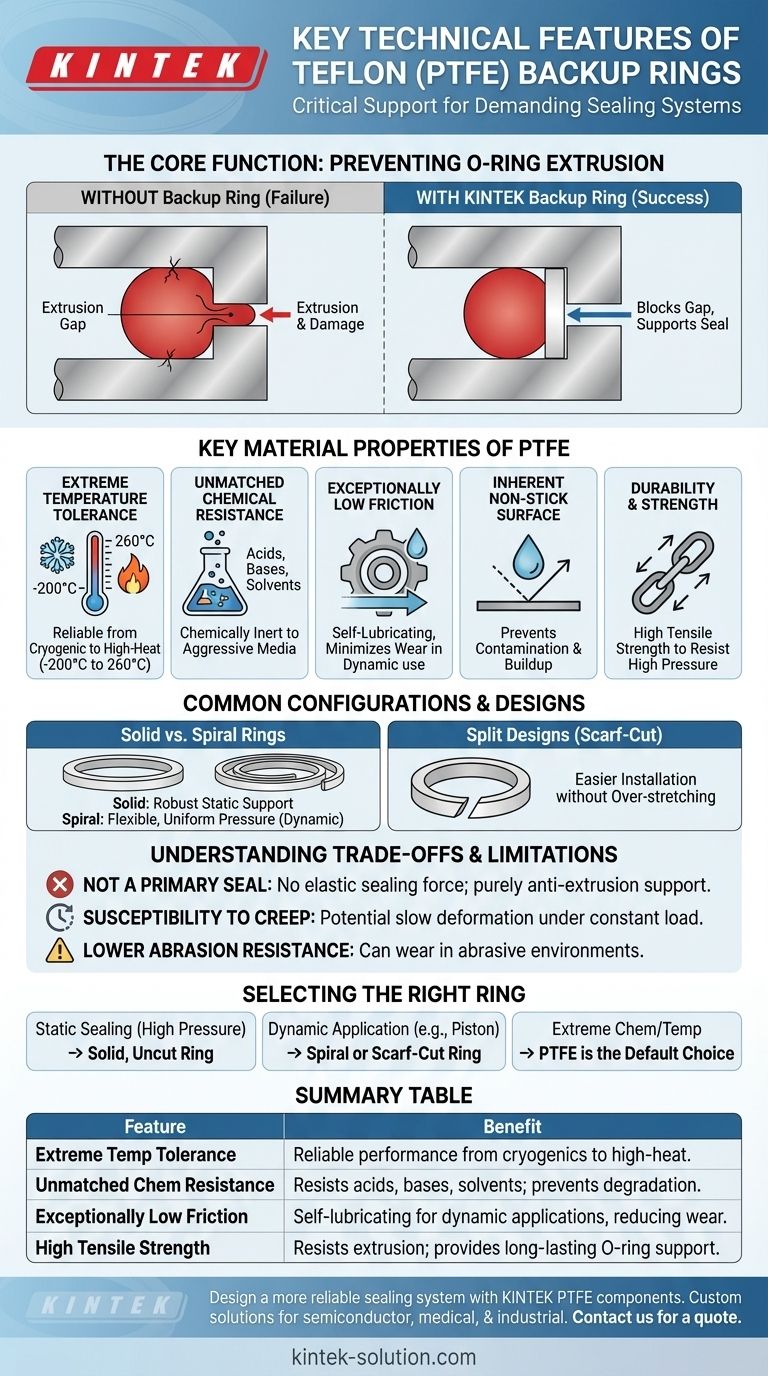

테프론 백업 링의 주요 기술적 특징은 무엇인가요? 고압 씰링을 위한 필수적인 지원

핵심 기능: O-링 압출 방지

압출(Extrusion)이란 무엇인가요?

모든 씰링 응용 분야에는 움직이는 부품과 고정된 부품 사이에 압출 틈(extrusion gap)이라고 불리는 작은 간극이 있습니다.

고압 하에서 더 부드러운 고무 O-링이 이 틈으로 밀려 들어갈 수 있습니다. 압출이라고 불리는 이 과정은 O-링에 물리적인 손상을 입혀 씰 실패로 이어집니다.

백업 링이 이를 해결하는 방법

백업 링은 O-링의 저압 쪽에 설치되는 단단하고 강한 링입니다.

PTFE와 같은 재료로 만들어져 O-링보다 단단하며 물리적으로 압출 틈을 막습니다. 이를 통해 O-링은 시스템 압력으로 인해 손상되지 않고 모양과 씰링력을 유지할 수 있습니다.

PTFE(테프론)의 주요 재료 특성

테프론이라는 상표명으로 흔히 알려진 PTFE를 선택하는 것은 의도적인 것입니다. 이 재료의 고유한 분자 구조는 씰링 시스템에서 지지 역할을 수행하는 데 이상적인 특성의 조합을 제공합니다.

극한의 온도 내성

PTFE 백업 링은 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 광범위한 온도 범위에서 안정적으로 작동할 수 있습니다.

이는 극저온 시스템부터 표준 엘라스토머가 부서지거나 열화될 수 있는 고온 산업 공정에 이르기까지 다양한 응용 분야에 적합하게 만듭니다.

타의 추종을 불허하는 내화학성

PTFE는 사용 가능한 폴리머 중 가장 화학적으로 비활성인 물질 중 하나입니다. 대부분의 산, 염기 및 용매를 포함하여 공격적인 매체에 대한 우수한 내성을 제공합니다.

이를 통해 백업 링이 가혹한 화학 물질에 노출되어도 팽창하거나 부드러워지거나 열화되지 않아 구조적 무결성과 보호 기능을 유지할 수 있습니다.

극도로 낮은 마찰력

극도로 낮은 마찰 계수를 가진 PTFE는 자가 윤활 재료입니다.

이는 동적 응용 분야(예: 유압 실린더)에서 움직이는 부품의 마찰과 마모를 최소화하여 열 발생을 줄이고 시스템 효율성을 개선하는 데 중요합니다.

고유한 비점착성 표면

거의 모든 물질이 PTFE 표면에 달라붙지 않습니다.

이 비점착성 특성은 씰링 구성 요소에 시스템 오염 및 축적이 발생하는 것을 방지하는 데 도움이 되며, 이는 깨끗하거나 민감한 응용 분야에서 성능을 유지하는 데 필수적입니다.

내구성과 강도

유연하지만 PTFE는 높은 인장 강도를 가지고 있습니다. 이 강도는 O-링이 압출되도록 유발할 수 있는 고압을 견딜 수 있게 해줍니다.

또한 노화, 자외선 및 기타 환경 요인에 대한 내성이 뛰어나 긴 서비스 수명을 보장합니다.

일반적인 구성 및 설계

백업 링은 일률적인 부품이 아닙니다. 이들의 형상은 특정 응용 분야의 요구 사항에 맞게 조정됩니다.

솔리드 링 대 스파이럴 링

솔리드 링(Solid rings)은 정적 응용 분야에서 강력한 지지력을 제공하는 단순한 단일 부품 링입니다.

스파이럴 링(Spiral rings)은 코일 형태의 PTFE 리본으로 제작됩니다. 이 헬리컬 디자인은 더 많은 유연성을 제공하여 맞닿는 표면에 더 잘 순응하고 균일한 압력 분포를 제공할 수 있으며, 이는 동적 시스템에서 유리합니다.

스카프 컷 링 및 단일 턴 링

단일 턴(single-turn) 또는 스카프 컷(scarf-cut) 링과 같은 많은 디자인은 분할되어 있습니다. 이는 재료를 과도하게 늘려 기능을 손상시키는 일 없이 샤프트나 피스톤 홈에 더 쉽게 설치할 수 있도록 합니다.

상충 관계 및 한계 이해

주 씰이 아님

백업 링은 독립적인 씰로 설계되지 않았다는 점을 기억하는 것이 중요합니다. 초기 씰링력을 생성하는 데 필요한 고무 O-링의 탄성 특성이 부족합니다. 이의 기능은 순전히 압출 방지입니다.

크리프(Creep)에 대한 민감성

모든 불소수지와 마찬가지로 PTFE는 크리프(creep) 또는 '콜드 플로우(cold flow)'에 취약할 수 있습니다. 이는 시간이 지남에 따라 지속적인 무거운 부하 하에서 발생할 수 있는 느린 변형입니다. 적절한 개스킷 설계 및 치수 결정이 이 영향을 완화하는 데 중요합니다.

낮은 내마모성

더 단단한 플라스틱이나 금속에 비해 PTFE는 내마모성이 비교적 낮습니다. 마모성 입자가 있는 환경에서는 링이 마모되어 압출 틈을 효과적으로 닫는 능력이 손상될 수 있습니다.

응용 분야에 맞는 올바른 백업 링 선택

올바른 백업 링을 선택하는 것은 시스템의 특정 요구 사항에 전적으로 달려 있습니다.

고압 정적 씰링에 중점을 두는 경우: 솔리드, 절단되지 않은 백업 링이 압출에 대한 가장 강력한 저항력을 제공합니다.
동적 응용 분야(예: 피스톤 로드)에 중점을 두는 경우: 유연성과 설치 용이성 때문에 스파이럴 링 또는 단일 턴 스카프 컷 링이 종종 선호됩니다.
내화학성 또는 극한 온도에 중점을 두는 경우: PTFE는 다른 재료가 생존할 수 없는 환경에서 생존과 성능을 보장하므로 기본 선택입니다.

궁극적으로 테프론 백업 링의 고유한 기능을 활용하는 것은 안정적이고 오래 지속되는 씰링 시스템을 설계하기 위한 기본 전략입니다.

요약표:

특징	이점
극한의 온도 내성 (-200°C ~ 260°C)	극저온부터 고열 공정까지 안정적인 성능 제공.
타의 추종을 불허하는 내화학성	산, 염기, 용매에 저항하여 열화 방지.
극도로 낮은 마찰력	동적 응용 분야를 위한 자가 윤활 기능으로 마모 감소.
높은 인장 강도 및 내구성	압출에 저항하고 O-링에 오래 지속되는 지지력 제공.
