Fr4 Pcb 재료의 기계적 특성은 무엇입니까? 강성, 열 한계 및 비용 이해

근본적으로 FR4는 높은 강성과 강도로 정의되는 기계적으로 견고하고 비용 효율적인 재료입니다. 이는 에폭시 수지로 접합된 직조 유리 섬유 천으로 구성되어 있기 때문이며, 이는 표준 인쇄 회로 기판의 대다수에 대한 기본 선택이 됩니다.

핵심은 FR4가 일반적인 용도에 탁월한 강성을 제공하지만, 열과 습기에 의해 기계적 무결성이 직접적으로 손상된다는 것입니다. 따라서 기계적 고장을 방지하기 위해 유리 전이 온도(Tg)를 포함한 열 한계를 이해하는 것이 필수적입니다.

기초: 강도 및 강성

유리 섬유 보강

FR4의 기계적 중추는 직조된 유리 섬유 기판입니다. 이 내부 구조는 탁월한 강성과 인장 강도를 제공합니다.

이는 어셈블리 및 정상 작동 중 응력 하에서 보드가 쉽게 구부러지거나 휘거나 깨지는 것을 방지하여 장착된 부품이 안전하게 유지되도록 합니다.

실질적인 의미

높은 강성은 보드의 평탄도를 유지하는 데 중요합니다. 이는 솔더 리플로우와 같은 자동화된 어셈블리 프로세스 중에 평평한 표면이 안정적인 연결을 보장하므로 매우 중요합니다.

또한 상당한 물리적 변형 없이 무거운 부품과 커넥터를 지지할 수 있음을 의미하며, 이는 최종 제품의 장기적인 신뢰성에 기여합니다.

FR4 PCB 재료의 기계적 특성은 무엇입니까? 강성, 열 한계 및 비용 이해

결정적인 약점: 치수 안정성

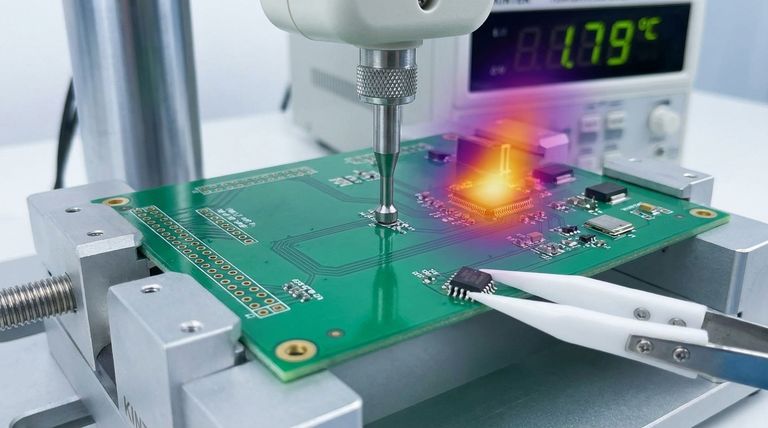

열의 역할 (Tg)

FR4에는 녹는점이 없지만, 일반적으로 130°C에서 180°C 범위에 있는 유리 전이 온도(Tg)가 있습니다.

이 온도 이상에서는 에폭시 수지가 연화되고 재료는 강성과 구조적 무결성을 빠르게 잃습니다. 이는 보드 변형, 박리 및 기계적 고장으로 이어질 수 있습니다.

습기의 영향

FR4는 환경으로부터 습기를 흡수하는 경향이 있습니다. 이 흡수는 재료를 약간 팽창시켜 물리적 치수를 변경할 수 있습니다.

대부분의 응용 분야에서는 이는 무시할 수 있는 수준입니다. 그러나 기계적 공차가 매우 엄격한 설계에서는 이것이 중요한 요소가 될 수 있습니다.

제조 고려 사항: 가공성

드릴링 및 밀링 용이성

PTFE 또는 세라믹 충전 재료와 같은 더 이국적인 기판에 비해 FR4는 가공이 비교적 쉽습니다.

표준 도구를 사용하여 높은 정밀도로 드릴링, 밀링 및 절단할 수 있습니다. 이 특성은 비아, 장착 구멍 및 복잡한 보드 윤곽을 만드는 데 중요합니다.

비용 효율성

FR4의 뛰어난 가공성은 직접적으로 더 빠른 제조 시간과 낮은 공구 마모로 이어집니다. 이는 업계에서 가장 비용 효율적인 단단한 PCB 재료로서의 위치를 이끄는 주요 동인입니다.

트레이드오프 이해

성능 대 비용

FR4는 의도적인 타협을 나타냅니다. 비교할 수 없는 가격으로 광범위한 응용 분야에 "충분히 좋은" 기계적 성능을 제공합니다. 더 높은 열 안정성이나 낮은 습기 흡수율을 가진 재료는 상당한 비용 프리미엄이 붙습니다.

열 관리는 필수

열 한계를 고려하지 않고 FR4의 기계적 특성을 평가할 수 없습니다. 낮은 열전도율(~0.3 W/m·K)은 열을 잘 방출하지 못함을 의미합니다.

고전력 회로에서 방열판이나 열 비아와 같은 적절한 열 관리가 없으면 국부적인 열 지점이 보드의 일부를 쉽게 Tg 이상으로 밀어 올려 치명적인 기계적 고장을 초래할 수 있습니다.

귀하의 응용 분야에 FR4가 적합합니까?

올바른 재료를 선택하려면 해당 기계적 특성을 프로젝트의 요구 사항과 일치시켜야 합니다.

비용 효율적인 프로토타이핑 또는 표준 소비자 전자 제품에 중점을 두는 경우: FR4는 강성, 강도 및 제조 가능성의 탁월한 균형을 제공하는 이상적인 선택입니다.
프로젝트가 고온 또는 고전력 환경에서 작동하는 경우: FR4는 보드 온도를 Tg 등급보다 안전하게 낮게 유지하기 위한 강력한 열 관리 전략을 구현하는 경우에만 실행 가능합니다.
습한 조건에서 절대적인 치수 안정성이 필요한 설계의 경우: FR4의 습기 흡수 경향이 엄격한 기계적 공차를 손상시킬 수 있으므로 대안적인 재료를 고려해야 합니다.

이러한 기본 특성을 이해하면 FR4의 한계를 설계하면서 강점을 활용할 수 있습니다.

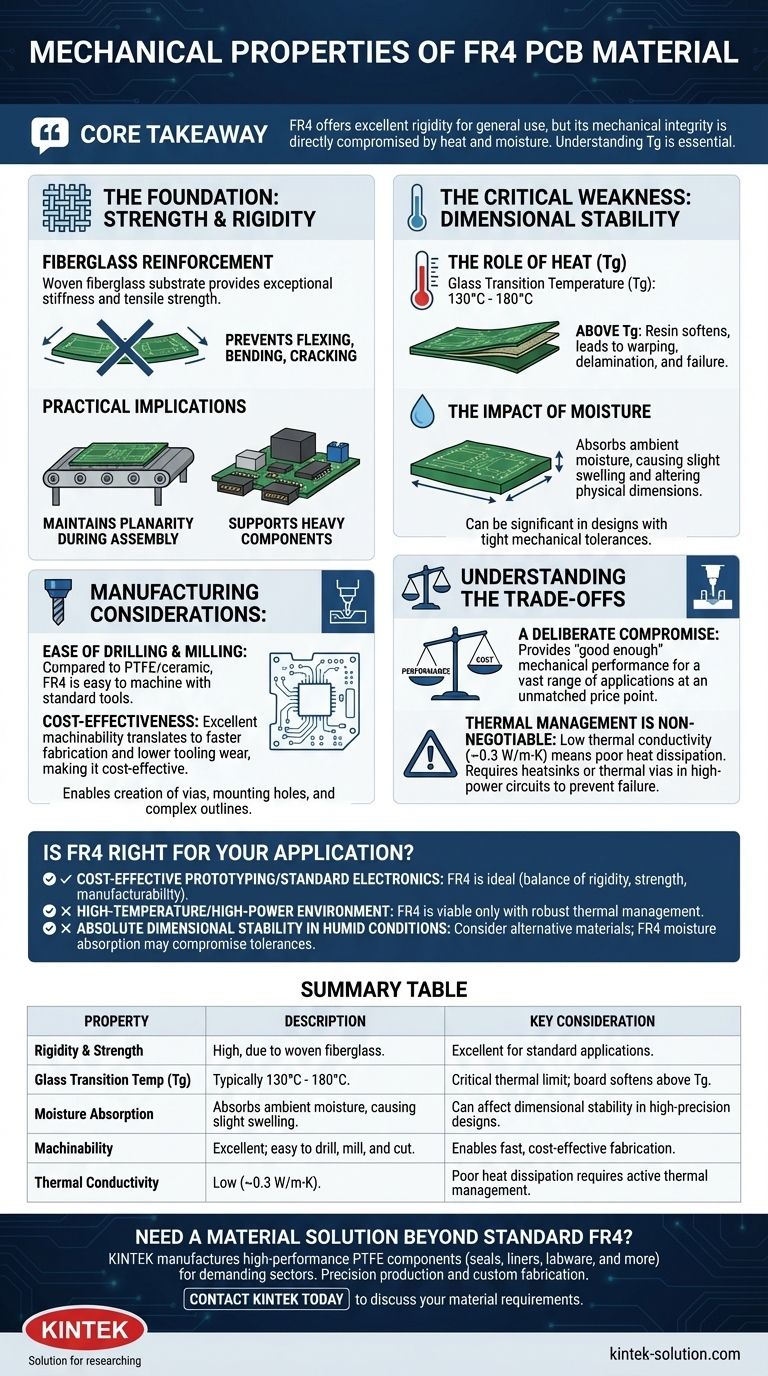

요약표:

속성	설명	주요 고려 사항
강성 및 강도	직조 유리 섬유 보강으로 인해 높음.	표준 응용 분야 및 부품 지원에 탁월함.
유리 전이 온도 (Tg)	일반적으로 130°C - 180°C.	임계 열 한계; Tg 이상에서 보드가 연화되고 무결성을 잃음.
습기 흡수	주변 습기를 흡수하여 약간 팽창함.	정밀 설계에서 치수 안정성에 영향을 줄 수 있음.
가공성	우수함. 표준 도구로 드릴링, 밀링 및 절단이 용이함.	복잡한 보드의 빠르고 비용 효율적인 제조를 가능하게 함.
열전도율	낮음(~0.3 W/m·K).	열 방출이 좋지 않아 고전력 회로에서는 능동적인 열 관리가 필요함.
