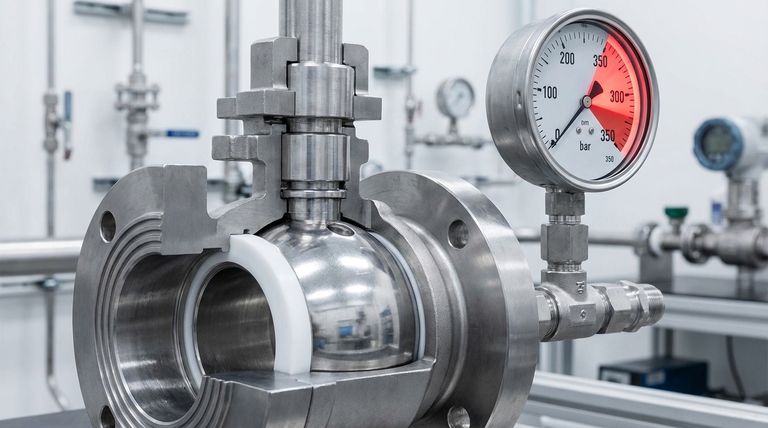

요약하자면, PTFE 볼 밸브 시트의 압력 한계는 단일 값이 아닙니다. 이는 밸브 크기에 크게 좌우됩니다. PTFE는 일반적으로 350 bar(약 5,075 PSI) 이상의 압력에는 권장되지 않지만, 이 한계는 소구경 밸브에만 적용됩니다. 대형 밸브의 경우 최대 허용 압력은 상당히 낮아집니다.
핵심 문제는 재료의 강도뿐만 아니라 압력과 밸브 크기가 상호 작용하는 방식입니다. 밸브의 보어 크기가 증가함에 따라 시트 재료에 가해지는 힘도 증가하여 최대 허용 시스템 압력을 낮춰야 합니다.
밸브 시트에 PTFE가 선호되는 이유
한계를 살펴보기 전에, 폴리테트라플루오로에틸렌(PTFE)이 많은 응용 분야에서 기본 선택인 이유를 이해하는 것이 중요합니다. 고유한 특성 조합은 이를 매우 다재다능하게 만듭니다.
탁월한 내화학성
PTFE는 거의 불활성이므로 광범위한 공격적인 매체와의 접촉에 적합합니다. 이것이 밸브의 모든 유체 접촉 표면에 널리 사용되는 이유입니다.
극도로 낮은 마찰
모든 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가진 PTFE는 낮은 토크로 부드러운 작동을 보장합니다. 이는 다른 재료에서 흔히 발생하는 "들러붙었다 미끄러지는(stick-slip)" 현상을 방지하여 안정적이고 쉬운 쿼터 턴 작동을 가능하게 합니다.
넓은 작동 온도 범위
PTFE는 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 인상적인 열 범위에서 안정적으로 작동합니다. 이 범위는 대부분의 일반적인 엘라스토머 및 플라스틱의 성능을 훨씬 능가하므로 극저온 및 고온 서비스 모두에 적합합니다.
중요한 관계: 압력과 밸브 크기
PTFE 시트 선택 시 가장 흔한 실패 지점은 압력 정격이 밸브의 물리적 치수에 따라 어떻게 변하는지에 대한 오해입니다.
일반적인 압력 상한선
대부분의 응용 분야에서 표준 PTFE 시트에 대해 고려해야 할 절대 최대 압력은 350 bar(5,075 PSI)입니다. 이상적인 조건에서도 이를 초과하면 재료가 안정적인 서비스 한계를 넘어서게 됩니다.
보어 크기가 한계를 결정하는 방법
압력 정격은 밸브 크기에 반비례합니다. 시트에 가해지는 힘은 압력에 작용하는 면적을 곱한 값입니다. 더 큰 볼은 더 큰 표면적을 생성하여 시트 재료에 더 많은 힘을 집중시킵니다.
- 소구경 크기(DN6-DN25)의 경우 350 bar 한계가 일반적으로 달성 가능합니다.
- 대구경 크기(DN32-DN50)의 경우 압력 한계가 약 150-175 bar(2,175-2,540 PSI)로 크게 떨어집니다.
상충 관계 이해하기
이점은 분명하지만 PTFE에도 한계가 없습니다. 이러한 상충 관계는 까다로운 고성능 응용 분야에서 중요해집니다.
재료 변형(크리프)
PTFE는 비교적 부드러운 재료이므로 우수한 씰을 만드는 데 도움이 됩니다. 그러나 높은 지속 압력 하에서는 재료가 서서히 변형되어 시간이 지남에 따라 씰을 손상시킬 수 있는 콜드 플로우 또는 "크리프"가 발생하기 쉽습니다.
온도가 압력에 미치는 영향
밸브 시트의 압력 정격은 거의 항상 상온에서 지정됩니다. 서비스 온도가 PTFE의 상한인 260°C(500°F)에 가까워지면 구조적 무결성이 감소하고, 이는 다시 최대 허용 압력을 낮춥니다.
표준 PTFE를 넘어서 찾아야 할 때
응용 분야에 고압(특히 대형 밸브에서)과 높은 온도가 결합된 경우 표준 PTFE는 적합하지 않을 가능성이 높습니다. 더 견고한 재료를 고려해야 합니다.
고압 및 고온 서비스에 대한 대안
표준 PTFE가 작동 요구 사항을 충족할 수 없을 때, 특정 한계를 극복하기 위해 설계된 몇 가지 대안이 있습니다.
강화된 PTFE
유리 섬유 또는 탄소와 같은 충전재를 추가하여 분말 충전 PTFE는 강성과 향상된 크리프 저항성을 얻습니다. 이는 내화학성을 희생하지 않으면서 압력 처리 능력을 향상시킬 수 있습니다.
첨단 폴리머
PTFE 한계를 초과하는 조건의 경우, 폴리에테르에테르케톤(PEEK) 또는 특수 등급의 나일론과 같은 재료는 더 높은 강성과 더 높은 최대 서비스 온도를 제공하여 더 극심한 압력에 적합합니다.
금속 시트 밸브
서비스 온도가 280°C(536°F)를 초과할 것으로 예상되는 경우 폴리머는 더 이상 사용할 수 없습니다. 이러한 경우 금속 시트 볼 밸브가 필요한 솔루션으로, 열악한 서비스 조건에서 내구성을 제공합니다.
응용 분야에 맞는 올바른 선택
올바른 시트 재료를 선택하려면 시스템의 작동 매개변수를 명확하게 이해해야 합니다.
- 주요 초점이 적당한 압력에서 광범위한 화학적 호환성인 경우: 표준 PTFE는 훌륭하고 비용 효율적인 선택입니다.
- 소구경 계장 밸브에서 고압이 주요 초점인 경우: 350 bar 한계 내에 머무르는 한 표준 PTFE로 충분한 경우가 많습니다.
- 대형 밸브가 있는 공정 라인에서 고압이 주요 초점인 경우: 충전된 PTFE와 같은 강화 재료 또는 PEEK와 같은 첨단 폴리머를 지정해야 합니다.
- 고온(260°C 이상)이 주요 초점인 경우: 금속 시트 밸브만이 유일하게 신뢰할 수 있는 옵션입니다.
궁극적으로 올바른 밸브 시트를 선택하는 것은 재료의 특정 기능과 응용 분야의 정확한 요구 사항을 일치시키는 것입니다.
요약표:
| 밸브 보어 크기 (DN) | 대략적인 최대 압력 (PTFE 시트) |
|---|---|
| DN6 - DN25 (소구경) | 최대 350 bar (5,075 PSI) |
| DN32 - DN50 (대구경) | 150 - 175 bar (2,175 - 2,540 PSI) |
까다로운 조건에 맞는 고성능 밸브 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 부품(씰 및 맞춤형 밸브 시트 포함) 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 압력, 온도 및 내화학성 요구 사항에 완벽하게 맞는 솔루션을 보장합니다.
귀하의 시스템에 적합한 부품을 선택하거나 설계하는 데 도움을 드리겠습니다.
오늘 저희 전문가에게 문의하여 특정 요구 사항에 대해 논의하고 견적을 받아보십시오.

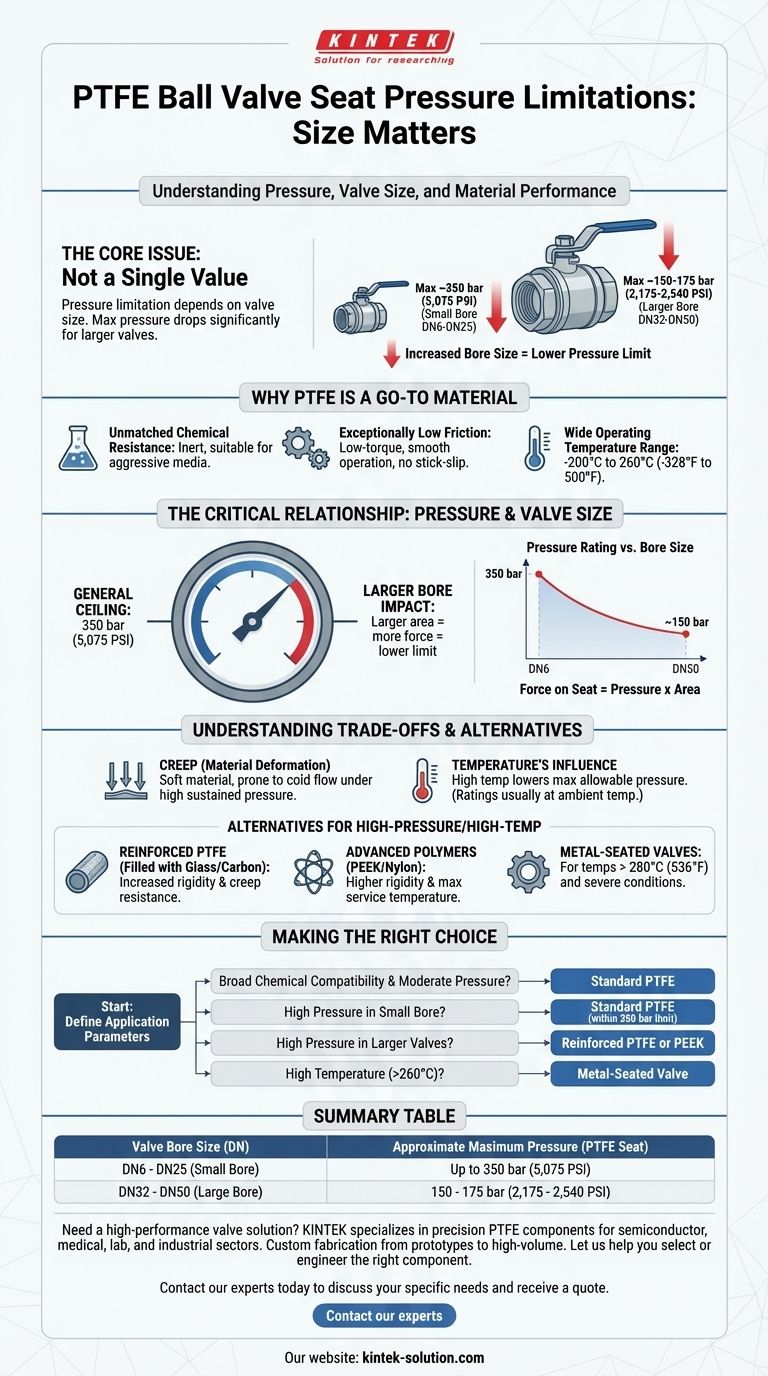

시각적 가이드
