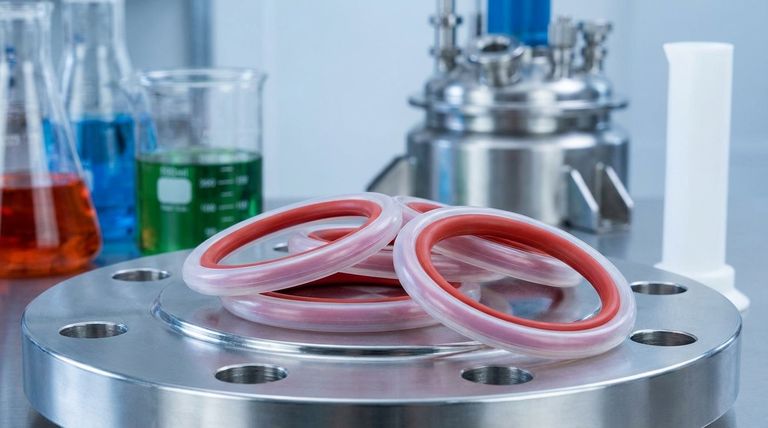

테플론 캡슐화 O-링의 주요 용도는 표준 탄성체 O-링이 실패할 수 있는 공격적인 화학 물질이나 극한 온도에 노출되는 응용 분야에서 안정적인 정적 밀봉을 제공하는 것입니다. 이 특수 설계는 화학 처리, 제약 제조, 항공 우주 및 고순도 반도체 유체 취급 시스템과 같은 산업에서 매우 중요합니다.
테플론 캡슐화 O-링은 까다로운 환경을 위해 설계된 복합 씰입니다. 테플론 재킷의 뛰어난 화학적 비활성과 내부 탄성체 코어의 유연성 및 밀봉력을 결합하여 표준 O-링을 파괴할 수 있는 조건을 견딜 수 있는 솔루션을 만듭니다.
설계의 기본 원리
테플론 캡슐화 O-링은 근본적인 재료 갈등을 해결합니다. 실리콘과 같은 탄성체는 밀봉을 위한 우수한 유연성을 제공하지만 화학적 내성이 제한적입니다. 반대로, 단단한 테플론은 화학적으로 비활성이지만 그 자체만으로는 효과적이고 탄력 있는 밀봉을 생성하기에는 너무 단단합니다.
보호용 테플론 재킷
O-링의 외부 층은 테플론 FEP 또는 PFA로 만든 매끄러운 재킷입니다. 이 층은 공정 매체와 직접 접촉하는 구성 요소입니다.
그 주된 기능은 화학적 공격 및 고온에 대한 강력한 장벽을 제공하여 더 취약한 코어를 보호하는 것입니다.
유연한 탄성체 코어
재킷 내부에는 가장 일반적으로 실리콘 또는 FKM으로 만들어진 활성화 코어가 있습니다.
이 코어는 O-링이 압축되고, 밀봉 표면에 맞게 모양을 잡고, 일관된 힘을 유지하는 데 필요한 고무와 같은 탄성과 "메모리"를 제공합니다.
주요 응용 분야 및 사용 사례
이러한 O-링의 고유한 구조는 성능과 신뢰성이 협상 불가능한 몇 가지 특정 시나리오에서 기본 선택이 되도록 합니다.
공격적인 화학 물질 밀봉
캡슐화 O-링을 사용하는 주된 이유는 거의 보편적인 화학적 호환성입니다. 불활성 테플론 재킷은 표준 O-링을 팽창시키거나, 열화시키거나, 녹일 수 있는 광범위한 산, 용매 및 염기를 처리할 수 있습니다.
이는 화학 처리 플랜트의 펌프, 밸브 및 플랜지에 필수적입니다.
고순도 시스템 보장
제약 및 반도체 제조에서는 오염을 방지하는 것이 가장 중요합니다. 테플론의 논스틱, 저마찰 표면은 재료가 씰에 달라붙는 것을 방지합니다.
더 중요하게는, 탄성체 코어의 완전한 캡슐화는 코어가 고순도 유체 흐름으로 입자를 누출하거나 방출하는 것을 방지합니다.
고온 서비스 처리
탄성체 코어 자체에도 온도 제한이 있지만, 테플론 재킷은 추가적인 열 장벽을 제공합니다. 이를 통해 씰은 많은 표준 탄성체의 작동 범위를 초과하는 환경에서 효과적으로 기능할 수 있습니다.
상충 관계 및 한계 이해
매우 효과적이지만, 캡슐화 O-링은 모든 O-링의 보편적인 대체품이 아닌 특수 구성 요소입니다. 한계를 이해하는 것이 이를 올바르게 사용하는 데 중요합니다.
정적 밀봉을 위해 설계됨
이러한 O-링은 밀봉 표면 사이에 움직임이 없는 플랜지 개스킷 또는 면 씰과 같은 정적 응용 분야를 위해 만들어졌습니다.
테플론 재킷의 상대적인 경직성과 마찰 특성은 회전축 또는 왕복 피스톤과 같은 동적 응용 분야에는 덜 적합하며, 이 경우 조기 마모되기 쉽습니다.
더 높은 압축 영구 줄음률
테플론 재킷의 강성으로 인해 압축되면 O-링이 순수 탄성체 O-링만큼 원래 모양으로 효과적으로 되돌아오지 않습니다.
이러한 더 높은 "압축 영구 줄음률"은 가공 불량이 있는 표면이나 잦은 조립/분해 주기에 덜 관대하다는 것을 의미합니다.
설치 시 주의 필요
테플론 재킷의 강성은 표준의 유연한 O-링보다 설치를 더 어렵게 만들 수 있습니다. 재킷을 꼬거나 손상시켜 씰을 손상시키는 것을 방지하기 위해 샤프트 위나 홈 안으로 O-링을 늘릴 때 주의 깊은 기술이 필요합니다.
응용 분야에 맞는 올바른 선택
올바른 씰을 선택하려면 구성 요소의 강점을 주요 목표와 일치시켜야 합니다.
- 공격적인 화학 물질 밀봉에 중점을 둔 경우: 불활성 테플론 재킷 덕분에 캡슐화 O-링이 거의 확실하게 올바른 선택입니다.
- 고순도 유체 취급에 중점을 둔 경우: 이 설계는 탄성체 코어를 공정 매체로부터 격리하여 오염을 방지하므로 이상적입니다.
- 동적 씰(예: 회전축)에 중점을 둔 경우: 주의를 기울여야 하며 스프링 작동 PTFE 씰 또는 표준 고성능 탄성체 O-링과 같은 다른 유형의 씰을 지정해야 할 수 있습니다.
올바른 씰을 선택하는 것은 응용 분야의 특정 요구 사항을 이해하고 이를 충족하도록 설계된 구성 요소를 선택하는 것입니다.
요약표:
| 특징 | 이점 |
|---|---|
| 테플론 재킷(FEP/PFA) | 뛰어난 화학적 비활성 및 고온 저항성. |
| 탄성체 코어(실리콘/FKM) | 안정적인 정적 밀봉을 위한 유연성과 밀봉력 제공. |
| 주요 응용 분야 | 화학 처리, 반도체, 제약 및 항공 우주 산업의 정적 밀봉. |
| 주요 장점 | 코어를 매체로부터 격리하여 오염 및 열화를 방지합니다. |
까다로운 조건에 대한 안정적인 씰이 필요하십니까?
KINTEK은 맞춤형 테플론 캡슐화 O-링을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 부문을 위한 프로토타입 또는 대량 주문이 필요한 경우, 당사의 정밀 생산은 가장 중요한 응용 분야에 완벽한 씰링을 보장합니다.
오늘 저희 전문가에게 연락하여 특정 요구 사항에 대해 논의하고 귀하의 필요에 맞는 솔루션을 얻으십시오.

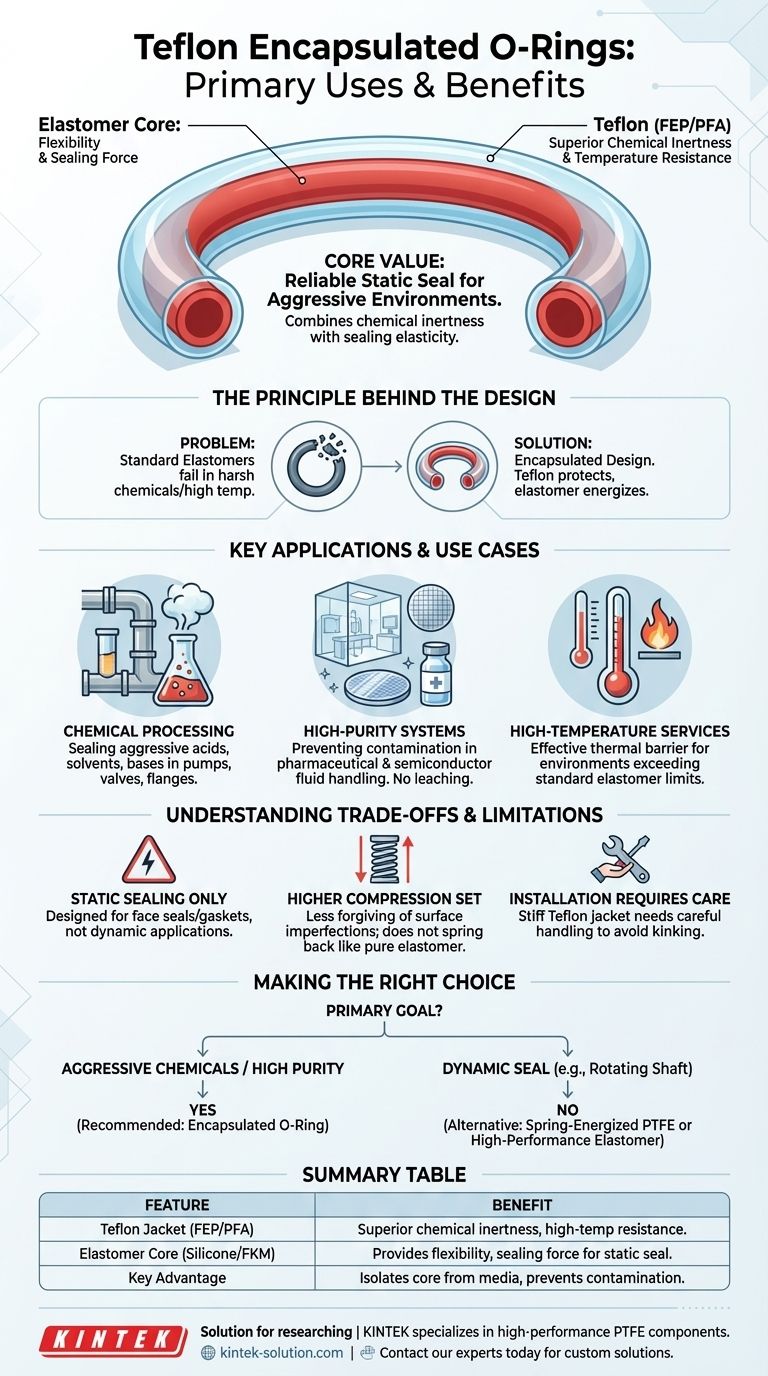

시각적 가이드
