본질적으로, 테플론 FEP 캡슐화 O-링은 테플론 FEP 외부 재킷의 뛰어난 내화학성과 내열성을 내부 엘라스토머 코어(일반적으로 실리콘 또는 FKM(Viton))의 유연성 및 압축성과 결합한 복합 씰입니다. 이러한 하이브리드 설계는 표준 엘라스토머 O-링이 빠르게 실패할 수 있는 까다로운 응용 분야를 위한 고유한 씰링 솔루션을 제공합니다.
핵심은 캡슐화된 O-링이 근본적인 엔지니어링 갈등을 해결한다는 것입니다. 즉, 안정적이고 장기적인 씰링에 필수적인 탄성을 희생하지 않으면서 테플론의 강력한 내화학성 및 내열성을 제공합니다.
엔지니어링 원리: 하이브리드 설계
캡슐화된 O-링의 효과는 2중 구조에서 비롯됩니다. 각 구성 요소는 다른 구성 요소가 부족한 속성을 제공하도록 특별히 선택되어, 그 합보다 큰 씰을 만듭니다.
원활한 테플론 재킷
외부 층은 테플론의 일종인 불소화 에틸렌 프로필렌(FEP)으로 만든 원활한 재킷입니다. 이 재킷은 작동 환경에 대한 주요 장벽 역할을 합니다.
주요 기능은 산, 용매 및 석유 정제유를 포함한 광범위한 공격적인 매체에 대한 뛰어난 내화학성 및 내부식성을 제공하는 것입니다.
엘라스토머 코어
재킷 내부에는 실리콘 또는 FKM(Viton)과 같은 엘라스토머로 만든 단단하거나 속이 빈 코어가 있습니다. 표준 테플론은 단단하며 "복원력"이 낮습니다. 이는 압축된 후 모양이 다시 복원되지 않음을 의미합니다.
엘라스토머 코어는 테플론 재킷이 부족한 탄성, 유연성 및 씰링력을 제공합니다. 이 코어 덕분에 O-링은 표면 불규칙성에 순응하고 압력 하에서 단단한 씰을 유지할 수 있습니다.
상호 작용 방식
설계는 간단하면서도 효과적입니다. 테플론 재킷은 민감한 엘라스토머 코어를 화학적 공격으로부터 완전히 보호합니다. 차례로, 코어는 테플론 재킷이 하드웨어 표면에 대해 안정적인 씰을 유지하는 데 필요한 지속적이고 부드러운 압력을 제공합니다.
주요 성능 특성
이 이중 재료 구조는 까다로운 산업, 화학 및 제약 응용 분야에서의 사용을 정의하는 고유한 특성 세트를 산출합니다.
탁월한 내화학성
FEP 재킷은 O-링을 거의 모든 산업용 화학 물질 및 용매에 불활성으로 만듭니다. 이는 표준 O-링을 실패하게 만드는 팽창, 열화 또는 경화를 방지합니다.
넓은 온도 범위
재료의 조합은 매우 넓은 작동 온도 범위, 일반적으로 -75°F ~ 400°F(-60°C ~ 205°C)를 허용합니다. 이는 극저온 및 고온 공정 모두를 포함하는 응용 분야를 수용합니다.
낮은 마찰 및 오염
테플론은 매우 낮은 마찰 계수로 알려져 있어 동적 씰링 응용 분야에서 마모와 저항을 줄입니다. 또한 사용되는 재료는 종종 FDA 준수 및 USP Class VI 승인을 받아 위생 공정에 적합합니다.
낮은 압축 영구 줄음률(Compression Set)
엘라스토머 코어 덕분에 이러한 O-링은 낮은 압축 영구 줄음률을 나타냅니다. 이는 장기간 압축된 후에도 원래 모양을 효과적으로 유지하여 서비스 수명 내내 일관되고 안정적인 씰을 보장함을 의미합니다.
상충되는 점 및 제한 사항 이해
매우 효과적이지만 캡슐화된 O-링이 만능 해결책은 아닙니다. 특수화된 구조는 고려해야 할 특정 제한 사항을 도입합니다.
마모 손상에 대한 민감성
주요 약점은 테플론 재킷의 상대적인 부드러움입니다. 이는 마모성 매체 또는 하드웨어의 날카로운 모서리가 관련된 응용 분야에서 긁힘 및 손상되기 쉽습니다. 재킷이 손상되면 코어가 노출되어 빠른 실패로 이어집니다.
높은 초기 비용
복잡한 다중 재료 제조 공정으로 인해 캡슐화된 O-링은 표준 엘라스토머 O-링 및 솔리드 테플론 O-링보다 더 비쌉니다. 이 비용은 응용 분야의 요구 사항에 의해 정당화되어야 합니다.
응용 분야에 적합한 선택
올바른 씰을 선택하려면 작동 환경의 특정 문제에 해당 속성을 일치시켜야 합니다.
- 고도로 부식성 화학 물질에 대한 씰링이 주요 초점인 경우: FEP 재킷은 이러한 응용 분야에 필요한 거의 보편적인 내화학성을 제공합니다.
- 광범위한 온도 스펙트럼에 걸쳐 안정적인 씰링이 주요 초점인 경우: FEP 재킷과 안정적인 실리콘 또는 FKM 코어의 조합은 탁월한 선택입니다.
- 마모성 입자가 있는 환경에서 동적 씰링이 주요 초점인 경우: FEP 재킷이 손상될 수 있으므로 주의해야 하며, 더 강력한 재료가 필요할 수 있습니다.
궁극적으로 FEP 캡슐화 O-링은 내화학성에 타협할 수 없으면서도 탄성 씰의 물리적 성능이 여전히 필요한 경우를 위한 정밀 엔지니어링 솔루션입니다.
요약표:
| 속성 | 설명 | 주요 이점 |
|---|---|---|
| 내화학성 | 외부 FEP 테플론 재킷은 대부분의 산, 용매 및 공격적인 매체에 불활성입니다. | 씰의 팽창, 열화 및 실패 방지. |
| 온도 범위 | -75°F ~ 400°F(-60°C ~ 205°C)에서 작동합니다. | 극저온 및 고온 공정에 적합. |
| 씰링 성능 | 엘라스토머 코어(실리콘/FKM)는 탄성과 낮은 압축 영구 줄음률을 제공합니다. | 표면에 순응하여 안정적이고 장기적인 씰링 보장. |
| 마찰 및 순도 | 낮은 마찰 계수; 재료는 종종 FDA/USP Class VI 준수. | 동적 씰 및 제약과 같은 위생 응용 분야에 이상적. |
| 제한 사항 | FEP 재킷은 부드러워 마모성 입자나 날카로운 모서리에 의해 손상될 수 있습니다. | 작동 환경에 대한 신중한 고려 필요. |
타협하지 않는 씰링 솔루션이 필요하십니까?
테플론 FEP 캡슐화 O-링은 반도체, 의료, 실험실 및 산업 분야의 가장 까다로운 환경을 위해 정밀하게 설계되었습니다. KINTEK은 맞춤형 캡슐화 O-링을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다.
프로토타이핑부터 대량 생산까지 귀하의 응용 분야가 요구하는 정밀도와 신뢰성을 제공합니다.
특정 씰링 문제에 대해 논의하고 맞춤형 솔루션 견적을 받으려면 지금 KINTEK에 문의하십시오.

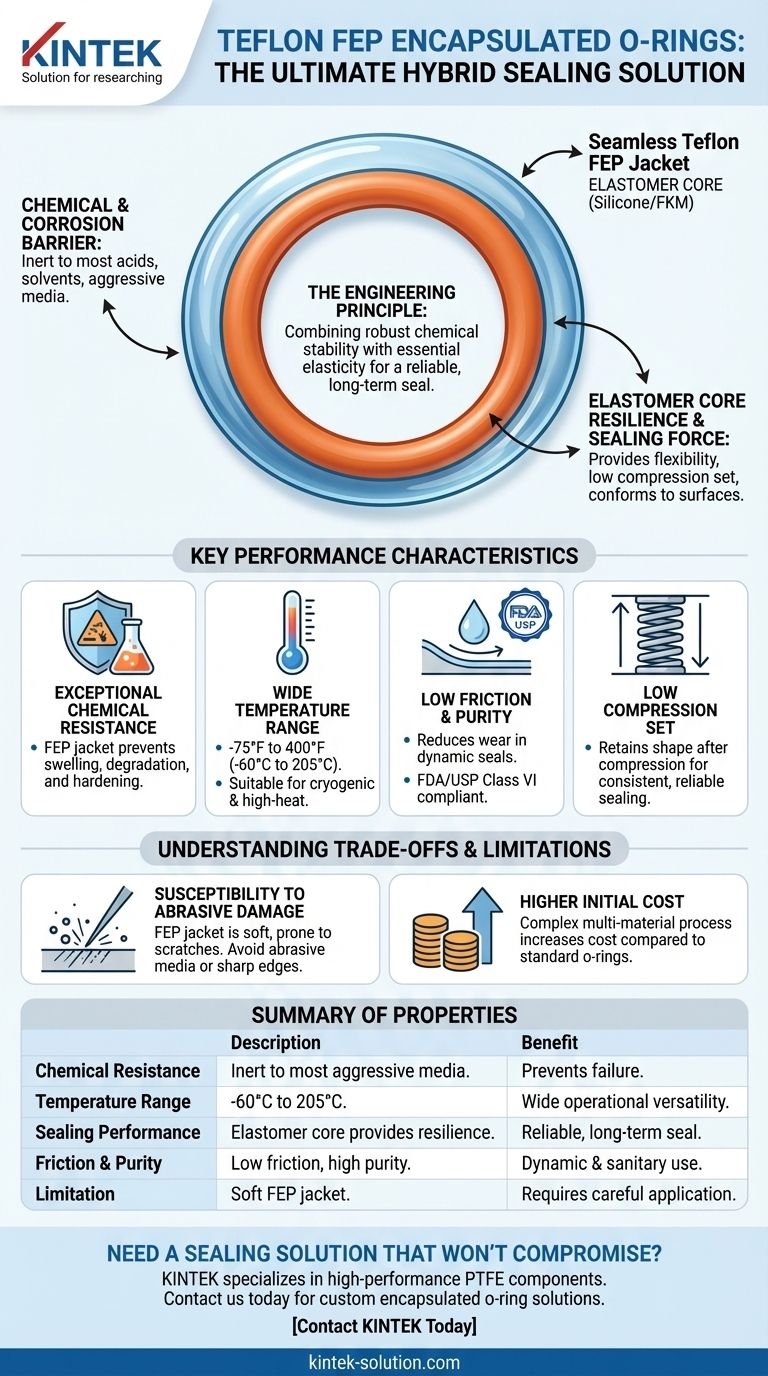

시각적 가이드
