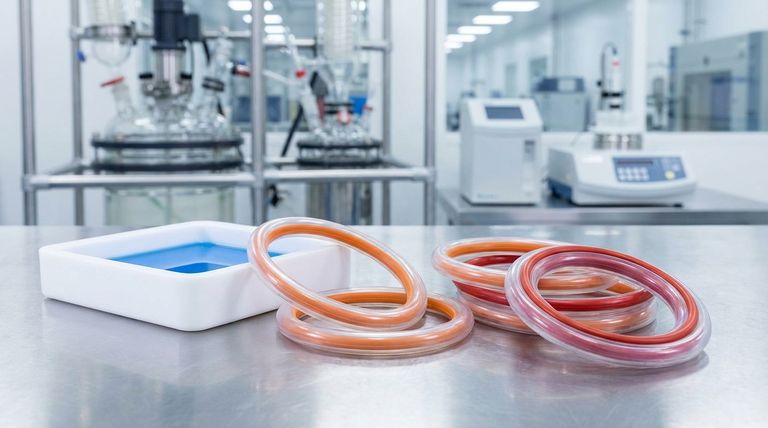

본질적으로, 테프론 PFA 캡슐화 O-링은 극한 환경을 위해 설계된 복합 씰입니다. 이들은 실리콘 또는 FKM과 같은 재료로 만들어진 탄성 코어를 고성능 PFA(과불화알콕시) 수지의 이음매 없는 재킷으로 완전히 덮은 구조로 되어 있습니다. 이 구조는 PFA의 뛰어난 화학적 불활성과 내열성을 활용하는 동시에 내부 코어를 사용하여 안정적인 씰링에 필요한 유연성과 압축성을 제공합니다.
PFA 캡슐화 O-링의 근본적인 장점은 고체 테프론의 거의 보편적인 화학적 불활성을 제공하면서도 테프론의 본질적인 탄성 부족을 극복할 수 있다는 점입니다. 엘라스토머 코어는 고체 테프론이 압축 영구 변형으로 인해 실패할 수 있는 응용 분야에서 안정적인 씰링을 위해 필요한 "스프링 복원력"을 제공합니다.
고성능 씰의 구조
PFA 캡슐화 O-링의 특성을 이해하려면 먼저 이 2중 구조를 이해해야 합니다. 각 구성 요소는 뚜렷하고 중요한 목적을 수행합니다.
이음매 없는 PFA 재킷
외부 재킷은 작동 환경에 대한 주요 장벽입니다. 이는 테프론 PFA의 이음매 없는 층입니다.
이 재킷은 O-링의 특징적인 내화학성 및 내열성을 제공하여 더 취약한 코어를 효과적으로 격리합니다.
엘라스토머 코어
내부 코어는 일반적으로 실리콘 또는 FKM(Viton®)으로 만들어집니다. 이 코어는 외부 매체와 접촉하지 않습니다.
그 유일한 기능은 씰에 탄성과 "기억력"을 제공하여 표면에 대해 단단히 밀봉되도록 압축하고 반발할 수 있게 하는 것입니다.
주요 성능 특성 설명
PFA 재킷과 엘라스토머 코어의 조합은 까다로운 산업 응용 분야에 이상적인 독특한 성능 특성을 만들어냅니다.
극한의 내열성
PFA는 FEP 대응 제품보다 훨씬 높은 작동 온도 범위를 제공합니다.
이러한 씰은 최대 260°C(500°F)의 연속 사용 온도에서 견딜 수 있어 고온 공정에 적합합니다.
타의 추종을 불허하는 화학적 불활성
PFA 재킷은 거의 모든 산업용 화학 물질에 대해 사실상 불활성입니다.
여기에는 공격적인 산, 방향족 용매, 알코올 및 석유 정제가 포함되며, 코어가 열화되는 것을 방지하고 씰의 수명을 연장합니다.
우수한 기계적 강도
FEP와 같은 다른 불소수지와 비교할 때, PFA는 더 높은 기계적 강도와 강성으로 두드러집니다.
이는 동적 움직임이나 고압이 있는 응용 분야에서 더 내구성이 있고 물리적 마모에 강합니다.
낮은 마찰 표면
테프론 PFA는 매우 낮은 마찰 계수(강철 대비 일반적인 값은 0.0646)를 가집니다.
이러한 비점착성은 부드러운 움직임이 필요한 응용 분야에서 중요하며 O-링이 밀봉 표면에 달라붙는 것을 방지합니다.
매우 낮은 투과성
PFA 재킷의 조밀하고 비다공성 구조는 매우 낮은 투과성과 최소한의 수분 흡수율(~0.0074%)을 가져옵니다.
이 특성은 오염 방지가 가장 중요한 반도체 제조 및 제약 응용 분야에서 필수적입니다.
내재된 상충 관계 이해
강력하지만 PFA 캡슐화 O-링이 만능 해결책은 아닙니다. 특수한 구조에는 고려해야 할 특정 한계가 따릅니다.
마모에 대한 취약성
모든 캡슐화 O-링의 주요 약점은 재킷이 물리적 손상에 취약하다는 것입니다.
얇은 PFA 층은 마모성 매체나 거친 밀봉 표면에 의해 긁히거나 흠집이 생길 수 있으며, 이는 씰을 손상시키고 내부 코어를 화학적 공격에 노출시킵니다.
더 높은 비용
복잡한 다중 재료 제조 공정으로 인해 이러한 O-링은 표준 단일 재료 엘라스토머 또는 심지어 고체 테프론 O-링보다 훨씬 비쌉니다.
순수 엘라스토머 대비 감소된 탄성
고체 테프론보다 훨씬 유연하지만, 단단한 PFA 재킷은 전체 씰을 표준 고무 O-링보다 덜 탄력적으로 만듭니다.
이는 씰링을 달성하기 위해 더 큰 압축력이 필요할 수 있으며 특정 홈 설계에서 설치를 더 어렵게 만들 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 씰을 선택하려면 해당 특성을 환경의 요구 사항과 일치시켜야 합니다.
- 극한의 화학적 호환성과 고온이 주요 초점인 경우: PFA 캡슐화 O-링은 표준 엘라스토머가 제공할 수 없는 보호 기능을 제공하는 이상적인 선택입니다.
- 응용 분야에 마모성 매체 또는 날카로운 표면이 포함된 경우: PFA 재킷이 손상되면 씰이 조기에 실패할 수 있으므로 주의해야 합니다.
- 예산이 주요 제약 조건이고 환경이 덜 공격적인 경우: 표준 FKM 또는 고체 테프론 O-링이 더 비용 효율적인 솔루션일 수 있습니다.
궁극적으로 이러한 특성을 이해하면 가장 중요한 곳에서 강력한 신뢰성을 제공하는 씰링 솔루션을 설계할 수 있습니다.
요약표:
| 특성 | 주요 특징 | 이점 |
|---|---|---|
| 내열성 | 최대 260°C(500°F)의 연속 사용 | 고온 공정에 이상적 |
| 화학적 불활성 | 공격적인 산, 용매 등에 대한 내성 | 가혹한 환경에서 열화 방지 |
| 기계적 강도 | FEP보다 높은 강도와 강성 | 동적 또는 고압 응용 분야에 내구성 |
| 낮은 마찰 | 매우 낮은 마찰 계수(~0.0646) | 부드러운 움직임을 위한 비점착성 표면 |
| 낮은 투과성 | 최소한의 수분 흡수율(~0.0074%) | 반도체 제조와 같은 중요 응용 분야에서 오염 방지 |
극한의 화학적 또는 고온 환경을 위한 안정적인 씰이 필요하십니까?
KINTEK은 맞춤형 PFA 캡슐화 O-링을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 프로토타입부터 대량 생산까지 솔루션을 제공합니다.
귀하의 까다로운 응용 분야를 위한 완벽한 씰링 솔루션을 설계할 수 있도록 도와드리겠습니다. 요구 사항에 대해 논의하고 KINTEK의 차이를 경험하려면 오늘 전문가에게 문의하십시오.

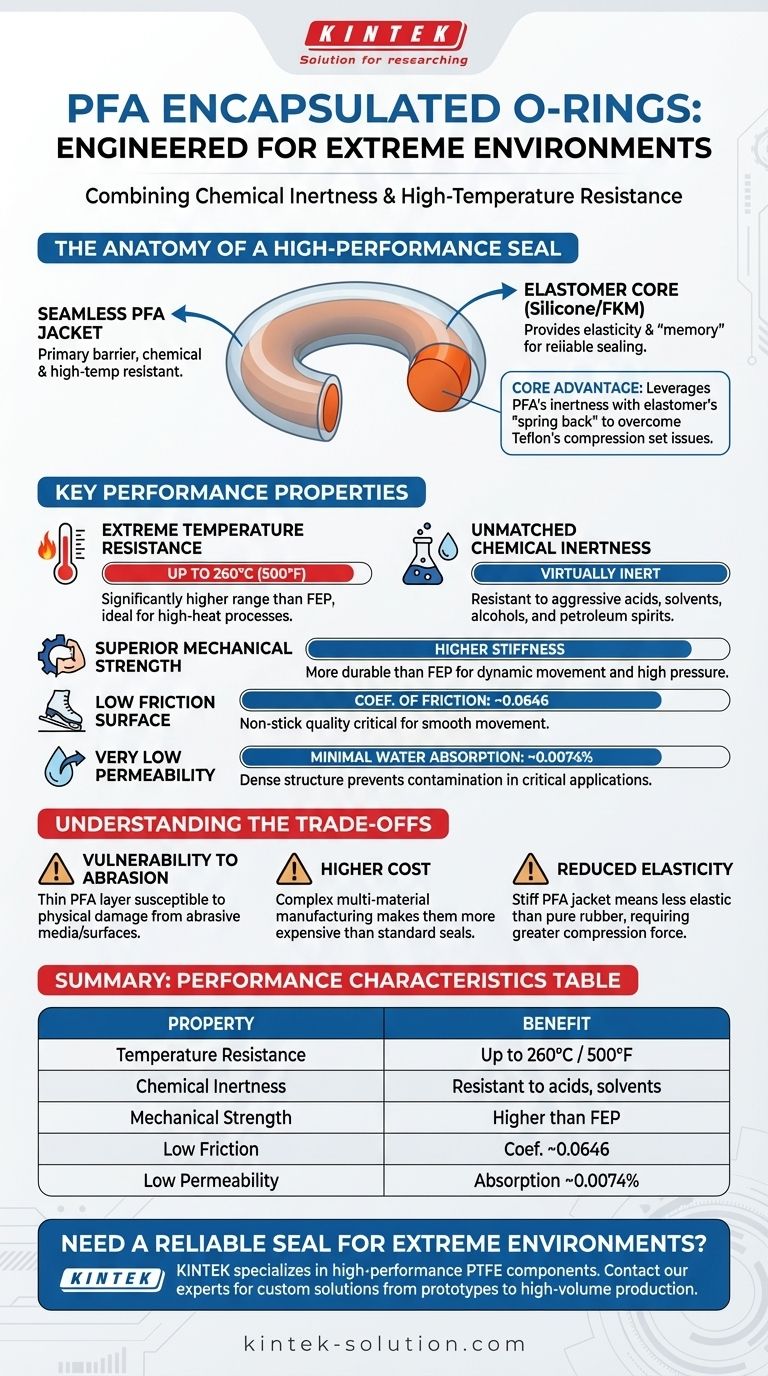

시각적 가이드
