근본적으로 FR4는 우수한 전기 절연체이지만 열 전도체로서는 성능이 떨어집니다. 주요 열적 특성으로는 130°C에서 180°C 사이의 유리 전이 온도(Tg), 약 0.3 W/m·K의 매우 낮은 열전도도, 그리고 UL94 V-0 난연 등급이 있습니다. 이러한 특성으로 인해 대부분의 전자 장치에서 비용 효율적인 표준 재료가 되지만, 고전력 응용 분야에서는 상당한 어려움을 야기합니다.
FR4의 근본적인 상충 관계는 우수한 전기 절연체로 만드는 특성이 동시에 열 장벽으로 작용한다는 것입니다. 이를 이해하는 것이 열을 효과적으로 관리하는 안정적인 회로를 설계하는 핵심입니다.
FR4의 주요 열 특성 분석
FR4를 적절하게 적용하려면 각 열 특성이 회로 성능과 신뢰성에 어떻게 영향을 미치는지 이해해야 합니다. 이는 데이터 시트의 숫자에 불과한 것이 아니라 중요한 설계 제약 조건입니다.
유리 전이 온도(Tg): 구조적 변화 지점
유리 전이 온도(Tg)는 FR4 내부의 단단한 유리와 같은 에폭시 수지가 부드러워지고 고무처럼 변하기 시작하는 지점입니다. 이는 융점이 아니라 재료 상태의 중요한 변화입니다.
대부분의 표준 FR4의 경우, 이는 약 130°C에서 180°C 사이에서 발생합니다. PCB를 Tg 근처 또는 그 이상으로 작동시키면 구조적 및 치수적 무결성이 손상되어 시간이 지남에 따라 박리 및 회로 고장으로 이어질 수 있습니다.
열전도도(K): 열 방출의 병목 현상
열전도도는 재료가 열을 얼마나 효과적으로 전달하는지를 측정합니다. FR4는 약 0.3 W/m·K로 매우 낮은 값을 가지므로 열 절연체 역할을 합니다.
이것을 이런 식으로 생각해 보십시오. 트레이스 내부의 구리는 열 슈퍼 고속도로인 반면, FR4 기판은 두꺼운 폼 단열재 벽과 같습니다. 이러한 극심한 차이 때문에 고전력 부품 아래에 열이 갇혀 위험한 "핫스팟"이 생성됩니다.
난연성(UL94 V-0): 중요한 안전 기능
UL94 V-0 등급은 안전 인증입니다. 이 등급은 재료에 불이 붙을 경우 단기간 내에 자체 소화되어 화재 확산을 방지함을 의미합니다.
이것이 순전히 화재에 대한 안전 조치라는 점을 이해하는 것이 중요합니다. 이는 FR4가 고온에서 안정적으로 작동할 수 있음을 의미하는 것이 아니라, 치명적인 고장 시 불이 지속되지 않도록 설계되었음을 의미할 뿐입니다.
상충 관계 이해하기
PCB 재료를 선택하는 것은 항상 비용, 성능 및 제조 용이성의 균형을 맞추는 작업입니다. FR4의 광범위한 사용은 이러한 상충 관계의 직접적인 결과입니다.
비용 대 열 성능
FR4의 주요 장점은 저렴한 비용과 쉬운 제조입니다. 단단하고 강하며 드릴링 및 가공이 간단하여 대다수 전자 장치에 가장 경제적인 선택입니다.
금속 코어 PCB(MCPCB)와 같이 열전도율이 높은 재료는 제조가 훨씬 비싸고 복잡합니다. 이러한 비용은 열 성능이 절대적으로 필요한 경우에만 정당화됩니다.
전기 절연 대 열 방출
FR4가 열 관리에 취약하게 만드는 낮은 전도도는 정확히 그것이 우수한 전기 절연체인 이유입니다. 전류가 층과 트레이스 사이로 누설되는 것을 효과적으로 방지합니다.
이는 전력 전자 설계에서 핵심적인 갈등을 만듭니다. 전압을 절연해야 하는 필요성과 동시에 동일한 기판 재료를 통해 폐열을 제거해야 하는 필요성 사이의 갈등입니다.
열 관리 무시의 함정
가장 흔한 실수는 전용 열 전략 없이 전력 집약적인 설계에 표준 FR4를 사용하는 것입니다. 이는 부품이 안전 작동 온도를 초과하게 만들어 수명과 전체 제품의 신뢰성을 급격히 감소시킵니다.
상당한 열을 방출하는 모든 회로의 경우, 재료의 절연 특성에 의존할 수 없습니다. 방열판, 서멀 비아(thermal via) 또는 능동 냉각과 같은 열 관리 솔루션을 구현하여 재료의 절연 특성을 우회해야 합니다.
설계에 적합한 선택하기
귀하의 응용 분야의 열 부하는 FR4가 올바른 선택인지 그리고 어떻게 구현되어야 하는지를 결정하는 가장 중요한 요소입니다.
- 주요 초점이 저전력 디지털 로직 또는 아날로그 신호인 경우: 열 발생이 최소화되므로 표준 FR4가 이상적이고 비용 효율적인 선택입니다.
- 국소적인 핫스팟이 있는 중간 전력(예: 모터 드라이버, 소형 레귤레이터)에 중점을 두는 경우: FR4는 사용 가능하지만, 부품에서 열을 멀리 이동시키기 위해 서멀 비아 및 구리 필(copper pour)과 같은 열 관리를 설계에 통합해야 합니다.
- 고전력 응용 분야(예: 고휘도 LED, 전력 변환기)에 중점을 두는 경우: 표준 FR4는 종종 부적합하며, 금속 코어 PCB 또는 외부 방열판을 사용한 강력한 전략과 같은 대안을 적극적으로 고려해야 합니다.
궁극적으로, 재료가 스스로 열을 관리할 것이라고 기대하기보다는 FR4를 열 절연체로 취급하고 보드를 능동적으로 열을 관리하도록 설계해야 합니다.
요약표:
| 특성 | 값 / 등급 | 설계에 대한 주요 시사점 |
|---|---|---|
| 열전도도 | ~0.3 W/m·K | 열 전도체로서 성능이 낮음; 열 절연체 역할을 하여 핫스팟을 생성합니다. |
| 유리 전이 온도 (Tg) | 130°C - 180°C | 이 온도 근처 또는 이상에서 작동하면 구조적 무결성이 손상됩니다. |
| 난연성 | UL94 V-0 | 안전을 위해 자체 소화되지만, 고온 작동 신뢰성을 나타내지는 않습니다. |
우수한 열 관리를 위한 고성능 PTFE 부품이 필요하십니까? FR4의 한계는 까다로운 열 및 전기 환경에서 뛰어난 성능을 발휘하는 재료의 필요성을 강조합니다. KINTEK은 반도체, 의료 및 산업 분야를 위한 씰, 라이너 및 맞춤형 실험실 장비를 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤형 제작 서비스를 통해 신뢰성과 성능에 필요한 정확한 부품을 얻을 수 있습니다. 함께 열 문제를 해결합시다—지금 바로 전문가에게 문의하십시오!

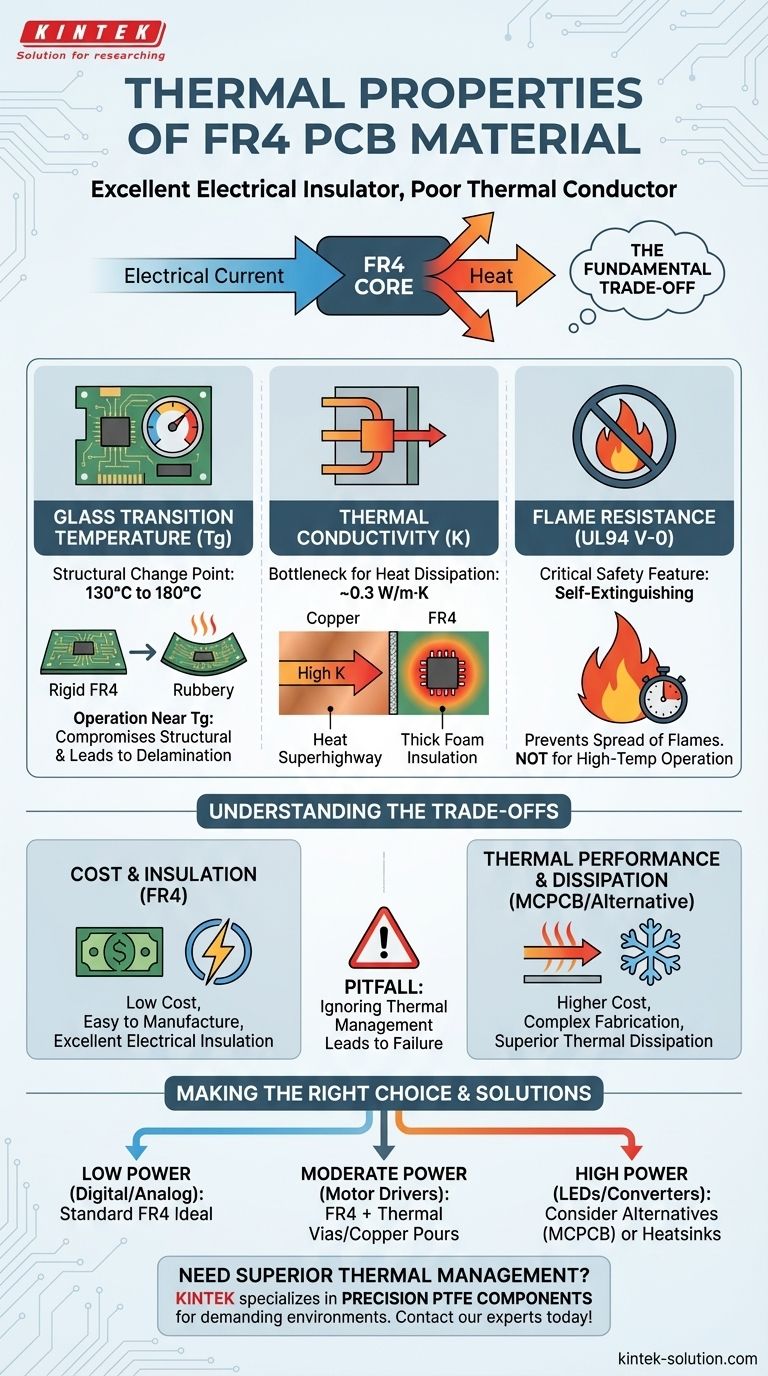

시각적 가이드
