테프론 캡슐화 O-링을 선택하는 핵심 요소는 적용 분야의 화학적 환경, 작동 온도 범위 및 기계적 요구 사항입니다. 이 O-링은 이음매 없는 테프론 재킷의 화학적 불활성과 실리콘 또는 FKM과 같은 내부 탄성체 코어의 유연성을 독특하게 결합하므로 최적의 성능을 위해 두 구성 요소의 특성을 신중하게 균형 있게 맞춰야 합니다.
테프론 캡슐화 O-링은 특수 하이브리드 씰입니다. 선택 과정은 단일 재료를 선택하는 것뿐만 아니라 외부 재킷을 화학 매체에, 내부 코어를 적용 분야의 물리적 요구 사항에 맞추는 것입니다.
2중 구조 이해하기
정보에 입각한 선택을 하려면 먼저 함께 작동하는 두 가지 구성 요소를 선택하고 있음을 이해해야 합니다. O-링의 성능은 외부 재킷과 내부 코어의 특성에 의해 정의됩니다.
외부 재킷: 화학적 보호막
이음매 없는 외부 재킷은 테프론 FEP 또는 PFA와 같은 불소수지로 만들어집니다. 이 층은 공정 매체와 직접 접촉하는 부분입니다.
주요 역할은 산, 용매, 알코올을 포함한 광범위한 공격적인 물질에 대한 뛰어난 내화학성을 제공하는 것입니다. 이 재킷은 또한 O-링에 낮은 마찰 표면을 제공합니다.
내부 코어: 복원력의 원천
내부 코어는 일반적으로 실리콘 또는 FKM(Viton®)으로 만들어진 표준 탄성체 O-링입니다. 이 코어는 매체와 접촉하지 않지만 O-링의 물리적 특성을 제공합니다.
코어는 씰에 유연성과 복원력(memory)을 제공하여 그루브 안으로 압축되고 지속적인 밀봉력을 가할 수 있게 합니다. 이 탄력 있는 코어가 없으면 단단한 테프론 재킷은 안정적인 씰을 형성할 수 없습니다.
적용 분야를 위한 코어 선택 기준
구조를 염두에 두고 다음 중요 요소에 대해 적용 분야를 평가할 수 있습니다.
화학적 호환성
이는 캡슐화된 O-링을 지정하는 가장 일반적인 이유입니다. 테프론 재킷은 시스템의 모든 화학 물질에 대해 완전히 불활성이어야 합니다. 여기에는 공정 유체뿐만 아니라 모든 세척 또는 멸균제가 포함됩니다.
작동 온도 범위
전체 O-링은 재킷과 코어 재료의 온도 한계 내에서 작동해야 합니다. 실리콘 코어는 매우 넓은 온도 범위를 제공하는 반면, FKM 코어는 더 높은 온도에서 압축 영구 줄어듦(compression set)에 대한 우수한 내성을 제공합니다.
탄성과 밀봉력
코어 재료는 O-링이 효과적으로 밀봉하는 능력을 결정합니다. 하드웨어의 압축 요구 사항을 고려해야 합니다. 캡슐화된 O-링은 표준 탄성체 씰보다 단단하며 올바르게 작동하려면 더 높은 초기 압착이 필요합니다.
상충 관계 이해하기
특정 시나리오에서 매우 효과적이지만 테프론 캡슐화 O-링이 만능 해결책은 아닙니다. 그 한계를 이해하는 것은 씰 실패를 방지하는 데 중요합니다.
유연성 감소
표준 고무 O-링과 비교할 때 캡슐화된 버전은 상당히 덜 유연합니다. 이로 인해 설치가 더 어려워질 수 있으며 재킷 손상 없이 적절하게 맞도록 그루브 치수를 신중하게 고려해야 합니다.
손상에 대한 취약성
얇은 테프론 재킷은 O-링의 강점이자 약점입니다. 마모성 매체, 그루브의 거친 표면 마감 또는 부적절한 설치 도구에 의해 쉽게 긁히거나 손상될 수 있습니다. 재킷에 틈이 생기면 취약한 내부 코어가 화학적 공격에 노출되어 급격한 고장으로 이어집니다.
더 높은 비용
다중 재료 구조 및 제조 공정으로 인해 캡슐화된 O-링은 표준 단일 재료 탄성체 씰보다 더 비쌉니다. 이 비용은 다른 씰이 실패할 수 있는 공격적인 환경에서 성능을 발휘하여 가동 중지 시간과 유지 보수를 줄임으로써 정당화됩니다.
시스템에 맞는 올바른 선택하기
최종 결정은 주요 엔지니어링 목표에 대한 명확한 이해를 바탕으로 이루어져야 합니다.
- 공격적인 화학 물질을 정적 환경에서 밀봉하는 것이 주된 목표인 경우: 캡슐화된 O-링은 단단한 테프론의 내화학성과 우수한 밀봉 능력을 결합하여 이상적인 선택입니다.
- 고온 환경 관리가 주된 목표인 경우: 열적 요구 사항에 가장 잘 맞는 코어 재료(범위는 실리콘, 안정성은 FKM)를 선택하십시오.
- 시스템에 마모성 매체 또는 동적 움직임이 포함된 경우: 주의해서 진행하십시오. 하드웨어 표면이 매끄러운지 확인해야 하며 더 내구성이 뛰어난 단일 재료 씰이 더 안정적일 수 있는지 고려해야 합니다.
올바른 씰을 선택하는 것은 재료의 능력을 적용 분야의 요구 사항과 정확하게 일치시키는 문제입니다.
요약표:
| 선택 요소 | 주요 고려 사항 | 재료 영향 |
|---|---|---|
| 화학적 호환성 | 공정 유체 및 세척제에 대한 내성 | 테프론(FEP/PFA) 재킷이 불활성 제공 |
| 작동 온도 | 최소 및 최대 작동 온도 | 코어(실리콘/FKM)가 열 안정성 결정 |
| 밀봉력 및 유연성 | 필요한 압축 및 그루브 설계 | 내부 코어가 복원력 제공; 재킷은 단단함 |
| 기계적 환경 | 마모성 물질 또는 동적 움직임의 존재 | 재킷이 손상에 취약함; 표면은 매끄러워야 함 |
공격적인 환경에 대한 안정적인 씰이 필요하십니까? KINTEK은 맞춤형 테프론 캡슐화 O-링을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 화학적 불활성과 기계적 복원력을 결합한 정밀 엔지니어링 씰을 제공합니다. 프로토타입부터 대량 주문까지, 당사의 맞춤형 제작은 귀사의 씰이 정확한 적용 분야 요구 사항을 충족하도록 보장합니다. 지금 문의하여 특정 요구 사항에 대해 논의하고 시스템의 안정성을 향상시키십시오!

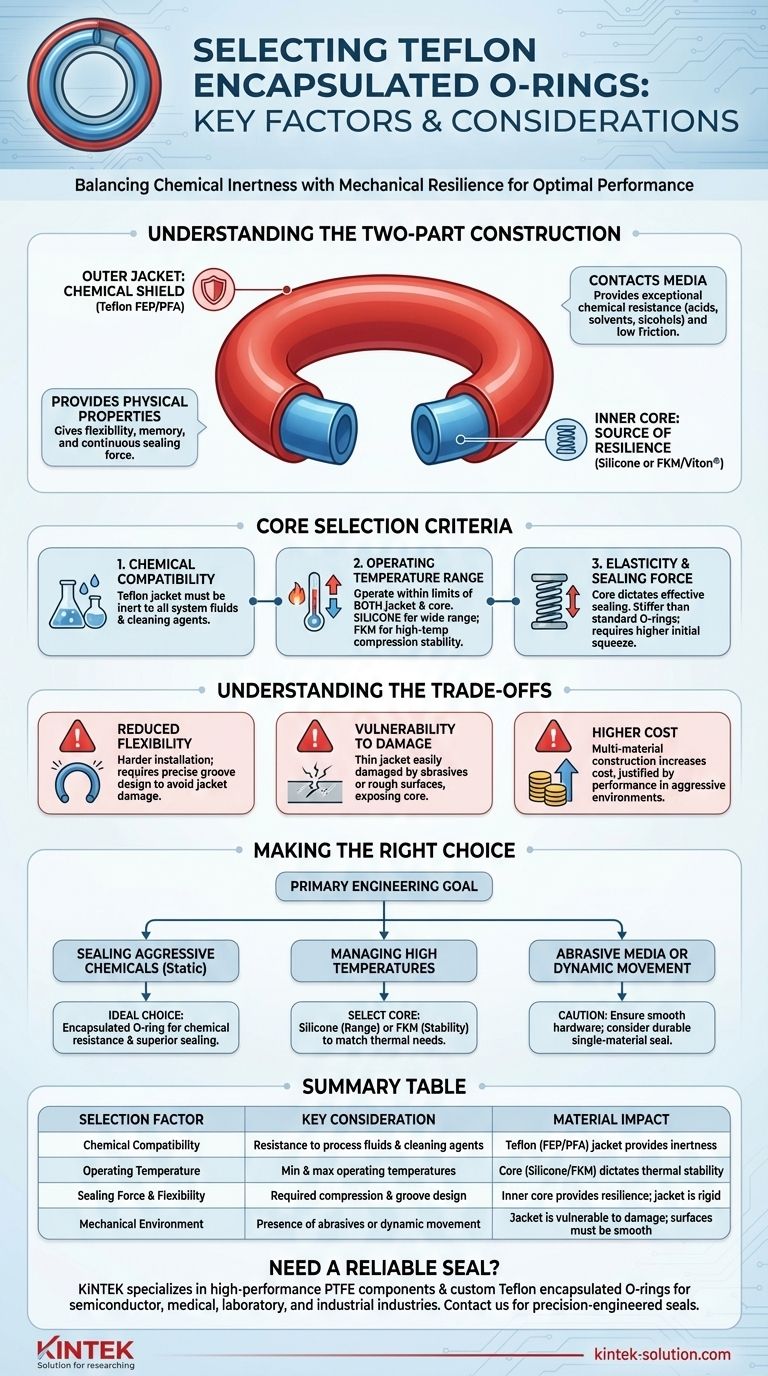

시각적 가이드
