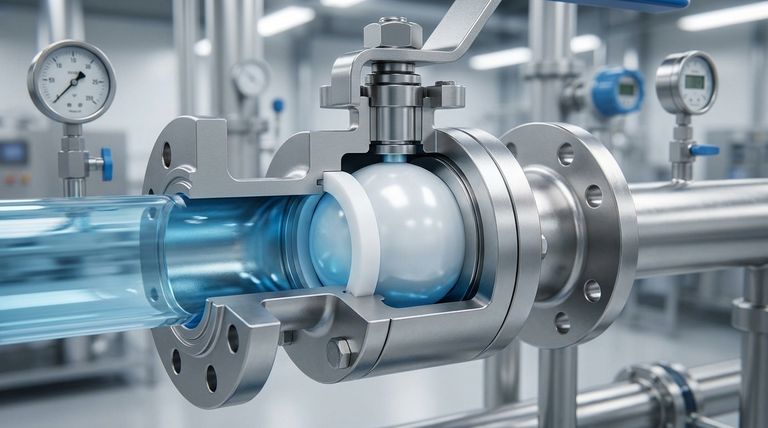

플로팅 볼 밸브는 지지되지 않은 볼을 사용하여 씰을 생성하는 쿼터 턴 밸브입니다. 볼이 기계적으로 고정된 설계와 달리, 이 밸브는 상류 라인 압력 자체에 의존하여 자유롭게 떠 있는 볼을 하류 시트에 밀착시킵니다. 이 간단한 압력 작동식 메커니즘이 흐름을 효과적으로 차단하는 요소입니다.
플로팅 볼 밸브의 핵심 원리는 공정 유체의 자체 힘을 사용하는 것입니다. 닫힐 때, 상류 압력은 볼을 하류로 밀어내어 반대쪽 시트에 압축시켜 단단하고 신뢰할 수 있는 씰을 형성합니다.
플로팅 씰의 메커니즘
플로팅 볼 밸브를 이해하려면 시스템 압력을 활용하는 방식을 이해해야 합니다. 이 설계는 우아하게 단순하지만 볼, 시트 및 유체 간의 정밀한 상호 작용에 의존합니다.
밸브 시트의 역할
두 개의 밸브 시트는 볼을 지지하는 중요한 구성 요소입니다. 이들은 일반적으로 PTFE(테플론) 또는 TFM과 같은 변형된 재료와 같은 부드럽고 탄력 있는 재료로 만들어집니다.
이 시트는 두 가지 기능을 수행합니다. 밸브 본체 내에서 볼을 제자리에 고정하고 기포가 새지 않는 씰을 만드는 데 필요한 부드러운 표면을 제공합니다.
상류 압력이 씰을 생성하는 방법
밸브가 열려 있을 때는 볼의 양쪽에 압력이 균등하게 가해집니다. 그러나 밸브가 닫힘 위치로 회전하면 이 균형이 깨집니다. 그러면 상류 라인 압력이 볼의 전체 노출된 표면에 힘을 가하여 흐름 방향으로 볼을 밀어내는 상당한 순 힘을 생성합니다.
"플로팅" 작동 상세
이 불균형한 힘으로 인해 볼이 밸브 공동 내에서 "떠다니거나" 아주 작은 거리를 이동하게 됩니다. 이는 하류 시트와 단단히 접촉할 때까지 이동합니다.
라인 압력의 힘은 볼을 이 부드러운 시트 재료에 압축시켜 매우 효과적인 씰을 만듭니다. 라인 압력이 높을수록 씰링 힘은 더 강해집니다.
주요 설계 구성 요소
플로팅 볼 밸브의 효율성은 함께 작동하는 몇 가지 핵심 부품의 시너지 효과에서 비롯됩니다.
볼
중심 구성 요소는 중앙을 관통하는 구멍, 즉 보어(bore)가 있는 구형 볼입니다. 보어가 파이프와 정렬되면 흐름이 방해받지 않습니다. 90도 회전하면 볼의 단단한 벽이 흐름을 차단합니다.
시트
언급했듯이 시트는 일반적으로 PTFE와 같은 폴리머로 만든 링입니다. 이들은 볼을 지지하고 씰링 표면을 제공하는 데 필수적입니다.
스템 및 본체
스템(stem)은 볼 상단에 연결되어 외부 핸들이나 액추에이터가 볼을 회전시킬 수 있도록 합니다. 본체(body)는 모든 구성 요소를 포함하고 라인 압력을 견디는 외부 케이싱입니다.
상충 관계 이해
효과적이고 널리 사용되지만, 플로팅 볼 밸브 설계에는 인식해야 할 고유한 한계가 있습니다.
주요 한계: 압력 및 크기
라인 압력에 대한 씰링 의존성은 설계의 주요 제약이기도 합니다. 고압 또는 대구경 응용 분야에서 볼을 하류 시트에 밀어 넣는 힘은 엄청날 수 있습니다.
이러한 엄청난 힘은 밸브 작동에 필요한 토크를 극적으로 증가시킬 수 있습니다. 또한 조기 시트 마모나 손상(시트 압출이라고 하는 현상)을 유발할 수 있습니다. 이러한 이유로 플로팅 볼 밸브는 일반적으로 더 작은 크기와 중간 압력에서 가장 많이 사용됩니다.
트러니언 밸브와의 비교
고압 및 대구경 응용 분야의 경우 트러니언 장착 볼 밸브(trunnion-mounted ball valve)가 대신 사용되는 경우가 많습니다. 트러니언 설계에서는 볼이 상단 및 하단 지지대(트러니언)에 의해 기계적으로 고정되며, 시트는 고정된 볼을 향해 이동하고 밀봉되도록 활성화됩니다. 이 설계는 높은 힘을 훨씬 더 효과적으로 관리합니다.
플로팅 볼 밸브를 지정해야 하는 경우
올바른 밸브를 선택하는 것은 전적으로 응용 분야의 요구 사항에 따라 달라집니다.
- 주요 초점이 범용적이고 비용 효율적인 서비스인 경우: 플로팅 볼 밸브의 단순한 설계와 적은 구성 요소 수는 표준, 저압 시스템에 경제적이고 신뢰할 수 있는 선택입니다.
- 더 작은 파이프 직경(예: 6인치 미만)으로 작업하는 경우: 플로팅 볼 밸브는 라인 압력으로 인한 높은 작동 토크가 심각한 문제가 되지 않는 소형 라인의 업계 표준입니다.
- 응용 분야에서 저압~중압 차단이 필요한 경우: 이 설계는 라인 압력이 강력한 씰을 생성하기에 충분하지만 시트를 손상시키거나 작동을 어렵게 할 정도로 높지 않은 환경에서 탁월합니다.
이 압력 작동식 씰링 원리를 이해함으로써 설계가 진정으로 뛰어난 시나리오에서 이러한 밸브를 자신 있게 지정하고 적용할 수 있습니다.
요약표:
| 특징 | 설명 |
|---|---|
| 씰링 원리 | 상류 라인 압력이 플로팅 볼을 하류 시트에 밀어냅니다. |
| 주요 구성 요소 | 플로팅 볼, 탄력 있는 PTFE/TFM 시트, 스템 및 밸브 본체. |
| 이상적인 용도 | 비용 효율적이며, 일반적으로 < 6인치인 소구경의 저압~중압 응용 분야. |
| 한계 | 고압은 작동 토크를 증가시키고 대구경 응용 분야에서 시트 마모를 유발할 수 있습니다. |
중요 밸브에 대한 안정적이고 고성능의 씰이 필요하십니까?
밸브 내부의 씰링 표면은 성능에 매우 중요합니다. KINTEK에서는 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 밸브 시트를 포함하여 정밀한 PTFE 및 TFM 부품 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든 당사의 전문 지식은 기포가 새지 않는 씰과 오래 지속되는 내구성을 보장합니다.
오늘 저희 전문가에게 연락하여 맞춤 제작 요구 사항에 대해 논의하십시오.

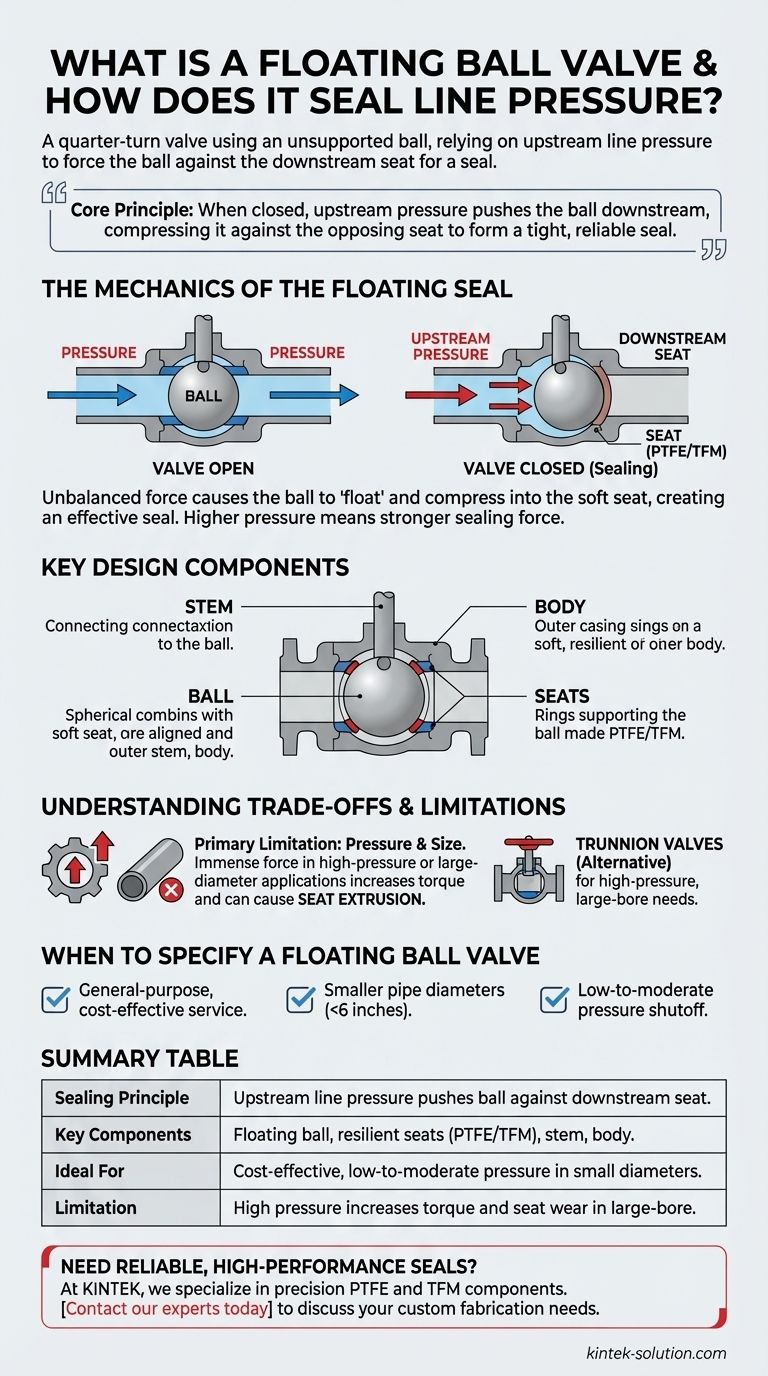

시각적 가이드
