Ptfe 라이닝 볼 밸브란 무엇인가요? 공격적인 화학 물질을 위한 내부식성 솔루션

간단히 말해서, PTFE 라이닝 볼 밸브는 유체와 접촉하는 모든 내부 표면이 PTFE(폴리테트라플루오로에틸렌) 보호층으로 코팅된 표준 산업용 밸브입니다. 이 설계는 볼 밸브의 간단하고 안정적인 유체 제어 기능과 PTFE의 뛰어난 내화학성을 결합하여 매우 부식성이 강하거나 공격적인 유체를 처리하기 위한 견고한 솔루션을 만듭니다.

PTFE 라이닝 볼 밸브의 핵심 목적은 밸브의 구조용 금속 부품을 제어하는 부식성 유체로부터 격리하는 것입니다. PTFE 라이너는 불활성이며 논스틱 장벽 역할을 하여 표준 금속 밸브를 빠르게 파괴할 환경에서 밸브의 무결성과 수명을 보장합니다.

PTFE 라이닝 볼 밸브란 무엇인가요? 공격적인 화학 물질을 위한 내부식성 솔루션

설계가 화학적 격리를 달성하는 방법

PTFE 라이닝 볼 밸브는 복잡한 메커니즘이 아닙니다. 그 효과는 입증된 밸브 설계에 독특한 재료를 영리하게 적용하는 데서 나옵니다.

표준 볼 밸브 코어

그 중심에는 기존의 볼 밸브가 있습니다. 이 밸브는 중앙에 구멍(또는 보어)이 있는 회전하는 구를 사용합니다. 보어가 파이프와 정렬되면 밸브가 열리고, 90도 회전하면 구의 단단한 부분이 흐름을 차단하여 밸브가 닫힙니다.

보호용 PTFE 장벽

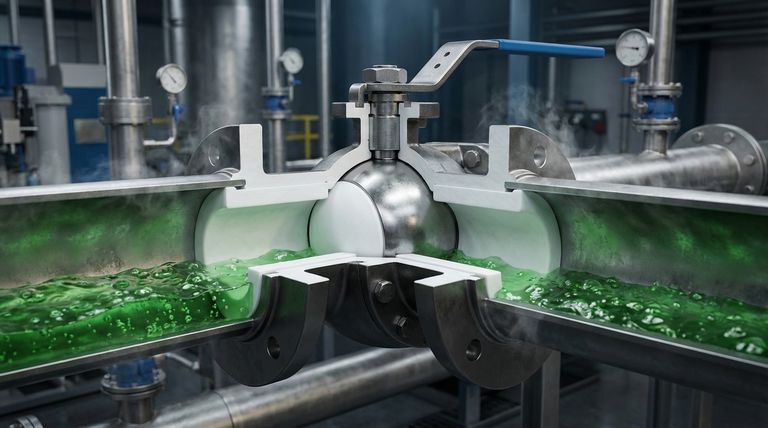

가장 중요한 혁신은 PTFE 라이닝입니다. 두꺼운 PTFE 층이 밸브 본체 내부에 적용되며 회전하는 볼과 스템 주위에도 성형됩니다. 이는 공정 유체(공격적인 산, 용매 또는 기타 화학 물질)가 화학적으로 불활성인 PTFE에만 접촉하도록 보장합니다.

목표: 완벽한 유체 격리

이 설계는 유체를 밸브의 구조용 금속(일반적으로 탄소강 또는 스테인리스강)으로부터 효과적으로 분리합니다. 이는 부식, 유체 오염 및 궁극적으로 밸브 자체의 고장을 방지합니다.

PTFE가 선택되는 재료인 이유

PTFE는 상표명 Teflon®으로 널리 알려져 있으며, 단순한 플라스틱이 아닙니다. 이 재료는 이 까다로운 역할에 독특하게 적합한 특성의 희귀한 조합을 가지고 있습니다.

타의 추종을 불허하는 내화학성

PTFE는 화학적 공격에 거의 불침투성입니다. 거의 모든 산업용 화학 물질, 산, 알칼리 및 유기 용매에 매우 강하여 가장 공격적인 응용 분야에 기본 선택이 됩니다.

극한의 온도 안정성

이 재료는 광범위한 온도 범위에서 무결성과 성능을 유지하며, 일반적으로 -196°C ~ +260°C(-320°F ~ +500°F) 서비스용으로 정격화됩니다.

극도로 낮은 마찰

PTFE는 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가지므로 놀라울 정도로 논스틱하고 "미끄럽습니다". 이는 밸브가 더 낮은 토크로 원활하게 작동하고 내부 표면에 유체가 쌓일 가능성을 줄여줍니다.

상충 관계 이해

매우 효과적이지만 PTFE 라이닝 밸브는 특수한 도구이며 그 설계에는 이해해야 할 특정 제한 사항이 따릅니다.

압력 및 온도 경계

온도 범위는 넓지만 PTFE는 여전히 금속이 아닌 폴리머입니다. 라이닝된 밸브는 일반적으로 견고한 고성능 금속 시트 볼 밸브에 비해 최대 압력 및 온도 정격이 낮습니다. 고압 증기 또는 기타 극한 온도 서비스에는 적합하지 않습니다.

마모성 유체에 대한 민감성

PTFE는 부식성 환경에서 탁월하지만 비교적 부드러운 재료입니다. 단단한 마모성 입자(슬러리)를 포함하는 유체에 의해 손상되어 라이닝이 마모되고 밸브 무결성이 손상될 수 있습니다.

라이너 품질의 중요성

제조 공정이 중요합니다. PTFE는 접착력이 약하기 때문에 라이너를 밸브 본체에 고정하는 방법이 가장 중요합니다. 제조 품질이 낮은 라이너는 박리되거나 파손되어 격납에 치명적인 파손을 초래할 수 있습니다.

응용 분야에 적합한 선택

올바른 밸브를 선택하려면 밸브의 기능을 공정 유체 및 작동 조건의 요구 사항과 일치시켜야 합니다.

공격적인 화학 물질 처리가 주요 초점인 경우: PTFE 라이닝 볼 밸브는 비교할 수 없는 내식성을 제공하므로 거의 확실히 올바른 선택입니다.
고순도 응용 분야가 주요 초점인 경우: PTFE의 불활성, 논스틱 및 종종 FDA 승인된 특성은 식품, 음료 및 제약 공정에 탁월한 선택입니다.
고압 또는 고온 증기가 주요 초점인 경우: 금속 시트 볼 밸브와 같이 심각한 서비스용으로 설계된 다른 밸브 클래스를 찾아야 합니다.
마모성 슬러리 제어가 주요 초점인 경우: 주의를 기울이고 세라믹과 같은 더 단단한 라이닝 재료 또는 마모 저항을 위해 특별히 설계된 설계를 고려하십시오.

궁극적으로 PTFE 라이닝 볼 밸브는 표준 밸브가 실패할 수 있는 곳에서 안전하고 안정적인 유체 제어를 제공하도록 설계된 특수 솔루션입니다.

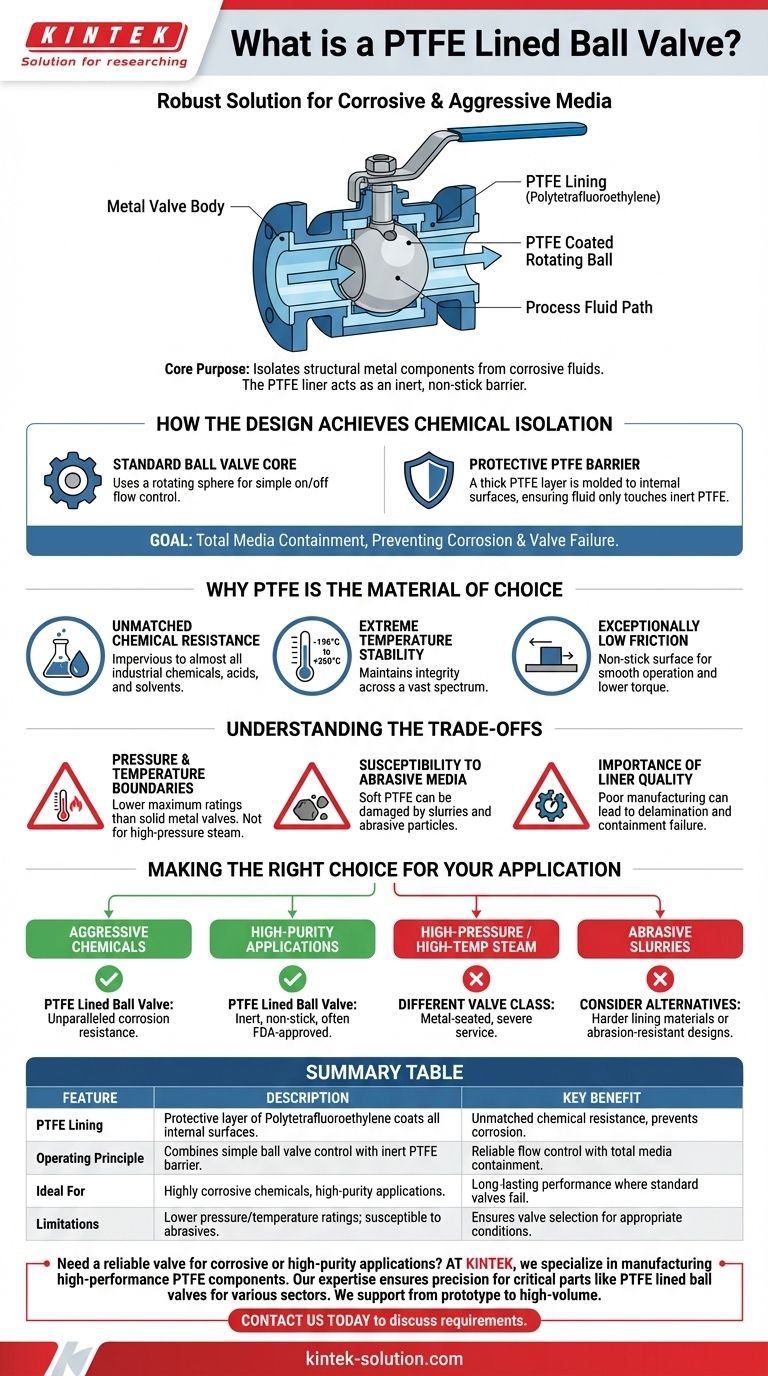

요약표:

특징	설명	주요 이점
PTFE 라이닝	폴리테트라플루오로에틸렌의 보호층이 모든 내부 표면을 덮습니다.	타의 추종을 불허하는 내화학성을 제공하고 부식을 방지합니다.
작동 원리	볼 밸브의 간단한 켜기/끄기 제어와 PTFE의 불활성 장벽을 결합합니다.	완벽한 유체 격리를 통한 안정적인 유체 제어.
이상적인 용도	고부식성 화학 물질, 고순도 응용 분야(식품, 제약).	금속 밸브를 파괴하는 환경에서 오래 지속되는 성능.
제한 사항	금속 밸브보다 낮은 압력/온도 정격; 마모성 슬러리에 취약함.	적절한 서비스 조건에 대해 밸브가 선택되도록 보장합니다.
