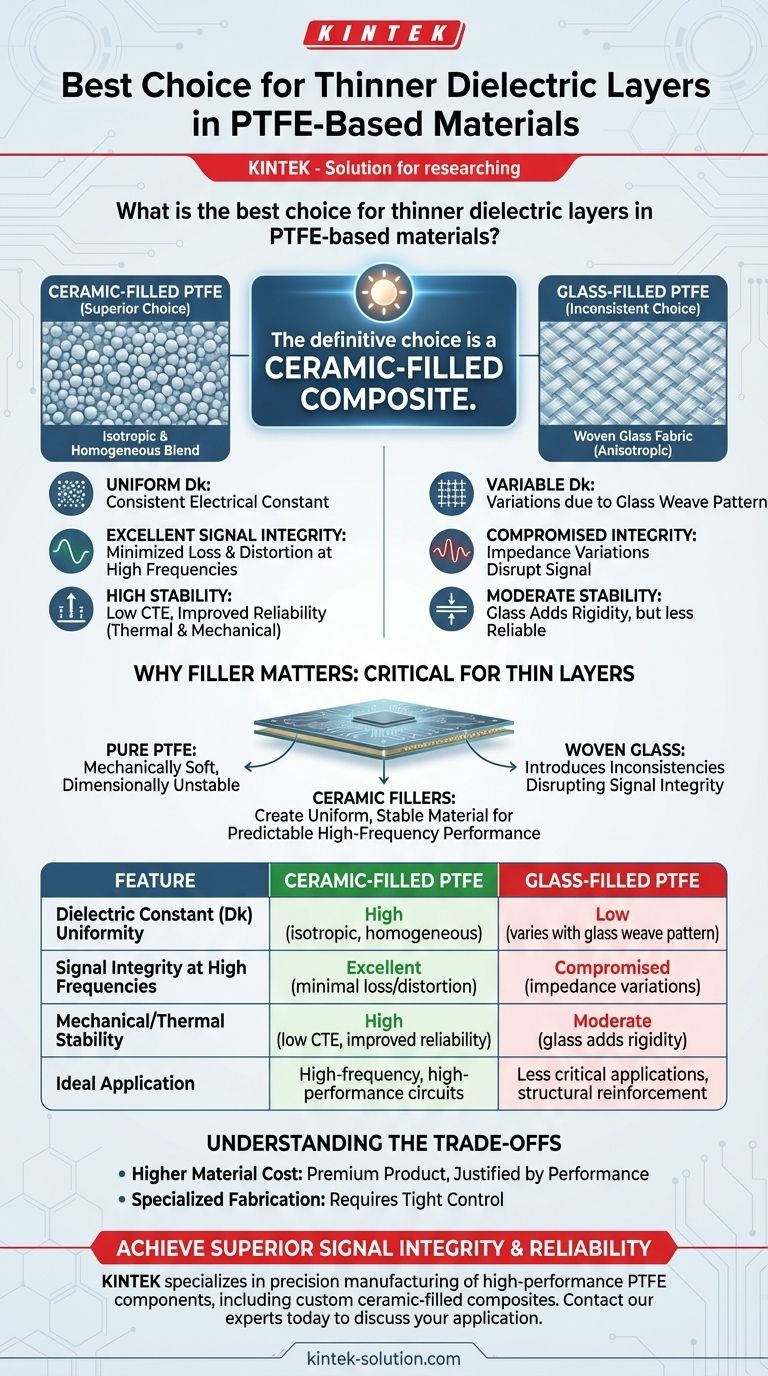

PTFE 기반 애플리케이션에서 더 얇은 유전체 층을 위한 소재를 선택할 때 세라믹 충전 PTFE는 우수한 전기적 특성, 기계적 안정성 및 고주파 환경에서의 성능으로 인해 최적의 선택으로 떠오르고 있습니다.이 소재는 유전체 강도와 박막 실현 가능성이 균형을 이루고 있어 첨단 전자 및 통신에 이상적입니다.아래에서 세라믹 충진 PTFE가 뛰어난 이유와 선택 시 고려해야 할 사항을 살펴보세요.
핵심 포인트 설명:
-
세라믹 충전 PTFE: 얇은 유전체 층에 최적
- 고주파 성능:세라믹 필러(예: 알루미나 또는 실리카)는 PTFE의 유전체 특성을 향상시켜 RF/마이크로파 애플리케이션에서 신호 손실을 줄이고 안정성을 유지합니다.
- 더 얇은 층 실현 가능성:이 복합재는 두께를 줄여도 기계적 무결성을 유지하여 비충진 PTFE에서 흔히 발생하는 취성 또는 박리 위험을 방지합니다.
- 열 관리:필러는 열 전도성을 개선하여 밀집된 회로에서 열을 방출하는 데 중요합니다.
-
다른 PTFE 변종이 부족한 이유
- 비충진 PTFE:기계적 보강이 부족하여 얇은 층에서 응력을 받으면 변형이 발생합니다.
- 유리 충전 PTFE:세라믹 충전 옵션에 비해 유전체 손실이 높아 고주파 효율이 제한됩니다.
- 금속 충전 PTFE:전도성 필러는 유전체 특성을 손상시켜 절연 층에 적합하지 않습니다.
-
주요 선택 기준
- 유전 상수(Dk):세라믹으로 채워진 PTFE는 조정 가능한 Dk(2.1-10+)를 제공하여 고속 신호에 대한 임피던스 매칭을 가능하게 합니다.
- 탄젠트 손실(Df):고주파 앱에 중요; 세라믹 필러는 에너지 손실을 최소화합니다(Df <0.001).
- 가공성: 라미나 PTFE 등급은 세라믹 필러를 사용하여 정밀한 라미네이션을 위해 설계되어 균일한 얇은 층을 보장합니다.
-
애플리케이션별 고려 사항
- 5G/6G 인프라:초저손실 소재가 필요하며 실리카 충전 PTFE가 최고의 경쟁자입니다.
- 유연한 PCB:얇음과 유연성 사이의 균형이 필요하며, 마이크로 파우더 세라믹 필러가 균열을 방지합니다.
- 고온 환경:알루미나로 채워진 PTFE는 성능 저하 없이 열 순환을 견뎌냅니다.
-
장단점 및 대안
- 비용:세라믹 충전 PTFE는 표준 등급보다 가격이 비싸지만 중요한 앱의 성능으로 인해 정당화됩니다.
- 대체 소재:비 RF 애플리케이션의 경우 폴리이미드 필름(예: Kapton)으로도 충분할 수 있지만 PTFE의 낮은 Df가 부족합니다.
설계자는 세라믹 충진 PTFE를 우선시함으로써 신뢰성이나 전기적 성능의 저하 없이 더 얇은 유전체를 구현할 수 있습니다.맞춤형 솔루션의 경우 제조업체와 협력하여 프로젝트의 요구 사항에 맞는 필러 비율과 가공 방법을 선택합니다.
요약 표:
| 특징 | 세라믹 충전 PTFE | 비충진 PTFE | 유리 충전 PTFE |
|---|---|---|---|
| 유전체 상수 | 조정 가능(2.1-10+) | 낮음(~2.1) | 보통(~3.5) |
| 손실 탄젠트(Df) | 매우 낮음(<0.001) | 낮음(~0.0002) | 높음(~0.002) |
| 기계적 안정성 | 우수(박막 가능) | 나쁨(쉽게 변형됨) | 양호(하지만 부서지기 쉬움) |
| 열 전도성 | 개선됨(열 방출) | 낮음 | 보통 |
| 최적 대상 | 고주파, 5G/6G, RF | 일반 절연 | 중요하지 않은 RF 앱 |
