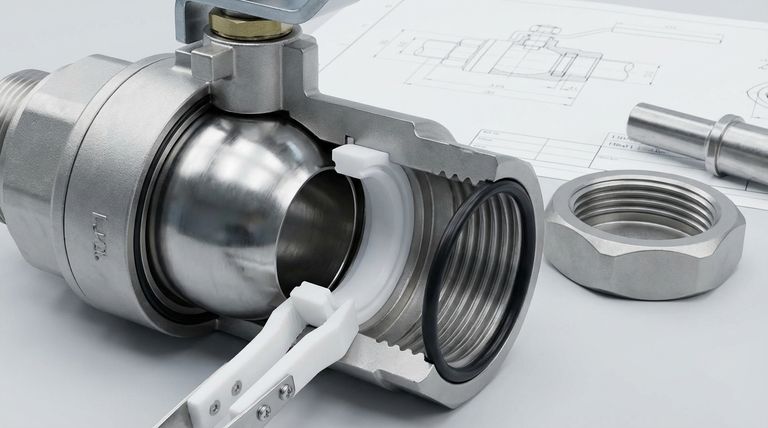

둘 다 씰링 장치이지만, 볼 밸브 시트와 O-링은 밸브 내에서 근본적으로 다른 목적을 수행합니다. 밸브 시트는 회전하는 볼을 밀봉하기 위해 특별히 설계된 고도로 정밀하게 제작된 반강성 링으로, 유체 압력과 기계적 응력을 모두 관리합니다. 반면, O-링은 밸브 스템과 본체 사이와 같이 움직이지 않는 부품 사이에 정적 씰을 만드는 데 사용되는 더 간단하고 탄성이 높은 개스킷입니다.
핵심적인 차이점은 기능에 있습니다. 밸브 시트는 움직이는 부품(볼)에 대해 동적 씰을 생성하는 반면, O-링은 일반적으로 고정된 부품 사이에 정적 씰을 생성합니다.
볼 밸브 시트의 역할
시트는 볼 밸브의 주요 차단 기능을 담당하는 중요한 구성 요소입니다. 단순한 개스킷이 아니라 구조적 씰입니다.
동적 표면에 대한 씰링
밸브 시트의 주된 임무는 볼의 매끄럽고 회전하는 표면에 단단히 밀착되는 것입니다. 밸브가 닫힌 위치에 있을 때 유체의 흐름을 막기 위해 완벽하고 기포가 새지 않는 씰을 만들기 위해 적절하게 변형되어야 합니다.
기계적 응력 분산
밸브가 닫힐 때 시트는 라인 압력이 볼에 가하는 힘을 흡수하고 분산시킵니다. 이는 볼과 밸브 본체의 손상을 방지하여 수천 번의 사이클에 걸쳐 안정적이고 내구성 있는 차단을 보장합니다.
정밀한 형상 및 재료
시트는 PTFE(테플론), RPTFE 또는 PEEK와 같은 견고하고 반강성인 재료로 정밀하게 가공됩니다. 이러한 재료는 원활한 밸브 작동을 위해 낮은 마찰을 제공하는 동시에 마모 및 화학적 공격에 저항할 만큼 충분히 강합니다.
O-링의 역할
O-링은 엔지니어링 분야에서 가장 일반적인 씰 유형 중 하나로, 정적 응용 분야에서 단순성과 효율성 때문에 사용됩니다.
정적 씰 생성
볼 밸브에서 O-링은 볼 자체를 밀봉하는 데 사용되지 않습니다. 대신, 대기로의 누출을 방지하기 위해 밸브 스템을 밀봉하거나 밸브 본체의 두 부분을 밀봉하는 것과 같이 움직이지 않는 부품 사이의 홈에 배치됩니다.
단순성과 탄성
O-링의 기능은 간단합니다. 두 표면 사이의 홈에 압축됩니다. 그 고유의 탄성은 외부로 밀어내어 미세한 틈을 채우고 유체가 빠져나가는 것을 방지합니다.
높은 재료 다양성
O-링은 NBR, FKM (Viton®), EPDM 및 FFKM과 같은 광범위한 엘라스토머로 만들어집니다. 이를 통해 다양한 화학 물질 및 작동 온도에 대한 특정 호환성을 위해 선택할 수 있습니다.
주요 차이점 이해
시트와 O-링의 뚜렷한 역할은 설계, 재료 및 고장 방식을 결정합니다. 이들을 혼동하면 잘못된 유지보수 및 문제 해결로 이어질 수 있습니다.
기능: 동적 대 정적
이것이 가장 중요한 차이점입니다. 시트는 움직이는 볼을 밀봉하는 고응력, 동적 환경을 위해 설계되었습니다. O-링은 고정된 두 부품을 밀봉하는 더 간단한 작업을 위해 설계되었습니다.
형상: 정밀 설계 링 대 단순 개스킷
밸브 시트는 볼에 맞게 설계된 특정 프로파일을 가진 엔지니어링 부품입니다. O-링은 홈에 압축되도록 설계된 단순하고 표준화된 토러스(도넛 모양)입니다.
힘: 응력 분산 대 단순 압축
시트는 밸브 작동으로 인한 상당한 기계적 부하를 관리해야 합니다. O-링은 압착되는 것만으로 작동하며, 씰을 유지하기 위해 탄성 특성에 의존합니다.
일반적인 함정과 고려 사항
올바른 구성 요소를 선택하고 그 한계를 이해하는 것이 밸브 수명을 위해 중요합니다.
임계 온도 한계
모든 씰과 마찬가지로 시트와 O-링 모두 엄격한 온도 한계를 가집니다. 잘못된 재료로 만들어진 O-링은 고온에서 연화되거나 녹아 스템이나 본체에서 치명적인 누출을 유발할 수 있습니다.
시트 마모 및 고장
움직이는 부품과 지속적으로 접촉하기 때문에 시트는 주요 마모 품목입니다. 시간이 지남에 따라 마모나 화학적 공격으로 시트가 침식되어 밸브가 완전히 닫혀 있을 때도 유체를 "통과"시키거나 누출시킬 수 있습니다.
O-링 압축 변형
시간이 지남에 따라 온도 변화에 노출되면 O-링은 탄성을 잃고 영구적으로 평평해질 수 있습니다. 이러한 "압축 변형(compression set)"은 더 이상 홈 벽에 다시 밀어붙이지 않게 되어 정적 누출이 발생할 수 있음을 의미합니다.
밸브 누출 정확하게 진단하기
이러한 구성 요소의 차이점을 이해하면 밸브 문제를 효과적으로 해결할 수 있는 능력을 갖추게 됩니다.
- 완전히 닫혔을 때 밸브를 통해 유체가 누출되는 것이 주요 문제인 경우: 문제는 거의 확실하게 마모되거나 손상되었거나 호환되지 않는 밸브 시트입니다.
- 밸브 스템이나 본체 조인트에서 유체가 새어 나오는 것이 주요 문제인 경우: 문제는 O-링 또는 기타 정적 패킹 재료의 고장을 나타냅니다.
어디를 봐야 할지 아는 것이 빠르고 효과적인 수리를 위한 첫 번째 단계입니다.
요약표:
| 특징 | 볼 밸브 시트 | O-링 |
|---|---|---|
| 주요 기능 | 움직이는 볼에 대한 동적 씰 | 고정 부품 사이의 정적 씰 |
| 씰링 작용 | 밸브를 통한 유체 흐름 밀봉 | 스템 또는 본체 조인트의 누출 밀봉 |
| 일반적인 고장 | 마모되어 내부 누출 유발 | 탄성 상실 (압축 변형) |
| 일반적인 재료 | PTFE, RPTFE, PEEK | NBR, FKM (Viton®), EPDM |
귀하의 중요 응용 분야를 위한 고성능 씰이 필요하십니까?
신뢰성을 위해서는 밸브 시트와 O-링의 뚜렷한 역할을 이해하는 것이 중요합니다. KINTEK은 반도체, 의료 및 실험실과 같은 까다로운 산업을 위한 맞춤형 밸브 시트 및 씰을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 다음을 보장합니다.
- 정밀 생산: 정확한 장착과 오래 지속되는 성능을 위해 설계된 씰.
- 재료 전문 지식: 특정 화학 및 온도 요구 사항에 맞는 올바른 PTFE 또는 기타 폴리머.
- 맞춤 제작: 프로토타입부터 대량 주문까지, 귀하의 요구에 맞는 솔루션을 제공합니다.
씰 고장으로 운영을 저해하지 마십시오. 지금 바로 전문가에게 문의하여 귀하의 응용 분야에 대해 논의하고 맞춤형 솔루션을 얻으십시오!

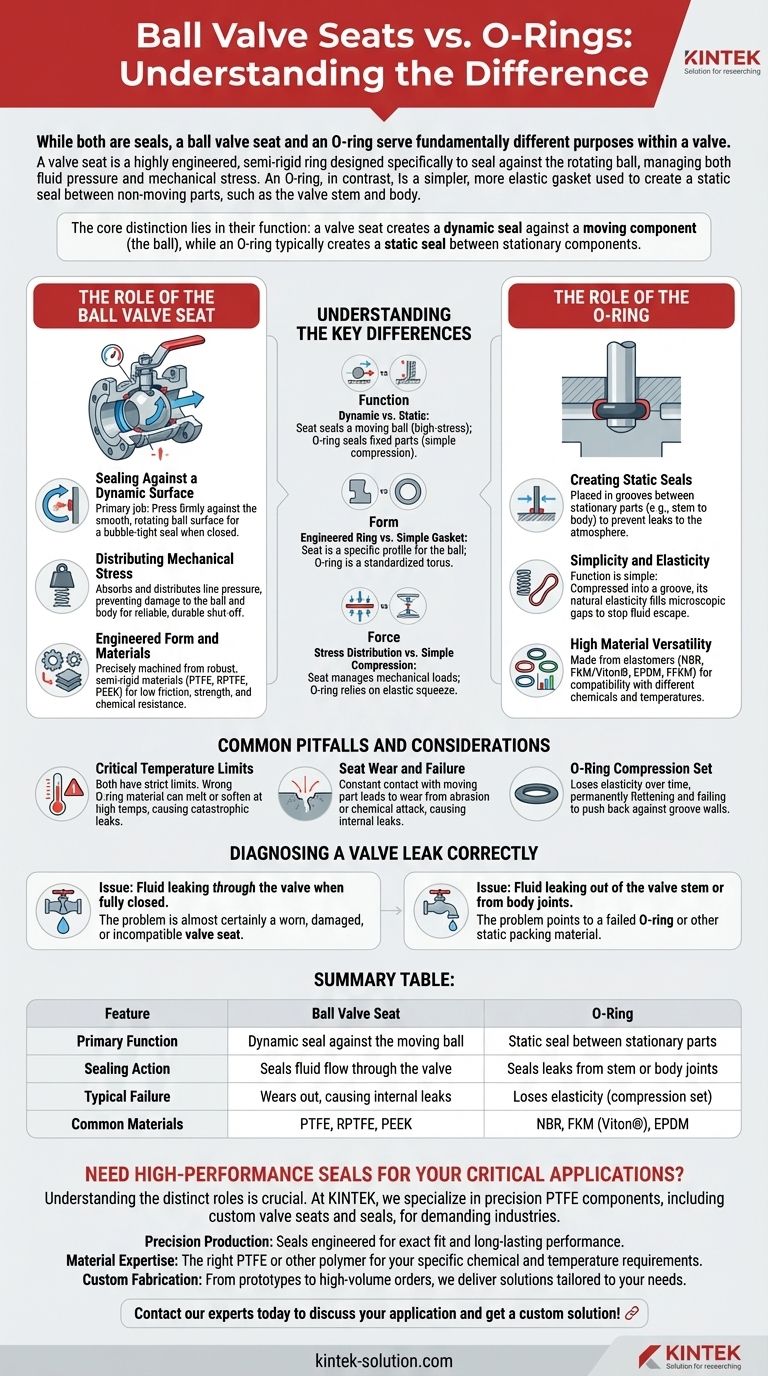

시각적 가이드
