올바른 볼 밸브 시트 재료를 선택하는 것은 밸브의 효과적인 씰링 능력과 안전한 작동을 직접적으로 결정하는 매우 중요한 결정입니다. 시트는 볼에 대해 누출 방지 씰을 만드는 역할을 하는 부품이며, 잘못된 재료 선택은 석유화학부터 제약에 이르는 산업에서 공정과 환경 모두를 위태롭게 하는 밸브 고장으로 이어질 수 있습니다.
밸브의 핵심 기능은 유체 흐름을 제어하는 것이며, 이는 전적으로 씰의 무결성에 달려 있습니다. 밸브 시트 재료는 누출을 방지하고 안정적인 성능을 보장하기 위해 해당 응용 분야의 특정 요구 사항에 화학적, 열적, 기계적 특성을 엄격하게 일치시켜 선택해야 합니다.
밸브 시트의 중요한 역할
볼 밸브의 성능은 가장 약한 부품만큼만 우수하며, 시트는 종종 씰링에 가장 중요한 요소입니다. 시트의 기능을 이해하는 것이 정보에 입각한 재료 선택을 하는 데 핵심입니다.
주요 씰링 구성 요소
밸브 시트는 밸브 본체와 회전하는 볼 사이에 위치하는 링입니다. 밸브가 닫힌 위치에 있을 때 볼이 시트에 단단히 눌려 유체의 흐름을 막는 주 씰을 만듭니다.
시팅 응력 분산
잘 설계된 시트는 또한 볼로부터 오는 압력을 균일하게 분산시킵니다. 이는 전체 표면에 걸쳐 일관되고 단단한 씰을 보장하고 시간이 지남에 따라 시트나 볼을 손상시킬 수 있는 국부적인 응력을 방지합니다.
시트 재료의 핵심 선택 기준
재료가 효과적으로 작동할 수 있도록 하려면 처리할 유체, 견뎌야 할 온도, 포함해야 할 압력이라는 세 가지 주요 요소를 기준으로 평가해야 합니다.
요소 1: 유체 호환성
이는 공정 유체로 인한 화학적 공격에 저항하는 재료의 능력입니다. 호환되지 않는 재료는 열화되거나, 팽창하거나, 용해되어 즉각적인 씰 고장으로 이어질 수 있습니다.
예를 들어, PTFE(폴리테트라플루오로에틸렌)는 광범위한 화학 물질에 대한 우수한 내성을 제공합니다. 그러나 용융 알칼리 금속이나 불소에 의해 공격받을 수 있습니다.
마찬가지로, PEEK(폴리에테르에테르케톤)는 매우 견고하지만 농축 황산과의 접촉으로 인해 손상될 수 있습니다. POM(폴리옥시메틸렌/아세탈)과 같은 재료는 널리 사용되지만 위험한 반응 위험으로 인해 산소 서비스에는 결정적으로 부적합합니다.
요소 2: 온도 범위
모든 재료는 구조적 무결성과 씰링 특성을 유지하는 특정 온도 범위를 가집니다.
최대 온도를 초과하면 시트가 연화되거나, 변형되거나, 심지어 녹아 씰이 완전히 손실될 수 있습니다. 최소 온도 이하에서 작동하면 재료가 부서지기 쉬워지고 균열이 생길 수 있습니다.
요소 3: 압력 범위
시트 재료는 변형되거나 고정 홈에서 압출되지 않고 시스템 작동 압력을 견딜 수 있을 만큼 충분히 강해야 합니다.
고압은 표준 PTFE와 같은 부드러운 재료를 제자리에서 밀어낼 수 있습니다. 이러한 응용 분야의 경우 씰의 위치와 무결성을 유지하기 위해 PEEK 또는 충전된 등급의 PTFE와 같은 더 강한 재료가 필요합니다.
상충 관계 이해
단 하나의 재료도 모든 상황에 완벽하지는 않습니다. 선택은 항상 응용 분야의 요구 사항과 성능 특성 간의 균형을 맞추는 것을 포함합니다.
고장의 비용
운영 요구 사항을 고려하지 않고 비용만을 기준으로 재료를 선택하는 것은 흔한 실수입니다. 가동 중단 시간, 제품 손실 및 잠재적인 안전 사고 측면에서 고장난 밸브의 비용은 덜 적합한 시트 재료에서 얻는 초기 절감액보다 훨씬 큽니다.
재료 특성은 상호 연결되어 있습니다
온도 및 압력 용량이 종종 연결되어 있다는 점을 기억하는 것이 중요합니다. 재료가 압력을 견디는 능력은 작동 온도가 증가함에 따라 일반적으로 감소합니다. 고려 중인 특정 재료에 대한 제조업체의 압력-온도 차트를 항상 참조하십시오.
응용 분야에 맞는 올바른 선택
선택 프로세스는 작동 조건을 사용 가능한 재료의 알려진 특성과 체계적으로 평가하는 것이어야 합니다.
- 광범위한 내화학성이 주요 초점인 경우: PTFE는 종종 기본 선택이지만 특정 유체 및 작동 매개 변수와의 호환성을 확인해야 합니다.
- 고압 또는 고온 서비스가 주요 초점인 경우: 화학적 호환성이 보장되는 경우 PEEK와 같은 고성능 폴리머가 더 우수한 후보입니다.
- 일반적인 비부식성 응용 분야가 주요 초점인 경우: POM과 같은 재료는 비용 효율적인 해결책이 될 수 있지만, 특정 유체(예: 산소에 대해서는 절대 사용 금지)에 안전한지 확인하는 것이 절대적으로 중요합니다.
궁극적으로 시스템 요구 사항에 대한 세심한 평가는 안정적이고 안전한 작동을 보장하는 밸브 시트를 선택하는 기초입니다.
요약표:
| 선택 기준 | 주요 고려 사항 | 일반적인 재료 예시 |
|---|---|---|
| 화학적 호환성 | 공정 유체로 인한 열화에 대한 저항성. | PTFE, PEEK, POM |
| 온도 범위 | 연화되거나 부서지기 쉬워지지 않고 무결성을 유지해야 함. | 폴리머 등급별로 다름 |
| 압력 범위 | 변형되거나 압출되지 않고 시스템 압력을 견뎌야 함. | PEEK, 충전된 PTFE |
밸브가 안정적이고 안전하게 작동하는지 확인하십시오. 누출 및 비용이 많이 드는 가동 중단을 방지하려면 올바른 시트 재료가 중요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 밸브 시트를 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 정밀 생산 및 맞춤 제작 서비스를 통해 응용 분야에서 요구하는 정확한 화학적 및 기계적 특성을 제공합니다.
특정 밸브 시트 요구 사항에 대한 상담을 위해 지금 KINTEK에 문의하십시오.

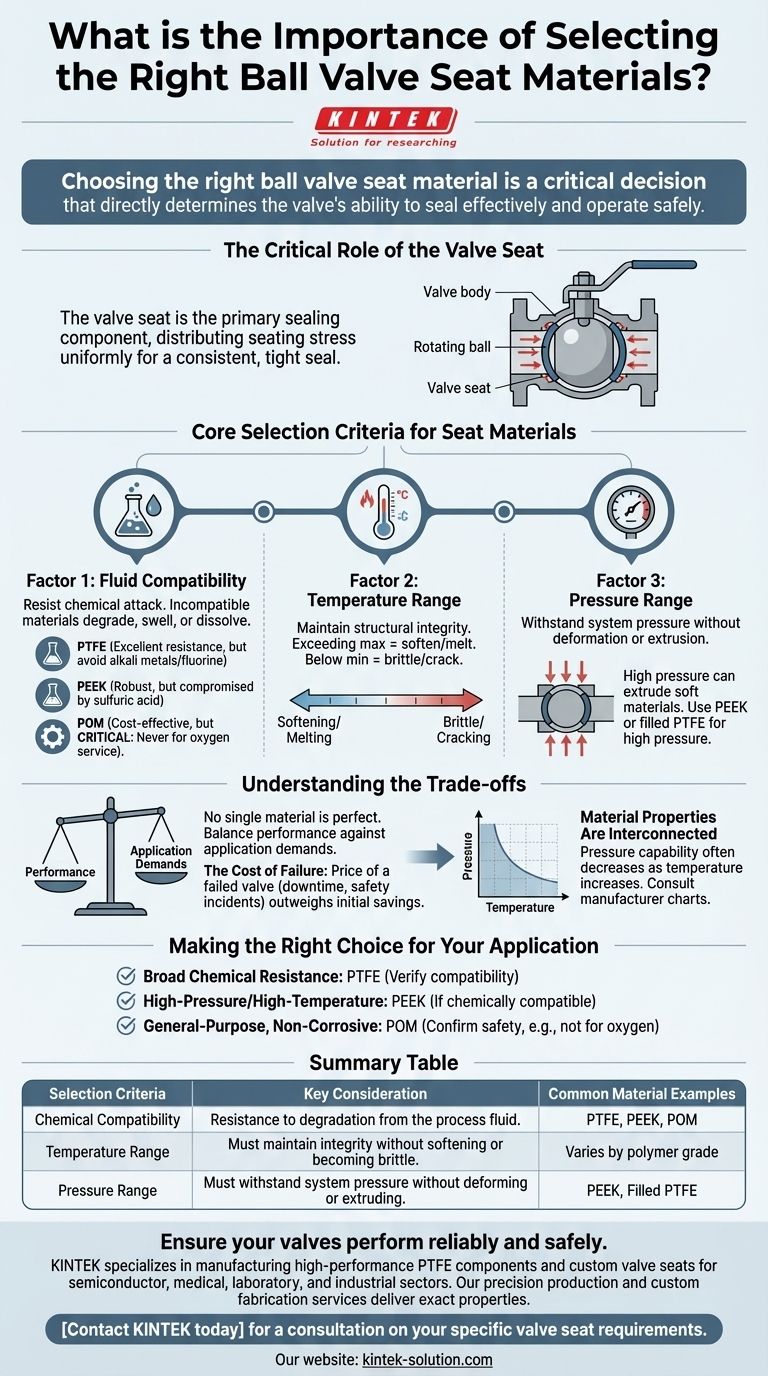

시각적 가이드
