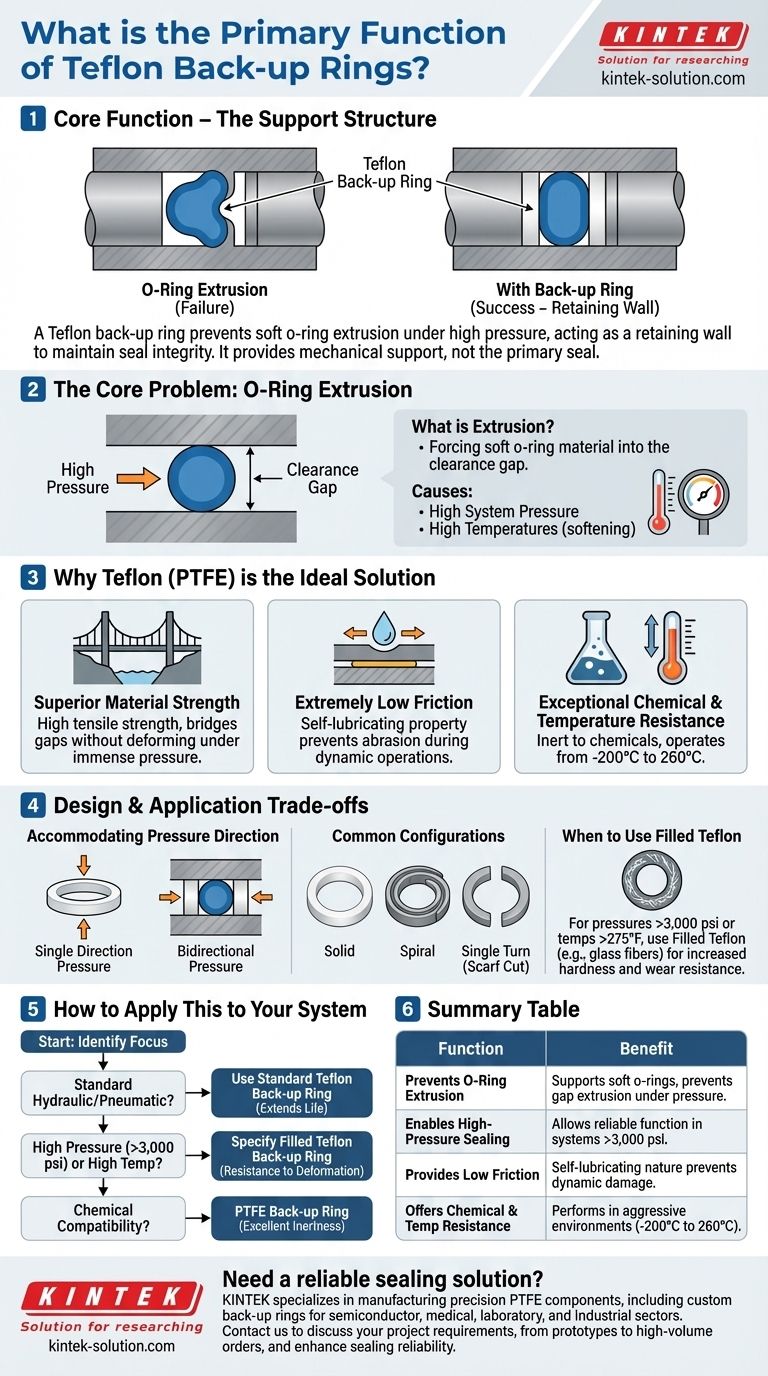

테프론 백업 링의 주요 기능은 무엇입니까? 고압 시스템에서 O-링 돌출 방지

본질적으로, 테프론 백업 링의 주요 기능은 고압 씰링 시스템에서 더 부드러운 고무 O-링이 돌출되는 것을 방지하는 것입니다. 이는 지지 구조물 역할을 하여 씰링 표면 사이의 틈을 메우고 부하 상태에서 O-링이 모양과 무결성을 유지하도록 보장합니다.

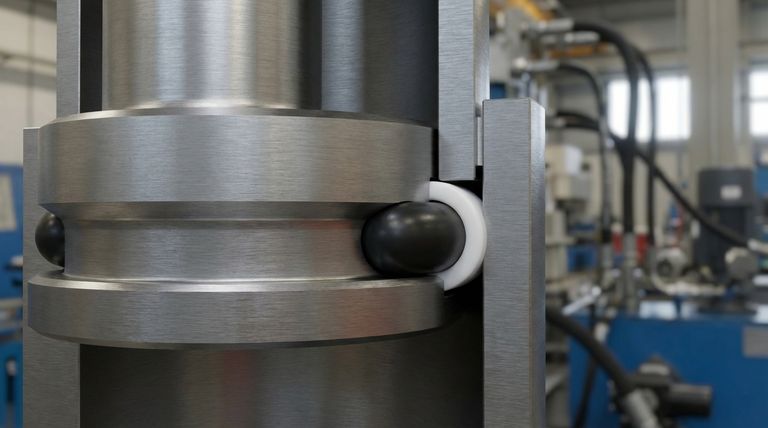

백업 링 자체는 씰을 제공하지 않습니다. 이는 주요 씰링 요소인 O-링에 대한 기계적 지지를 제공합니다. 압력 하에서 유연한 O-링이 작은 하드웨어 틈으로 밀려 들어가는 것을 방지하는 지지벽이라고 생각할 수 있습니다.

핵심 문제: O-링 돌출

씰링 응용 분야에서 움직이는 금속 부품과 고정된 금속 부품 사이에는 돌출 틈이라고 하는 작은 간격이 있습니다.

고압이 가해지면 탄성이 있는 부드러운 O-링 재료가 이 틈으로 밀려 들어갈 수 있습니다. 돌출(extrusion)이라고 하는 이 과정은 O-링을 영구적으로 손상시켜 씰 실패로 이어집니다.

돌출은 주로 시스템 압력의 기능입니다. 압력이 높을수록 O-링을 간극으로 밀어내는 힘이 커집니다.

고온 역시 O-링 재료를 부드럽게 하여 변형되어 제 위치에서 밀려나기 쉽게 만들 수 있습니다.

백업 링의 기본 원리는 지지하는 O-링보다 훨씬 단단하고 돌출에 강한 재료로 만들어졌다는 것입니다.

테프론(PTFE)은 높은 인장 강도를 가지고 있어 지지되지 않은 O-링을 파괴할 정도의 엄청난 압력 하에서도 변형 없이 돌출 틈을 효과적으로 메울 수 있습니다.

테프론은 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이 자체 윤활 특성은 매우 중요합니다.

이는 O-링이 설치 시 적절하게 안착되도록 하고, 유압 실린더와 같은 동적 작동 중 마모되거나 손상되는 것을 방지합니다.

PTFE는 대부분의 산업용 화학 물질, 산 및 용제에 대해 사실상 불활성이므로 화학 공정에서 발견되는 공격적인 환경에서 사용하기에 적합합니다.

또한 광범위한 온도 범위(-200°C ~ 260°C)에서 특성을 유지하여 표준 탄성체가 실패하는 곳에서도 안정적인 성능을 보장합니다.

백업 링은 O-링의 저압 쪽에 설치됩니다.

단일 방향 압력이 있는 시스템의 경우 단일 백업 링으로 충분합니다. 양방향 압력이 있는 응용 분야에서는 O-링의 양쪽에 하나씩 두 개의 백업 링이 사용됩니다.

특정 하드웨어 설계 및 설치 요구 사항에 맞게 다양한 모양이 존재합니다.

일반적인 구성에는 솔리드(Solid), 스파이럴(Spiral) 및 단일 턴(Single Turn)(또는 "경사 절단(Scarf Cut)") 링이 포함됩니다. 선택은 홈 형상과 링을 설치를 위해 늘려야 하는지에 따라 달라집니다.

가장 까다로운 작업에는 표준 PTFE만으로는 충분하지 않을 수 있습니다. 혹독한 사용 주기에는 충전 복합 재료가 필요할 수 있습니다.

유리 섬유와 같은 첨가제가 포함된 충전 테프론 백업 링은 경도와 내마모성을 더욱 높이기 위해 3,000 psi를 초과하는 압력이나 275°F를 초과하는 온도에 권장됩니다.

주요 초점이 표준 유압 또는 공압 시스템인 경우: 표준 테프론 백업 링은 O-링 씰의 수명과 압력 정격을 연장하는 가장 안정적인 방법입니다.
주요 초점이 고압(>3,000 psi) 또는 고온 응용 분야인 경우: 변형 및 마모에 대한 필요한 저항성을 제공하기 위해 충전 테프론 백업 링을 지정하십시오.
주요 초점이 내화학성인 경우: PTFE의 고유한 불활성은 화학 공정, 항공 우주 및 식품 등급 장비의 백업 링에 탁월한 선택입니다.

궁극적으로 간단한 테프론 백업 링을 통합하는 것은 모든 고성능 씰링 시스템의 장기적인 신뢰성을 보장하기 위한 중요한 설계 선택입니다.

기능	이점
O-링 돌출 방지	부드러운 O-링을 지지하여 압력 하에서 하드웨어 틈으로 밀려 들어가는 것을 방지합니다.
고압 씰링 가능	3,000 psi를 초과하는 시스템에서 O-링이 안정적으로 작동하도록 합니다.
낮은 마찰 제공	PTFE의 자체 윤활 특성은 동적 작동 중 손상을 방지합니다.
내화학성 및 내열성 제공	-200°C ~ 260°C의 공격적인 환경에서 성능을 발휘합니다.
