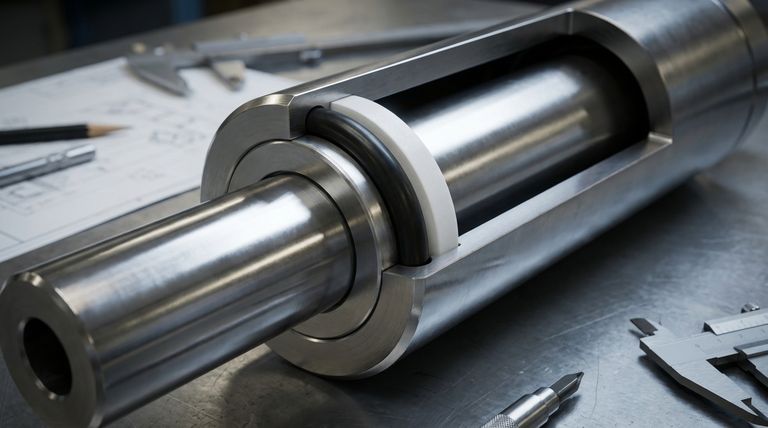

고압 씰링 시스템에서 테플론 백업 링의 주요 역할은 O-링과 같은 더 부드러운 기본 씰에 기계적 지지력을 제공하는 것입니다. 이는 씰 자체는 아니지만, 고압이나 온도에 노출되었을 때 O-링이 물리적으로 손상되어 홈에서 밀려 나오는 것을 방지하는 중요한 구성 요소입니다.
테플론 백업 링의 핵심 기능은 씰 압출을 방지하는 것입니다. 이는 시스템 구성 요소 사이의 간극(클리어런스 갭)을 좁혀서, 그렇지 않으면 실패를 유발할 수 있는 힘 하에서도 더 부드러운 O-링이 무결성을 유지할 수 있도록 합니다.
핵심 문제: O-링 압출
백업 링의 가치를 이해하려면 먼저 그것이 방지하는 주요 고장 모드인 압출을 이해해야 합니다.
압출은 어떻게 발생합니까?
O-링은 홈 안으로 변형되고 맞닿는 표면에 압력을 가하여 밀봉합니다. 높은 시스템 압력은 O-링을 홈의 한쪽으로 밀어냅니다.
만약 간극(클리어런스 갭)(움직이는 부품과 고정된 부품 사이의 작은 공간)이 너무 크면, 이 압력은 부드러운 O-링 고무를 그 틈으로 밀어 넣습니다.
고장의 결과
이 과정은 O-링의 작은 조각이 점진적으로 찢겨 나가기 때문에 종종 "씹어 먹는 것(nibbling)"으로 묘사됩니다. 그 결과는 빠른 씰 열화, 씰링 압력 손실, 치명적인 누출, 궁극적으로 시스템 고장으로 이어집니다.
테플론 백업 링이 해결책을 제공하는 방법
백업 링은 O-링과 함께 작동하여 보다 견고한 씰링 어셈블리를 만드는 간단하고 단단한 링입니다.
간극 축소 원리
백업 링은 O-링의 저압 쪽에 설치됩니다. 압력이 가해지면 O-링을 밀고, O-링은 다시 백업 링을 구성 요소 벽 쪽으로 밀어냅니다.
테플론 링은 O-링보다 훨씬 단단한 재질로 만들어졌기 때문에 간극으로 밀려 들어갈 수 없습니다. 이는 효과적으로 간극을 메우고(bridges the gap), 단단한 장벽을 제공하여 압출 경로를 제거합니다.
테플론(PTFE)이 이상적인 이유
테플론, 즉 폴리테트라플루오로에틸렌(PTFE)은 몇 가지 주요 이유로 선호되는 재료입니다. 이는 극도로 낮은 마찰 계수를 가지며, 이는 동적 응용 분야에서 마찰과 열 발생을 줄이는 데 중요합니다.
게다가 PTFE는 거의 보편적으로 화학적으로 불활성이며 매우 넓은 온도 범위에서 작동하므로 거의 모든 유압 또는 공압 유체에 적합합니다.
다양한 시스템을 위한 구성
압력이 한 방향으로만 가해지는 단동식 시스템(single-acting system)에서는 단일 백업 링이 사용됩니다.
양방향으로 움직이는 유압 실린더와 같은 양동식 시스템(double-acting system)에서는 압력 방향에 관계없이 압출을 방지하기 위해 O-링의 양쪽에 두 개의 백업 링이 설치됩니다.
설계 고려 사항 이해
백업 링은 매우 효과적이지만 만병통치약은 아닙니다. 성공적인 구현은 올바른 설계와 한계를 이해하는 데 달려 있습니다.
크기 조정이 중요합니다
백업 링은 점유하는 홈에 맞게 올바른 크기로 조정되어야 합니다. 너무 헐거우면 간극을 제대로 닫지 못합니다. 너무 꽉 끼면 설치가 어려워지고 올바르게 자리 잡지 못할 수 있습니다.
설치가 중요합니다
백업 링은 설치를 용이하게 하기 위해 종종 분할(경사 절단)되거나 윤곽이 잡혀 있습니다. 조립 중 링이나 O-링이 손상되지 않도록 하는 것이 중요합니다. 작은 흠집이라도 누출 경로를 만들 수 있기 때문입니다.
적절한 공차를 대체할 수 없음
백업 링은 이상적이지 않은 큰 간극을 보상할 수 있지만, 우수한 기계적 설계를 대체할 수는 없습니다. 주요 공차 문제를 해결하기 위해 백업 링에만 의존하는 것은 좋지 않은 관행이며 다른 고장으로 이어질 수 있습니다.
응용 분야에 맞는 올바른 선택
백업 링을 지정하는 것은 시스템의 작동 요구 사항에 따른 전략적 결정입니다.
- 고압 성능(>1500 PSI)에 중점을 두는 경우: 테플론 백업 링은 씰 수명을 보장하고 압출을 방지하기 위해 필수적인 구성 요소입니다.
- 시스템 신뢰성에 중점을 두는 경우: 백업 링을 추가하는 것은 O-링의 서비스 수명을 크게 연장하여 유지 보수 및 다운타임을 줄이는 저렴한 보험 정책입니다.
- 큰 간극이 있는 기존 하드웨어를 다루는 경우: 백업 링은 구성 요소를 재가공하지 않고도 신뢰할 수 있는 씰을 만드는 가장 실용적이고 비용 효율적인 솔루션인 경우가 많습니다.
궁극적으로 테플론 백업 링을 통합하는 것은 견고한 엔지니어링의 특징이며, 표준 O-링을 고성능 씰링 솔루션으로 변모시킵니다.
요약표:
| 기능 | 이점 | 주요 재료(PTFE) |
|---|---|---|
| O-링이 틈새로 압출되는 것을 방지 | 씰 수명 연장, 누출 방지 | 극도로 낮은 마찰 |
| 기계적 지지력 제공 | 더 높은 압력 작동 가능(>1500 PSI) | 화학적 불활성 |
| 간극을 메움 | 시스템 신뢰성 향상, 다운타임 감소 | 넓은 온도 범위 |
