PTFE O-링을 구별하는 기계적 특성은 높은 경도, 뛰어난 내마모성, 그리고 극도로 낮은 탄성의 독특한 조합입니다. 이러한 특성으로 인해 이 재료는 고압의 정적 응용 분야에서 탁월한 내구성을 보이지만, 유연성과 탄성 복원력이 요구되는 동적 씰링에는 일반적으로 적합하지 않습니다.
PTFE O-링은 내화학성, 내압성, 내마모성 측면에서 세계 최고 수준을 자랑하지만, 핵심적인 기계적 한계는 탄성 "기억력"이 거의 없다는 점입니다. 이로 인해 신뢰할 수 있는 씰을 얻으려면 개스킷 설계와 정적 응용 분야에서의 사용이 절대적으로 중요합니다.
핵심 기계적 특성 설명
PTFE O-링을 올바르게 선택하려면 작동 응력 하에서 해당 특성이 성능을 어떻게 결정하는지 이해해야 합니다. 이러한 특성은 기존의 고무(탄성체) O-링과 근본적으로 다릅니다.
높은 경도 및 압축 강도
PTFE는 부드러운 탄성체가 아닌 단단한 플라스틱입니다. 경도는 일반적으로 쇼어 D 55~65 사이에 있습니다.
이러한 높은 경도는 고압 압출에 대한 뛰어난 저항성으로 직접 이어집니다. 이 재료는 씰링 홈(개스킷)에서 밀려 나오는 것을 물리적으로 방지하므로 고압 정적 면 씰에 이상적입니다.
극도로 낮은 탄성 및 복원력
이것은 이해해야 할 가장 중요한 기계적 특성입니다. 고무와 달리 PTFE는 "스프링 복원력" 또는 탄성 복원력이 거의 없습니다.
PTFE O-링이 압축될 때, 탄성체와 같은 힘으로 되돌아가지 않습니다. 대신 변형되어 새로운 모양을 유지하는 경향이 있는데, 이는 크리프(creep) 또는 콜드 플로우(cold flow) 현상이라고 합니다. 이것이 씰을 활성화하는 데 시스템 초기 압력이 필수적인 이유입니다.
낮은 마찰 계수
PTFE는 매우 낮은 마찰 계수로 유명하며, 종종 젖은 얼음 위의 젖은 얼음과 비교됩니다. 이는 모든 고체 재료 중 가장 미끄러운 표면 중 하나입니다.
이 특성은 조립에 필요한 힘을 줄이고 간헐적인 움직임이 있는 모든 응용 분야에서 표면 마찰을 최소화하지만, 실제 동적 씰에서의 열악한 성능을 보완할 수는 없습니다.
뛰어난 내마모성
경도 및 낮은 마찰 특성과 연관되어, PTFE는 마모에 대해 매우 강한 저항성을 나타냅니다.
이는 연마성 입자가 존재할 수 있는 시스템이나 더 부드러운 주 탄성체 씰을 손상으로부터 보호하기 위해 백업 링으로 사용될 때 매우 내구성이 있음을 의미합니다.
트레이드오프 이해하기: 강도 대 유연성
PTFE의 기계적 강점에는 설계자나 엔지니어가 인식해야 할 중요한 트레이드오프가 따릅니다. 이러한 한계를 오해하는 것은 씰링 실패의 일반적인 원인입니다.
설치의 어려움
PTFE O-링은 늘어나지 않기 때문에 탄성체 링과 같은 방식으로 설치할 수 없습니다. 날카로운 모서리를 지나치게 밀거나 부적절하게 설계된 홈에 강제로 끼우면 쉽게 흠집이 나거나 긁히거나 영구적으로 변형될 수 있습니다.
홈 설계는 종종 더 복잡해야 하며, 때로는 단단한 링이 손상 없이 설치될 수 있도록 2피스 개스킷이 필요할 수도 있습니다.
동적 씰링에 부적합함
탄성 복원력이 없기 때문에 표준 PTFE O-링은 회전축이나 왕복 피스톤과 같은 동적 응용 분야에 부적합합니다.
동적 씰은 누출을 방지하기 위해 움직이는 표면에 지속적인 압력을 가해야 합니다. PTFE 링은 이 힘을 유지하지 못하고 씰이 빠르게 실패하게 됩니다. 이러한 응용 분야에는 대신 특수 스프링 장착형 PTFE 씰이 사용됩니다.
크리프(콜드 플로우) 위험
지속적인 압축 하중, 특히 높은 온도에서는 PTFE가 시간이 지남에 따라 느리고 영구적으로 변형됩니다.
이러한 콜드 플로우는 씰링력을 0으로 감소시켜 누출 경로를 만들 수 있습니다. 이는 O-링에 대한 정확한 물리적 구속을 제공해야 하는 개스킷 설계에서 고려되어야 합니다.
필러를 사용하여 PTFE 개선하기
PTFE의 일부 기계적 약점을 완화하기 위해, 기본 수지에 소결 전에 다양한 충전재를 혼합할 수 있습니다.
필러를 추가하는 이유
필러는 더 까다로운 응용 분야에 중요한 주요 기계적 특성을 개선하기 위해 추가됩니다. 주된 목표는 강도를 높이고 크리프 경향을 줄이는 것입니다.
일반적인 필러 재료 및 이점
필러를 추가하면 PTFE의 뛰어난 내화학성이 약간 감소할 수 있지만, 기계적 성능은 극적으로 향상됩니다.
일반적인 필러에는 유리 섬유, 카본, 흑연 또는 청동이 포함됩니다. 이러한 첨가제는 압축 강도, 안정성 및 전반적인 내마모성을 크게 증가시켜 O-링을 더욱 견고하게 만듭니다.
응용 분야에 맞는 올바른 선택
올바른 재료를 선택하려면 이러한 기계적 특성을 특정 작동 목표와 일치시켜야 합니다.
- 화학적으로 공격적인 환경에서 고압 정적 씰링이 주된 초점인 경우: 비충전 PTFE O-링은 개스킷이 비탄성 재료를 수용하도록 올바르게 설계되었다면 탁월한 선택입니다.
- 동적 씰링(예: 회전축 또는 피스톤)이 주된 초점인 경우: 표준 PTFE O-링은 부적합합니다. 불소고무(FKM)와 같은 탄성체 O-링 또는 특수 스프링 장착형 PTFE 씰을 고려해야 합니다.
- 까다로운 정적 응용 분야에서 내구성을 개선하고 크리프를 줄이는 것이 주된 초점인 경우: 충전 PTFE 화합물은 비충전 등급보다 훨씬 뛰어난 기계적 강도와 치수 안정성을 제공합니다.
궁극적으로 PTFE의 고유한 기계적 특성(강하고, 미끄럽고, 화학적으로 불활성이지만, 단단하고 유연하지 않음)을 이해하는 것이 이를 효과적으로 배포하는 열쇠입니다.
요약표:
| 특성 | 특징 | 주요 시사점 |
|---|---|---|
| 경도 | 높음 (쇼어 D 55-65) | 고압 압출에 대한 뛰어난 저항성 |
| 탄성 | 극도로 낮음 | 동적 씰에 부적합; 정확한 개스킷 설계 필요 |
| 마찰 | 극도로 낮음 | 쉬운 조립, 최소한의 표면 마찰 |
| 내마모성 | 뛰어남 | 가혹하고 입자가 있는 환경에서 내구성 있음 |
까다로운 응용 분야를 위한 고성능 씰이 필요하신가요?
KINTEK의 PTFE O-링은 반도체, 의료 및 산업 분야에서 타의 추종을 불허하는 내화학성과 내구성을 제공합니다. 당사의 정밀 제조 및 맞춤 제작 서비스는 프로토타입부터 대량 주문까지, 가장 어려운 씰링 과제를 해결하는 데 필요한 정확한 PTFE 부품을 얻을 수 있도록 보장합니다.
지금 KINTEK에 문의하여 프로젝트에 대해 논의하고 견적을 받아보세요!

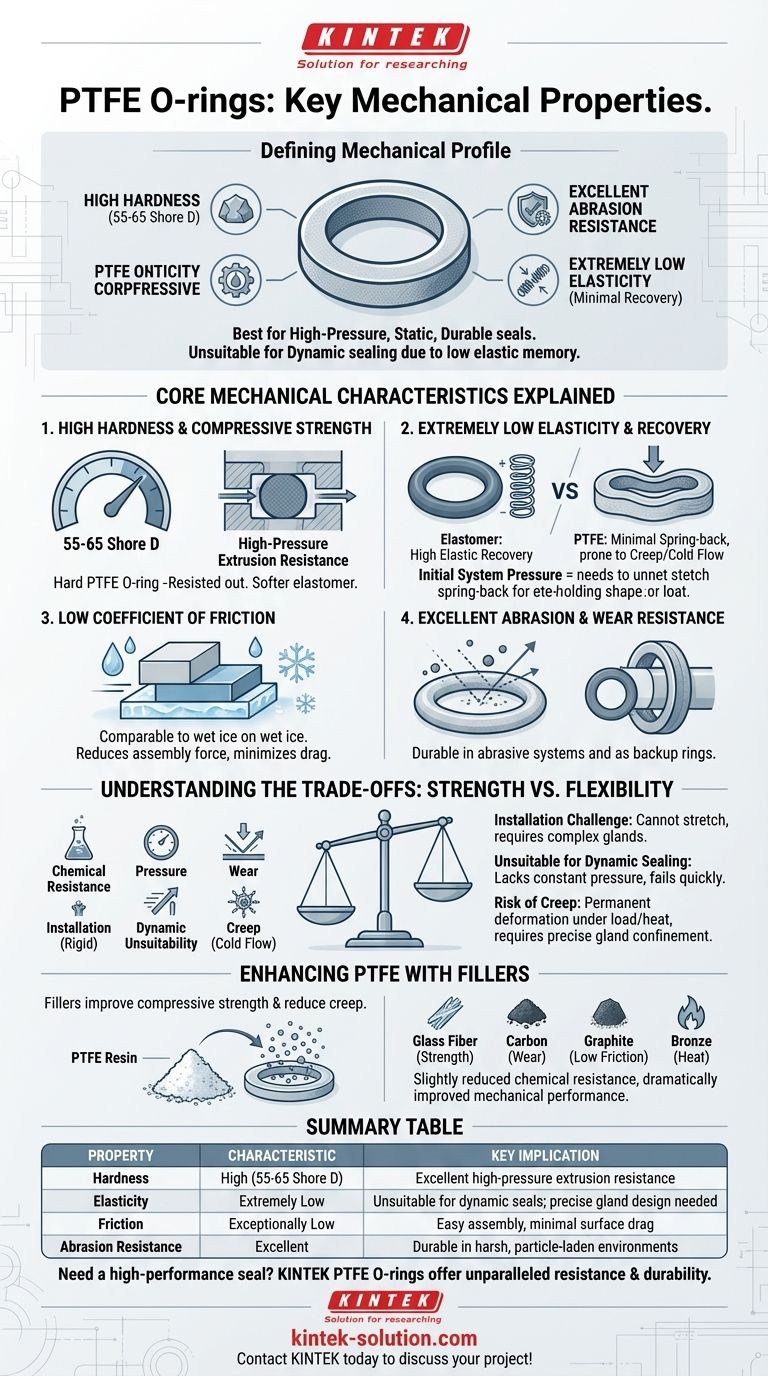

시각적 가이드
