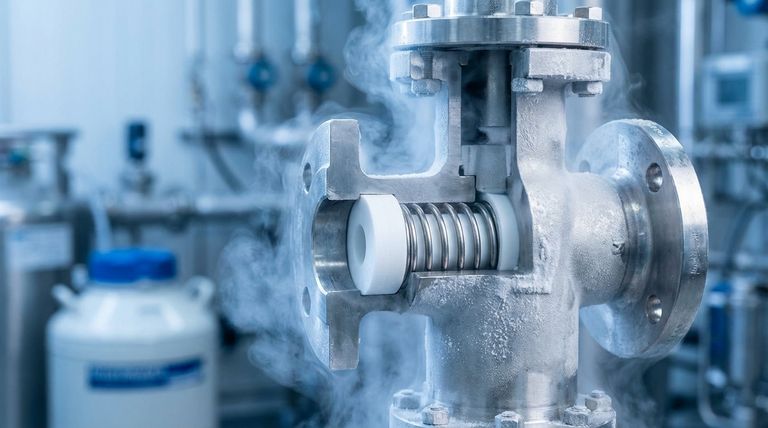

극저온 응용 분야에 PTFE 가압 씰이 적합한 이유는 고유한 재료 특성의 조합에서 비롯됩니다. 기본적으로 폴리테트라플루오로에틸렌(PTFE)은 극저온에서도 기능성을 유지하고 부서지지 않으며 사실상 모든 물질에 화학적으로 불활성이며 마찰 계수가 매우 낮아 해당 조건에서 얼어붙어 고장날 수 있는 윤활제가 필요하지 않습니다.
많은 재료가 극저온에서 부서지고 치명적으로 고장나는 반면, PTFE는 중요한 밀봉 특성을 유지합니다. 극도의 열 안정성, 화학적 불활성 및 자체 윤활 특성의 고유한 조합은 휘발성 극저온 유체의 누출을 안정적으로 방지할 수 있는 몇 안 되는 재료 중 하나로 만듭니다.
극저온 성능을 이끄는 핵심 특성
액체 질소(LN2) 또는 액화 천연 가스(LNG)와 같은 물질을 포함하는 시스템에서 PTFE 가압 씰이 기본 선택인 이유를 완전히 이해하려면 온도가 -150°C(-238°F) 이하로 떨어질 때 가장 중요한 특정 재료 특성을 검토해야 합니다.
탁월한 열 안정성
PTFE는 작동 온도 범위가 매우 넓으며 종종 -270°C ~ 260°C(-454°F ~ 500°F)로 언급됩니다.
극저온에서 경화되고 갈라지며 밀봉 능력을 잃는 일반적인 탄성체와 달리 PTFE는 효과적인 씰로 기능하기에 충분한 유연성을 유지합니다. 이러한 열적 탄력성이 가장 근본적인 이점입니다.
절대적인 화학적 불활성
항공 우주에 사용되는 하이퍼골릭 추진제 또는 정제된 산업용 가스와 같은 극저온 유체는 오염이 없어야 합니다.
PTFE는 화학적으로 비반응성이며 부식에 강합니다. 매체를 열화시키거나 오염 물질을 용출시키지 않아 운송되는 유체의 순도와 안정성을 보장합니다.
자체 윤활 특성
동적 밀봉 응용 분야(예: 밸브 또는 로딩 암)에서는 마찰이 주요 관심사입니다. 기존의 그리스나 오일 윤활제는 극저온에서 고체화되어 쓸모없게 됩니다.
PTFE는 모든 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가집니다. 이 자체 윤활 또는 "논스틱" 특성은 부품이 고착되는 것을 방지하고 윤활 없이 부품의 원활한 작동을 허용합니다.
폭발 감압에 대한 저항성
고압 가스 시스템에서는 가스가 씰 재료 내부로 침투할 수 있습니다. 시스템 압력이 갑자기 해제되면 갇힌 가스가 격렬하게 팽창하여 내부에서 씰을 파괴할 수 있습니다.
PTFE는 폭발 감압의 영향을 받지 않으며, 이는 상태가 급격하게 변할 수 있는 가압된 극저온 가스를 취급할 때 중요한 안전 기능입니다.
씰에서 "가압 장치(Energizer)"의 역할
PTFE 가압 씰은 복합 구성 요소입니다. PTFE 재킷과 금속 스프링 가압 장치로 구성됩니다. 스프링의 기능을 이해하는 것이 중요합니다.
가압 장치가 하는 일
일반적으로 스테인리스 스틸 스프링인 가압 장치는 PTFE 재킷에 지속적이고 균일한 하중을 제공하여 씰 립을 밀봉 표면에 밀착시킵니다.
이 기계적 힘은 시스템 압력이 활성화에 도움이 되지 않을 때에도 단단한 밀봉을 보장합니다.
극저온에 중요한 이유
모든 재료는 냉각될 때 수축합니다. 시스템이 극저온에 도달함에 따라 PTFE 씰 재킷과 주변 하드웨어는 수축합니다.
스프링 가압 장치는 이러한 열 수축을 보상하여 구성 요소가 서로 멀어지면서 발생하는 누출을 방지하기 위해 밀봉 표면에 지속적인 압력을 유지합니다.
상충 관계 이해
매우 효과적이지만 PTFE 가압 씰에는 한계가 없는 것은 아닙니다. 적절한 기술적 평가는 잠재적인 단점을 인정해야 합니다.
크리프(Creep)에 대한 민감성
PTFE는 지속적인 하중 하에서 시간이 지남에 따라 재료가 서서히 변형되는 "크리프" 또는 "콜드 플로우"가 발생하기 쉽습니다. 이는 고압 정적 응용 분야에서 요인이 될 수 있습니다.
낮은 기계적 강도
금속에 비해 PTFE는 비교적 부드러운 재료입니다. 매우 높은 압력에서 압출에 대한 저항성은 제한적이므로 하드웨어 설계에서 이를 고려해야 합니다(예: 좁은 압출 틈새 사용).
설계의 중요성
PTFE 씰의 성능은 씰 자체와 설치되는 그루브의 적절한 설계에 크게 좌우됩니다. 스프링 재료, 재킷 프로파일 및 하드웨어 표면 마감과 같은 요소는 성공에 중요합니다.
귀하의 응용 분야에 맞는 올바른 선택
올바른 씰을 선택하는 것은 성능 요구 사항과 극저온 시스템의 특정 요구 사항 간의 균형을 맞추는 데 달려 있습니다.
- 반응성이 높은 유체(추진제 등) 취급에 중점을 두는 경우: PTFE의 절대적인 화학적 불활성이 가장 중요한 특징이며 위험한 반응과 오염을 방지합니다.
- 극심한 온도 변화 동안 안정적인 밀봉을 보장하는 데 중점을 두는 경우: PTFE 재킷과 금속 스프링 가압 장치의 조합이 중요한 특징이며, 이는 열 수축을 보상합니다.
- 극저온 밸브 또는 펌프와 같은 동적 응용 분야에 중점을 두는 경우: PTFE의 매우 낮은 마찰 계수는 고착을 방지하고 윤활 없이 원활한 작동을 보장하는 데 필수적입니다.
궁극적으로 이러한 핵심 특성을 이해하면 가장 까다로운 극저온 환경에서 PTFE 가압 씰을 자신 있게 지정할 수 있습니다.
요약표:
| 특성 | 극저온 응용 분야의 이점 |
|---|---|
| 열 안정성 | 부서짐 없이 -270°C ~ 260°C에서 작동 |
| 화학적 불활성 | 부식 방지 및 유체 오염 방지 |
| 자체 윤활 | 얼어붙는 윤활제 없이 낮은 마찰 |
| 스프링 가압 장치 | 구성 요소의 열 수축 보상 |
| 폭발 감압 저항성 | 급격한 압력 변화 중 무결성 유지 |
극저온 시스템에 안정적인 PTFE 씰이 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 가압 씰, 라이너 및 실험 기구를 포함한 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사의 정밀 생산 및 맞춤형 제작(프로토타입부터 대량 주문까지)은 귀사의 씰이 극한 조건에서 완벽하게 작동하도록 보장합니다. 지금 문의하여 특정 요구 사항에 대해 논의하십시오!

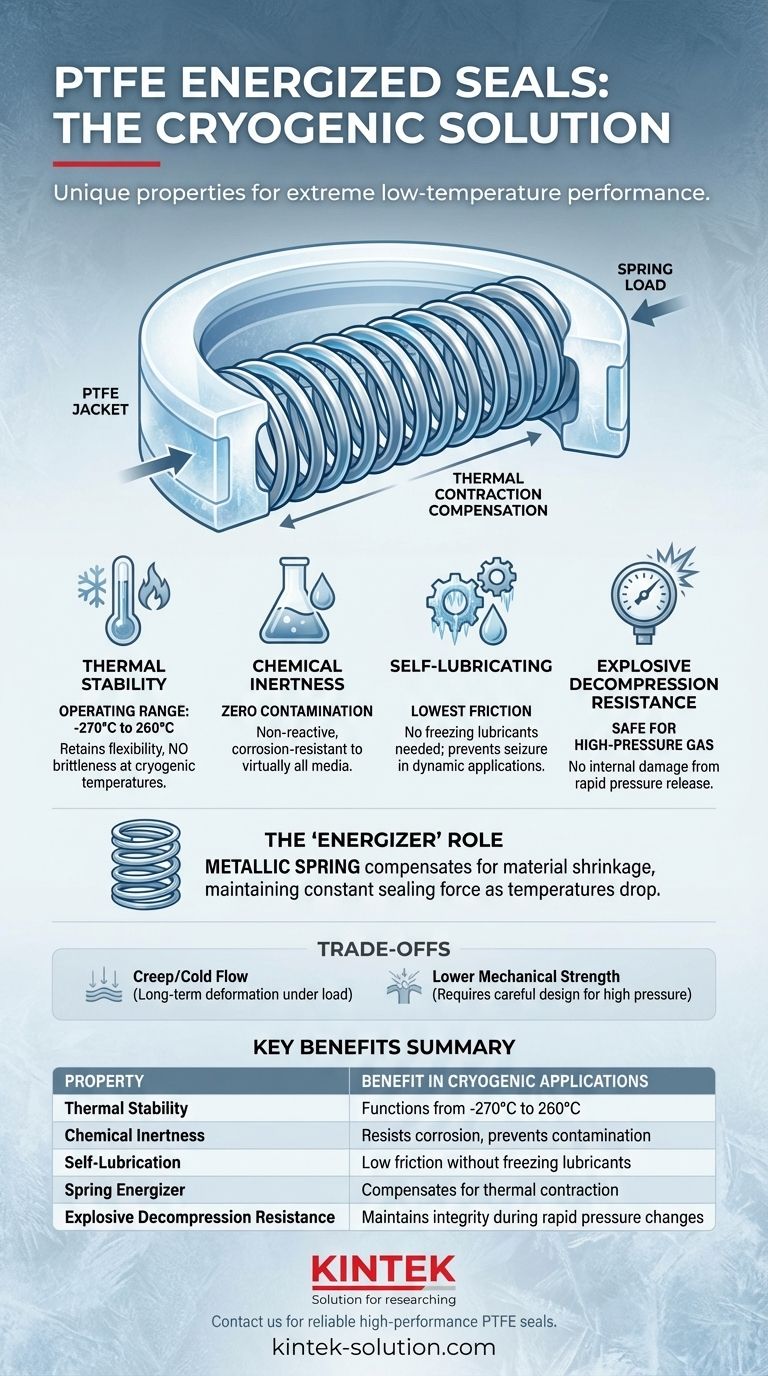

시각적 가이드
