테플론 캡슐화 O-링의 경우, 특정 온도 한계는 외부 재료에 의해 결정됩니다. FEP(불소화 에틸렌 프로필렌) 캡슐화 O-링의 작동 온도 한계는 약 200°C(392°F)입니다. 보다 까다로운 응용 분야의 경우 PFA(과불화알콕시) 캡슐화 O-링이 더 높은 한계를 제공하며 260°C(500°F)까지의 온도를 견딜 수 있습니다.
외부 테플론 층이 내화학성과 최고 온도 한계를 결정하는 반면, 내부 코어 재료(일반적으로 실리콘 또는 FKM(Viton®))는 O-링의 탄성과 저온 성능을 좌우합니다.
2부 시스템: 캡슐화 및 코어
캡슐화 O-링을 올바르게 선택하려면 구조를 이해해야 합니다. 이는 각각 특정 기능을 가진 두 가지 구성 요소로 만들어진 복합 씰입니다.
외부 캡슐화: 화학적 보호막
테플론(FEP 또는 PFA)의 이음매 없는 외부 층은 공정 유체와 직접 접촉하는 구성 요소입니다.
주요 역할은 공격적인 산에서 방향족 용제에 이르기까지 광범위한 부식성 유체에 대해 탁월한 내화학성을 제공하는 것입니다. 이 캡슐화 덕분에 이 O-링은 가혹한 화학 환경에 이상적입니다.
내부 코어: 탄성의 원천
탄성 기억력이 낮은 솔리드 테플론과 달리 캡슐화 O-링은 유연한 내부 코어를 사용하여 씰을 유지하는 데 필요한 물리적 힘을 제공합니다.
이 코어는 일반적으로 실리콘 또는 FKM(Viton®)으로 만들어집니다. 코어 재료의 선택은 씰의 전체 온도 범위 및 압축 영구 줄음률에 중요합니다.
작동 온도 범위 설명
O-링의 유효 사용 온도는 캡슐화와 코어의 한계가 결합된 것입니다.
고온 한계: FEP 대 PFA
최고 온도 한계는 외부 재킷 재료에 의해 설정됩니다.
- FEP 캡슐화: 200°C(392°F)까지 안정적으로 작동합니다.
- PFA 캡슐화: 확장된 범위를 제공하며 260°C(500°F)까지 안전하게 작동합니다.
올바른 캡슐화를 선택하는 것은 응용 분야의 최고 온도에 따라 간단하게 결정됩니다.
저온 한계: 코어의 역할
저온 성능은 거의 전적으로 내부 코어 재료에 따라 달라집니다.
실리콘 코어는 O-링이 약 -60°C(-76°F)까지 효과적으로 유지되도록 합니다. FKM 코어는 일반적으로 더 높은 저온 한계를 가집니다.
상충 관계 및 위험 이해
잘못된 재료를 선택하거나 작동 한계를 초과하면 씰 파손이 발생하고 시스템 안전이 손상될 수 있습니다.
온도 한계를 초과할 위험
이러한 O-링을 명시된 최대치보다 높은 온도, 특히 직접적인 화염에 노출시키면 테플론이 분해될 수 있습니다.
이러한 분해는 씰을 파괴할 뿐만 아니라 시스템에 유해 물질을 방출할 수도 있습니다. 이는 반드시 피해야 할 중요한 고장 모드입니다.
저온에서 유연성 저하
지정된 범위 내에서도 온도가 낮아지면 활성화 코어가 더 단단해집니다.
이는 특히 동적 응용 분야 또는 상당한 열 순환이 있는 시스템에서 압력 또는 표면 변동에 대응하는 씰의 능력을 저하시킬 수 있습니다. 항상 코어 재료가 최소 작동 온도에 적합한지 확인하십시오.
응용 분야에 맞는 올바른 선택
올바른 캡슐화 O-링을 선택하려면 재료 특성을 특정 작동 조건과 일치시켜야 합니다.
- 200°C(392°F) 미만에서 일관되게 작동하는 응용 분야에서 비용 효율성을 주요 초점으로 하는 경우: FEP 캡슐화 O-링이 적절하고 표준적인 선택입니다.
- 200°C(392°F)를 초과하는 응용 분야에서 성능을 주요 초점으로 하는 경우: 열 안정성을 보장하려면 PFA 캡슐화 O-링을 지정해야 합니다.
- 극저온 또는 매우 추운 환경에서 안정적인 씰링을 주요 초점으로 하는 경우: 우수한 저온 유연성을 위해 실리콘 코어가 있는 O-링을 선택해야 합니다.
궁극적으로, 응용 분야의 전체 온도 범위를 정확하게 이해하는 것은 장기적인 씰 무결성과 시스템 신뢰성을 보장하는 데 필수적입니다.
요약표:
| 재료 | 최대 온도 한계 | 주요 특성 |
|---|---|---|
| FEP 캡슐화 | 200°C (392°F) | 200°C 미만의 표준 내화학성에 비용 효율적입니다. |
| PFA 캡슐화 | 260°C (500°F) | 고온 응용 분야를 위한 우수한 열 안정성. |
까다로운 조건에 대한 안정적인 씰이 필요하십니까?
올바른 캡슐화 O-링을 선택하는 것은 반도체, 의료, 실험실 및 산업 응용 분야에서 장비의 안전과 성능에 매우 중요합니다. KINTEK은 맞춤형 FEP 및 PFA 캡슐화 O-링을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다.
당사는 다음을 제공합니다.
- 전문적인 재료 선택: 특정 온도 및 화학적 문제를 견딜 수 있도록 보장하는 지침.
- 맞춤형 제작: 프로토타입부터 대량 생산까지, 정확한 사양에 맞게 조정됩니다.
- 타협 없는 품질: 최대의 신뢰성과 수명을 위한 정밀 엔지니어링 부품.
시스템 무결성을 보장하십시오. 맞춤형 씰링 솔루션에 대한 상담을 위해 오늘 저희 전문가에게 문의하십시오!

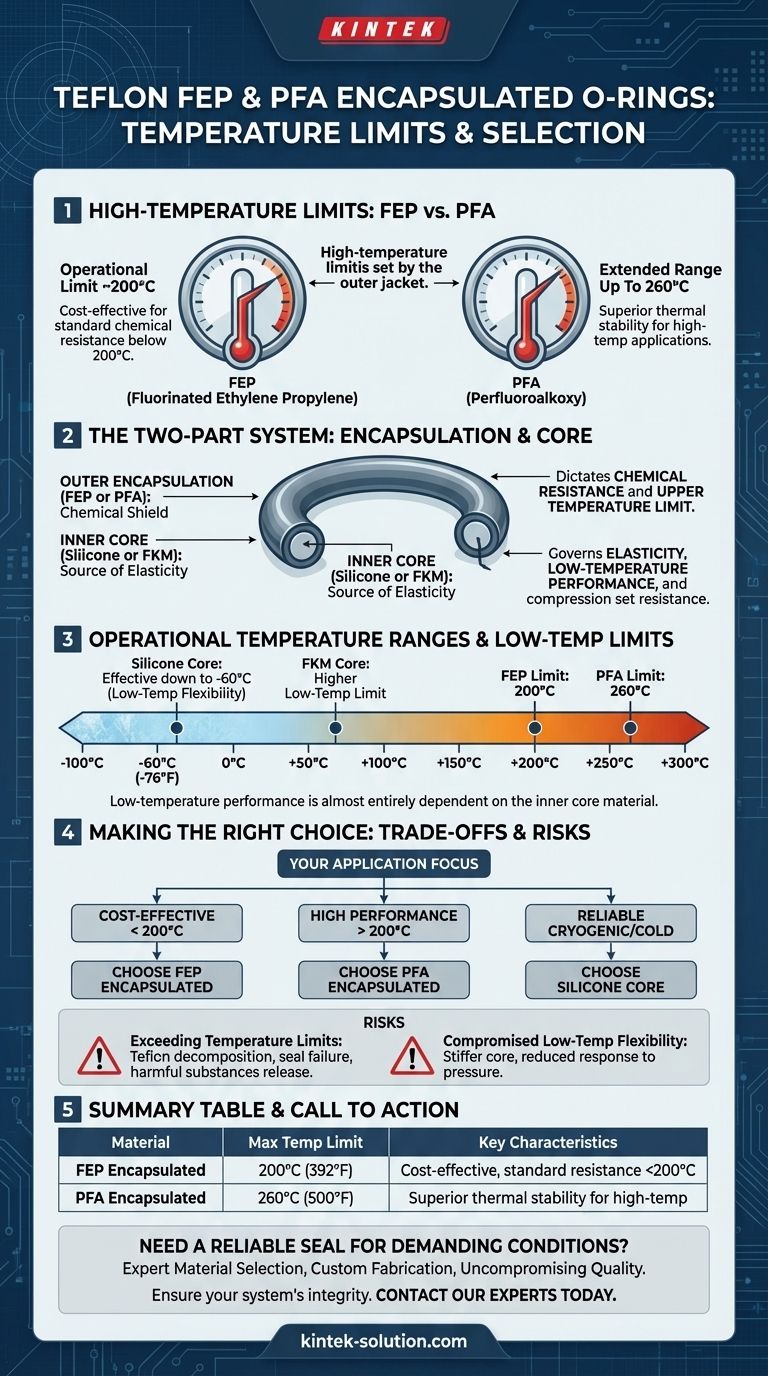

시각적 가이드
