요약하자면, 캡슐화된 O-링의 작동 온도 범위는 구성 요소에 의해 결정되는 복합적인 수치이며, 일반적으로 -60°C(-75°F)에서 260°C(500°F) 사이입니다. 특정 외부 재킷 재료(FEP 또는 PFA)가 최고 온도를 결정하고, 내부 엘라스토머 코어(실리콘 또는 바이톤)가 최저 온도를 결정합니다. 이 이중 재료 구조는 극한 환경에서의 성능에 핵심적입니다.
가장 중요한 점은 단일 재료가 아닌 시스템을 선택한다는 것입니다. 외부 불소수지 재킷은 화학적 및 고온 저항성을 제공하지만, 내부 엘라스토머 코어는 씰의 유연성과 저온 성능을 결정합니다. 이러한 상호 작용을 이해하는 것이 안정적인 씰을 위해 필수적입니다.
캡슐화된 O-링의 구조
온도 한계를 이해하려면 먼저 구조를 이해해야 합니다. 이 씰은 두 가지 다른 재료 클래스의 최고의 특성을 결합하도록 설계되었습니다.
외부 보호막: 불소수지 재킷
이음매 없는 외부 층, 즉 재킷은 고도로 불활성인 불소수지(fluoropolymer)로 만들어지며, 가장 일반적으로 FEP(불소화 에틸렌 프로필렌) 또는 PFA(퍼플루오로알콕시 알칸)입니다.
이 재킷은 화학 물질, 용매 및 마모에 대한 탁월한 저항성을 제공합니다. 또한 낮은 마찰 표면을 만듭니다.
내부 코어: 엘라스토머 엔진
내부 코어는 압축 및 반발의 물리적 특성, 즉 엔지니어가 "기억"이라고 부르는 특성을 제공하는 고체 엘라스토머 O-링입니다.
이 코어는 씰에 유연성과 압력을 유지하는 능력을 제공합니다. 가장 일반적인 두 가지 코어 재료는 실리콘과 바이톤®(FKM)입니다.
온도 범위 분석
전체 온도 등급은 단일 숫자가 아니라 재킷과 코어의 한계에 의해 정의되는 창입니다.
상한선: FEP 또는 PFA 재킷에 의해 정의됨
최대 작동 온도는 외부 캡슐화 재료에 의해 설정됩니다.
- FEP 재킷의 최대 연속 사용 온도는 약 205°C (400°F)입니다.
- PFA 재킷은 260°C (500°F)까지 더 높은 온도를 견딜 수 있으며, 약간 더 나은 기계적 특성을 제공합니다.
이러한 한계를 초과하면 재킷이 연화되거나 변형되거나 분해되어 씰 고장으로 이어질 수 있습니다.
하한선: 엘라스토머 코어에 의해 결정됨
최소 작동 온도는 내부 코어 재료에 의해 결정됩니다. 이 지점에서 탄성을 잃고 더 이상 씰을 유지할 수 없기 때문입니다.
- 실리콘 코어는 일반적으로 -60°C (-75°F)까지 탁월한 저온 성능을 제공합니다.
- 바이톤®(FKM) 코어는 일반적으로 -20°C (-4°F) 정도의 더 높은 저온 한계를 가지지만, 고온에서 압축 영구 변형에 대한 저항성이 더 좋습니다.
절충점 및 한계 이해
다재다능하지만, 캡슐화된 O-링은 보편적인 솔루션이 아닙니다. 고유한 구조는 고려해야 할 특정 절충점을 도입합니다.
탄성 감소
불소수지 재킷은 표준 고무 O-링보다 본질적으로 더 단단합니다. 이는 압축하는 데 더 많은 힘이 필요하며 밀봉 홈의 표면 결함에 덜 관대하다는 것을 의미합니다.
손상에 대한 취약성
얇은 캡슐화는 화학적 공격에 대한 주요 장벽입니다. 설치 중에 이 재킷이 긁히거나 흠집이 생기면 공격적인 매체가 내부 엘라스토머 코어에 도달하여 파괴되어 조기 고장을 유발할 수 있습니다.
더 높은 압축 영구 변형
고성능 엘라스토머 단독에 비해 캡슐화된 O-링은 특히 열 순환 하에서 장기간 압축된 후 영구적으로 변형되는 경향이 더 높습니다. 효과적으로 "다시 튀어 오르지" 않습니다.
응용 분야에 적합한 선택
올바른 씰을 선택하려면 재료를 주요 작동 문제에 맞춰야 합니다.
- 주요 초점이 극심한 고온 저항(205°C 이상)인 경우: PFA 재킷이 있는 O-링을 선택해야 합니다.
- 주요 초점이 저온 또는 극저온 성능(-20°C 미만)인 경우: 유일하게 실행 가능한 옵션은 실리콘 코어가 있는 O-링입니다.
- 주요 초점이 중간 온도 범위의 일반적인 화학적 저항인 경우: 바이톤® 코어가 있는 FEP 재킷이 가장 일반적이고 비용 효율적인 구성입니다.
궁극적으로 올바른 캡슐화된 O-링을 선택하려면 단일 온도 등급을 넘어 코어와 재킷의 뚜렷한 역할을 고려해야 합니다.
요약 표:
| 구성 요소 | 재료 | 온도 범위 | 주요 특징 |
|---|---|---|---|
| 외부 재킷 | FEP | 최대 205°C (400°F) | 우수한 내화학성, 비용 효율적 |
| 외부 재킷 | PFA | 최대 260°C (500°F) | 우수한 고온 및 기계적 특성 |
| 내부 코어 | 실리콘 | 최저 -60°C (-75°F) | 탁월한 저온 유연성 |
| 내부 코어 | 바이톤® (FKM) | 최저 -20°C (-4°F) | 고온에서 더 나은 압축 영구 변형 저항성 |
극한 조건에 대한 안정적인 씰이 필요하십니까?
까다로운 반도체, 의료 및 산업 응용 분야에서 성능과 안전을 위해 올바른 캡슐화된 O-링을 선택하는 것이 중요합니다. 불소수지 재킷과 엘라스토머 코어의 상호 작용이 씰의 기능을 정의합니다.
KINTEK은 맞춤형 캡슐화 O-링을 포함하여 고성능 PTFE 및 FEP 구성 요소 제조를 전문으로 합니다. 당사는 다음을 제공합니다:
- 전문 재료 선택: 특정 온도 및 화학적 요구 사항에 완벽하게 맞는 재킷(FEP/PFA) 및 코어(실리콘/바이톤®) 조합을 안내합니다.
- 정밀 생산: 신뢰성을 위해 제작된 일관된 고품질 씰.
- 맞춤형 제작: 프로토타입부터 대량 주문까지, 귀하의 정확한 사양에 맞게 솔루션을 맞춤 제작합니다.
시스템의 무결성을 보장하십시오. 당사의 전문가가 귀하의 응용 분야에 완벽한 씰을 선택하거나 맞춤 설계하도록 도와드리겠습니다.

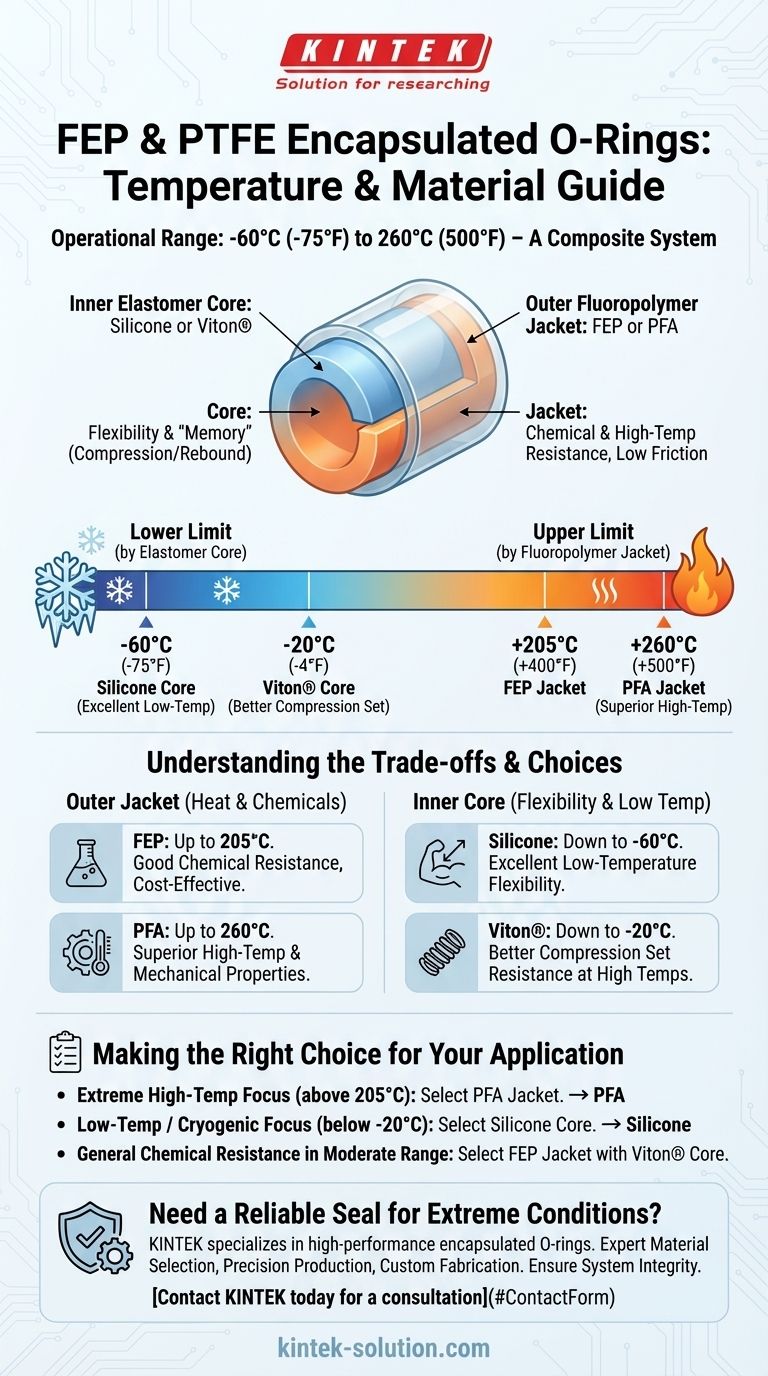

시각적 가이드
