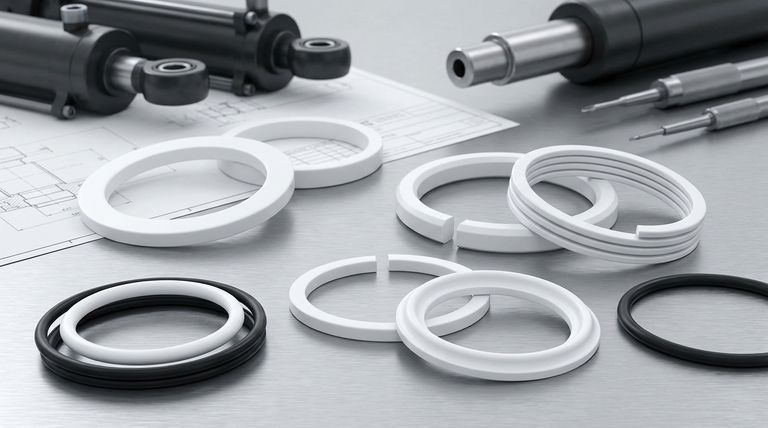

주요 테프론 백업 링 유형은 솔리드(절단되지 않음), 스플릿(경사 절단), 스파이럴(다회전) 및 컨투어드입니다. 각 유형은 특정 설치 또는 성능 문제를 해결하도록 설계되었으며, 근본적인 목표는 고압 씰링 응용 분야에서 O-링 돌출을 방지하는 것입니다. 이들의 효과는 테프론의 낮은 마찰 및 높은 내화학성이라는 고유한 특성에서 비롯되며, 까다로운 산업 환경에서 필수적인 요소가 됩니다.
테프론 백업 링의 선택은 해당 응용 분야의 특정 요구 사항에 따라 결정되는 의도적인 엔지니어링 결정입니다. 절대적인 씰 무결성의 필요성과 시스템 내에서 작용하는 실제 설치 및 동적 힘 사이의 균형을 맞춰야 합니다.
백업 링의 근본적인 역할
유형을 비교하기 전에 해결하는 문제를 이해하는 것이 중요합니다. 백업 링 자체는 씰이 아니라 지지 구성 요소입니다.
O-링 돌출 방지
고압 시스템에서 힘은 부드러운 O-링을 맞닿는 금속 부품 사이의 작은 틈으로 물리적으로 밀어내거나 돌출시킬 수 있습니다. 이는 O-링을 손상시켜 씰 실패 및 누출로 이어집니다.
백업 링은 O-링 옆에 설치되는 단단하고 튼튼한 링입니다. 저압 쪽에 위치하여 틈을 물리적으로 막고 O-링이 기댈 수 있는 견고한 표면을 제공하여 돌출을 방지합니다.
왜 테프론(PTFE)인가?
테프론 또는 폴리테트라플루오로에틸렌(PTFE)은 고유한 특성의 조합으로 인해 선호되는 재료입니다. 거의 화학적으로 불활성이며, 마찰 계수가 극도로 낮고, 넓은 온도 범위에서 작동합니다. 이로 인해 공격적인 유압유, 화학 물질 및 까다로운 작동 조건과 호환됩니다.
각 링 유형의 프로필
테프론 백업 링의 네 가지 주요 구성은 물리적 형상에 의해 정의되며, 이는 설치 방법 및 이상적인 사용 사례와 직접적으로 관련됩니다.
솔리드(절단되지 않은) 링
솔리드 링은 연속적이고 끊어지지 않은 원입니다. 틈이나 O-링이 돌출될 수 있는 구멍이 없으므로 가능한 최고의 지지력을 제공합니다.
주요 응용 분야는 링 위로 부품을 쉽게 설치할 수 있는 정적 씰입니다. 강성 때문에 일반적인 홈에 스냅하여 장착할 수 없습니다.
스플릿(경사 절단) 링
스플릿 링은 한 지점에서, 보통 비스듬하게(경사 절단) 절단됩니다. 이 절단으로 인해 링을 약간 벌려 샤프트 위나 홈 안으로 쉽게 스냅할 수 있습니다.
이 설계는 조립 및 유지 보수의 용이성이 중요한 동적 왕복 응용 분야(예: 유압 실린더)에 가장 일반적입니다.
스파이럴(다회전) 링
스파이럴 링은 스프링처럼 제조되며, 하나 이상의 360° 회전하는 테프론 재료로 구성됩니다. 이 설계는 상당한 유연성을 제공합니다.
공간이 제한적이거나 표준 스플릿 링을 설치하기 어려운 설치에 이상적입니다. 홈 안으로 "감아서" 넣을 수 있어 작은 직경의 피스톤에 적합합니다.
컨투어드 링
컨투어드 링은 인접한 O-링의 곡선 프로파일과 일치하도록 설계된 오목한 면을 가지고 있습니다. 이 모양은 더 균일한 지지력을 제공하고 O-링에 대한 응력 집중을 줄입니다.
이들은 O-링의 수명과 성능을 극대화하는 것이 최우선 과제인 고압 동적 시스템에서 자주 사용됩니다.
상충 관계 이해
백업 링을 선택하는 것은 성능과 실용성 사이의 균형을 맞추는 것을 포함합니다. 단일 유형이 보편적으로 우수하지는 않습니다.
씰 무결성 대 설치 용이성
주요 상충 관계는 솔리드 링과 절단된 링(스플릿 및 스파이럴) 사이입니다. 솔리드 링은 이론적으로 완벽하고 틈이 없는 씰을 제공하지만 많은 설계에서 설치가 어렵거나 불가능할 수 있습니다.
스플릿 또는 스파이럴 링은 절단 부분에 약간의 잠재적인 누출 또는 돌출 경로를 제공하지만, 이는 대부분의 응용 분야에서 무시할 수 있는 수준이며 실용적인 설치를 위한 필요한 절충안입니다.
재료 선택 및 필러
종종 "테프론"이라고 불리지만, 기본 PTFE 재료는 특정 특성을 향상시키기 위해 필러와 혼합될 수 있습니다.
버진 PTFE는 범용 응용 분야에 사용됩니다. 유리 충전 PTFE는 부하 하에서 향상된 강도와 치수 안정성을 제공합니다. 흑연 충전 PTFE는 향상된 내마모성과 열전도율을 제공합니다.
산업별 일반적인 응용 분야
이러한 링의 다재다능함은 여러 주요 분야에서 중요하게 만듭니다.
유압 및 공압 시스템
이것이 가장 일반적인 사용 사례입니다. 유압 실린더, 밸브 및 펌프에서 백업 링은 표준 O-링을 파괴할 수 있는 고압을 처리하는 데 필수적입니다.
항공 우주 및 자동차
이러한 산업에서는 신뢰성이 매우 중요합니다. 백업 링은 비행 제어 액추에이터, 랜딩 기어 시스템 및 연료 시스템에서 사용되며, 여기에는 높은 성능과 공격적인 유체에 대한 저항성이 요구됩니다.
화학 및 식품 가공
테프론의 화학적 불활성은 공격적인 산, 용매 또는 염기를 처리하는 시스템을 밀봉하는 데 이 링을 완벽하게 만듭니다. 식품 및 음료 응용 분야에서는 재료의 순도와 세척제에 대한 저항성이 위생적인 작동을 보장합니다.
시스템에 적합한 백업 링 선택
최종 선택은 장비의 특정 작동 요구 사항에 따라 안내되어야 합니다.
- 정적 응용 분야에서 최대 씰링 성능을 주요 목표로 하는 경우: 솔리드(절단되지 않은) 링이 돌출 또는 누출 경로를 제공하지 않으므로 우수한 선택입니다.
- 동적 왕복 씰의 설치 용이성을 주요 목표로 하는 경우: 스플릿(경사 절단) 링이 성능과 실용성 사이의 최상의 균형을 제공합니다.
- 좁은 공간이나 작은 직경의 피스톤에 설치하는 것을 주요 목표로 하는 경우: 스파이럴(다회전) 링은 제자리에 감아서 넣는 데 필요한 유연성을 제공합니다.
- 고압 동적 시스템에서 향상된 지지력과 O-링 수명 연장을 주요 목표로 하는 경우: 컨투어드 링의 모양은 우수한 안정성을 제공하고 국부적인 응력을 줄입니다.
이러한 핵심 유형과 그 상충 관계를 이해함으로써 시스템의 신뢰성과 수명을 위해 필요한 정확한 구성 요소를 자신 있게 지정할 수 있습니다.
요약표:
| 유형 | 주요 특징 | 주요 사용 사례 |
|---|---|---|
| 솔리드(절단되지 않음) | 연속적이고 틈이 없는 링 | 최대 지지력을 위한 정적 씰 |
| 스플릿(경사 절단) | 쉬운 설치를 위한 단일 경사 절단 | 동적 왕복 응용 분야(예: 유압 실린더) |
| 스파이럴(다회전) | 유연한 스프링형 설계 | 좁은 공간 또는 작은 직경의 피스톤 |
| 컨투어드 | O-링 프로파일과 일치하는 오목한 면 | O-링 수명 연장을 위한 고압 동적 시스템 |
귀하의 응용 분야를 위한 맞춤형 테프론 백업 링 솔루션이 필요하십니까?
KINTEK은 정밀 백업 링, 씰, 라이너 및 실험실 기구를 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야에 관계없이 다음을 제공합니다.
- 맞춤형 제작: 프로토타입부터 고용량 주문까지, 귀하의 정확한 사양에 맞춤 제작.
- 재료 전문 지식: 성능 요구 사항을 충족하기 위한 버진, 유리 충전 또는 흑연 충전 PTFE.
- 타협 없는 정밀도: 가장 까다로운 환경에서 신뢰성과 수명 보장.
O-링 돌출을 방지하고 시스템 신뢰성을 향상시키도록 도와드리겠습니다. 지금 바로 엔지니어링 팀에 문의하여 상담하십시오!

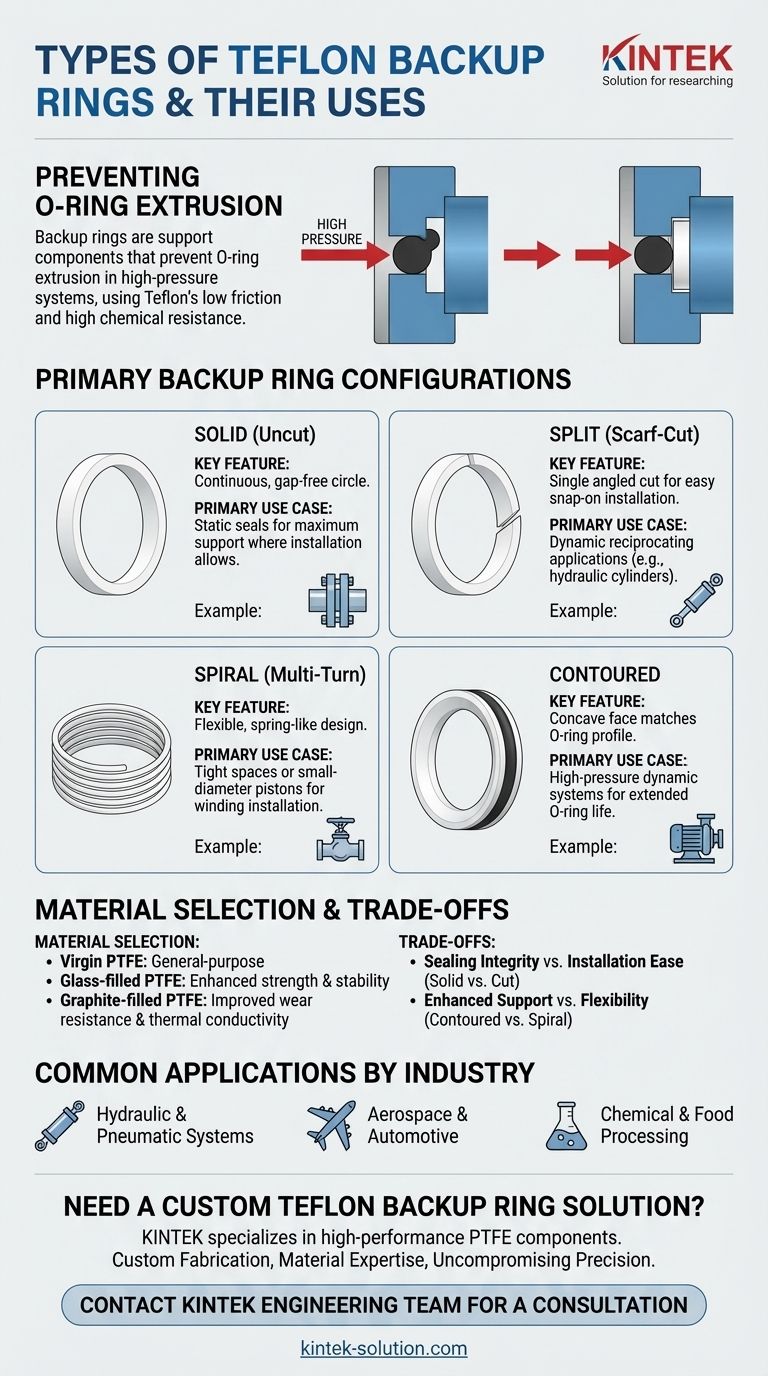

시각적 가이드
