간단히 말해서, 충전된 테프론 백업 링은 가혹한 작동 주기를 포함하는 고성능 씰링 응용 분야에 필요한 선택입니다. 압력이 3,000 psi를 초과하거나 작동 온도가 지속적으로 275°F(135°C)를 초과하는 시스템에 특히 권장됩니다. 이러한 까다로운 조건에서 충전재는 표준 무충전 테프론이 부족한 데 필요한 구조적 무결성을 제공합니다.
충전된 테프론 백업 링을 사용해야 하는 핵심 결정은 화학적 호환성이 아니라 기계적 강도에 관한 것입니다. 고압 또는 고온이 씰을 물리적으로 변형시키고 압출시키겠다고 위협할 때, 충전재는 테프론 내에서 보강 골격 역할을 하여 전체 씰링 시스템의 무결성을 유지합니다.
백업 링의 근본적인 역할
충전재가 필요한 이유를 이해하려면 먼저 모든 백업 링이 해결하도록 설계된 문제, 즉 O-링 압출을 이해해야 합니다.
O-링 압출이란 무엇입니까?
O-링은 두 개의 맞닿는 표면 사이의 홈으로 압축되어 씰을 만듭니다. 그러나 이 표면들 사이에는 항상 압출 갭(extrusion gap)이라고 하는 작은 간극이 존재합니다.
고압 하에서 비교적 부드러운 O-링 재료는 이 갭 쪽으로 밀려납니다. 압력이 충분히 높으면 O-링이 갭 안으로 밀려 들어가 씹히고, 전단되고, 궁극적으로 파손됩니다.
백업 링이 고장을 방지하는 방법
백업 링은 O-링과 함께 홈에 설치되는 얇고 단단한 링으로, 일반적으로 저압 쪽에 위치합니다.
O-링보다 훨씬 단단하고 압출에 강한 재료로 만들어집니다. 그 목적은 압출 갭을 물리적으로 막아 단단한 지지력을 제공하고 O-링이 그 안으로 밀려 들어가는 것을 방지하는 것입니다.
표준 테프론만으로는 부족할 때
표준 무충전 테프론(PTFE)은 낮은 마찰력과 화학적 불활성으로 인해 많은 백업 링에 탁월한 재료이지만, 기계적 한계가 있습니다.
버진 PTFE의 한계
버진 PTFE는 비교적 부드러운 폴리머입니다. 지속적인 부하와 높은 온도에서 "콜드 플로우(cold flow)" 또는 크리프(creep, 느리고 지속적인 변형)가 발생하기 쉽습니다.
씰링 응용 분야에서 이는 표준 테프론 백업 링 자체가 변형되어 클리어런스 갭으로 압출되기 시작하여 그 목적을 무효화하고 O-링 파손으로 이어질 수 있음을 의미합니다.
보강의 임계값
업계에서 인정하는 3,000 psi 및 275°F의 임계값은 버진 PTFE가 변형될 위험이 용납할 수 없을 정도로 높아지는 지점을 나타냅니다.
이 한계를 초과하면 재료가 부드러워지고 특히 심하거나 급격한 압력 주기 동안 압출 갭을 효과적으로 메우는 데 필요한 압축 강도를 잃게 됩니다.
충전재가 성능을 향상시키는 방법
PTFE 베이스에 충전재를 추가하면 기계적 특성이 근본적으로 바뀌어 고성능 복합재로 변모합니다.
경도 및 압축 강도 증가
유리 섬유, 나일론 또는 기타 특수 폴리머와 같은 충전재가 테프론 매트릭스에 혼합됩니다. 이러한 재료는 PTFE 자체보다 훨씬 단단하고 견고합니다.
이는 콘크리트에 철근을 추가하는 것과 유사하게 경도와 압축 강도가 크게 향상된 복합 재료를 만듭니다.
크리프 및 압출 저항 개선
이러한 추가된 강도의 주요 이점은 재료의 크리프 및 압출 저항성이 극적으로 증가한다는 것입니다.
충전된 테프론 백업 링은 변형 없이 극한의 압력과 온도를 견딜 수 있어 압출 갭이 단단히 막히고 O-링이 계속 보호되도록 보장합니다.
트레이드오프 이해하기
충전재는 필수적인 기계적 이점을 제공하지만 보편적인 업그레이드는 아닙니다. 고려해야 할 트레이드오프를 도입합니다.
화학적 불활성 저하
버진 테프론의 주요 매력은 거의 보편적인 내화학성입니다. 그러나 충전재는 이 특성을 공유하지 않을 수 있습니다.
예를 들어, 불산이 있는 시스템에서 유리 충전 링을 사용하면 산이 유리 충전재를 공격하여 재료 파손으로 이어집니다. PTFE와 충전재 모두 시스템 매체와 호환되는지 확인해야 합니다.
마모성 가능성
단단한 충전재, 특히 유리 섬유는 알루미늄이나 황동과 같은 부드러운 맞닿는 표면에 마모를 일으킬 수 있습니다.
빈번한 움직임이 있는 동적 응용 분야에서는 충전된 백업 링이 하드웨어의 조기 마모를 유발할 수 있습니다. 이는 유압 실린더 또는 회전축과 같은 시스템에서 중요한 고려 사항입니다.
응용 분야에 맞는 올바른 선택
귀하의 결정은 시스템의 작동 매개변수에 대한 명확한 이해를 기반으로 해야 합니다.
- 주요 초점이 고압 유압 장치(>3,000 psi)인 경우: 씰 압출을 방지하고 시스템 신뢰성을 보장하기 위해 충전된 테프론 백업 링이 필수적입니다.
- 주요 초점이 고온 안정성(>275°F)인 경우: 충전된 테프론의 향상된 열 특성은 부하 상태에서 백업 링이 부드러워지고 파손되는 것을 막기 위해 필요합니다.
- 주요 초점이 표준 시스템에서 광범위한 화학적 호환성인 경우: 강도가 중요하지 않은 경우 버진 테프론이 더 안전하고 신뢰할 수 있는 선택인 경우가 많습니다.
- 주요 초점이 위생 및 규정 준수(식음료)인 경우: FDA 승인 충전재가 있는 시스템을 선택하고 해당 충전재가 제품을 오염시킬 수 있는 마모를 유발하지 않는지 확인해야 합니다.
올바른 백업 링을 선택하는 것은 견고하고 신뢰할 수 있는 씰링 시스템을 설계하는 데 중요한 단계입니다.
요약표:
| 응용 매개변수 | 권장 사항 | 주요 이유 |
|---|---|---|
| 압력 > 3,000 psi | 충전된 테프론 필수 | 극한의 힘 하에서 O-링 압출 방지. |
| 온도 > 275°F (135°C) | 충전된 테프론 필수 | 연화 및 크리프(콜드 플로우) 저항. |
| 임계값 미만의 압력 및 온도 | 버진 PTFE 종종 적합 | 강도가 중요하지 않을 때 우수한 내화학성 제공. |
| 공격적인 화학 물질 존재 | 충전재 호환성 확인 | 충전재가 PTFE의 내화학성을 공유하지 않을 수 있음. |
KINTEK과 함께 씰링 시스템의 신뢰성 보장
고압 유압 장치 또는 극한 온도를 위해 설계하고 계십니까? 비용이 많이 드는 씰 파손을 방지하려면 올바른 백업 링이 중요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야의 가혹한 작동 주기를 위해 설계된 맞춤형 충전된 테프론 백업 링을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 다음을 제공합니다:
- 전문 재료 선택: 특정 압력, 온도 및 화학 환경에 가장 적합한 충전재(유리, 나일론 등)에 대한 안내.
- 정밀 생산: 응용 분야에서 요구하는 정확한 경도와 압축 강도를 제공하는 부품.
- 맞춤 제작: 프로토타입부터 대량 주문까지 완벽한 핏과 기능을 보장합니다.
약한 연결 고리가 시스템을 손상시키도록 두지 마십시오. 신뢰할 수 있는 고성능 씰링 솔루션에 대한 상담 및 견적을 위해 오늘 엔지니어링 팀에 문의하십시오.

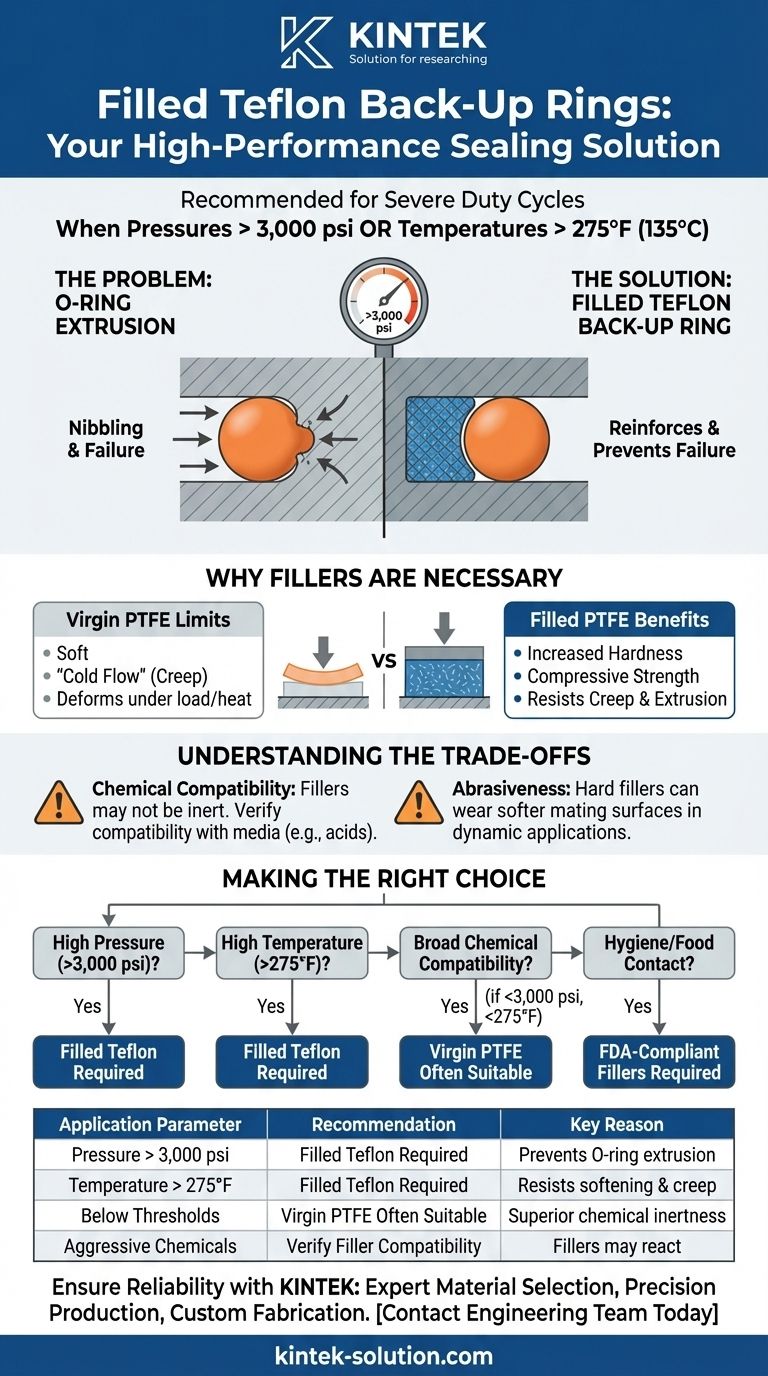

시각적 가이드
