가혹한 환경에 더 적합한 Ptfe 백업 링 유형은 무엇입니까? 최대의 신뢰성을 위해 스파이럴 링을 선택하세요

가혹한 환경에서는 스파이럴 PTFE 백업 링이 우수한 선택입니다. 이음새 없는 연속적인 구조는 까다로운 응용 분야의 특징인 고압, 극한 온도 및 공격적인 화학 조건에서 O-링 압출에 대한 최대 저항을 제공합니다.

PTFE 백업 링 유형 간의 결정은 최적의 성능 대 설치 용이성이라는 단일 절충점에 달려 있습니다. 모든 PTFE 링은 재료의 고유한 탄력성을 활용하지만, 물리적 형태는 특정 작동 문제에 대한 적합성을 결정합니다.

PTFE가 가혹한 환경에서 탁월한 이유

링 유형을 비교하기 전에, 폴리테트라플루오로에틸렌(PTFE)이 까다로운 씰에 선호되는 재료인 이유를 이해하는 것이 중요합니다. 그 분자 구조는 다른 재료가 따라올 수 없는 독특한 특성 조합을 제공합니다.

PTFE는 거의 모든 산업 화학 물질 및 부식성 물질에 대해 사실상 불활성입니다. 이는 화학 처리, 석유 및 가스, 제약 산업과 같이 공격적인 매체에 지속적으로 노출되는 환경에서 씰에 필수적인 재료입니다.

PTFE 부품은 매우 넓은 온도 범위, 종종 최대 260°C(500°F)까지 안정적이고 기능적으로 유지됩니다. 이러한 열 안정성은 중장비 및 처리 파이프라인에서 흔히 발생하는 극한 열에 의해 씰의 무결성이 손상되지 않도록 보장합니다.

PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이 특성은 씰과 주변 하드웨어 모두의 마모를 최소화하여 전체 어셈블리의 작동 수명을 연장하고 유지보수 필요성을 줄입니다.

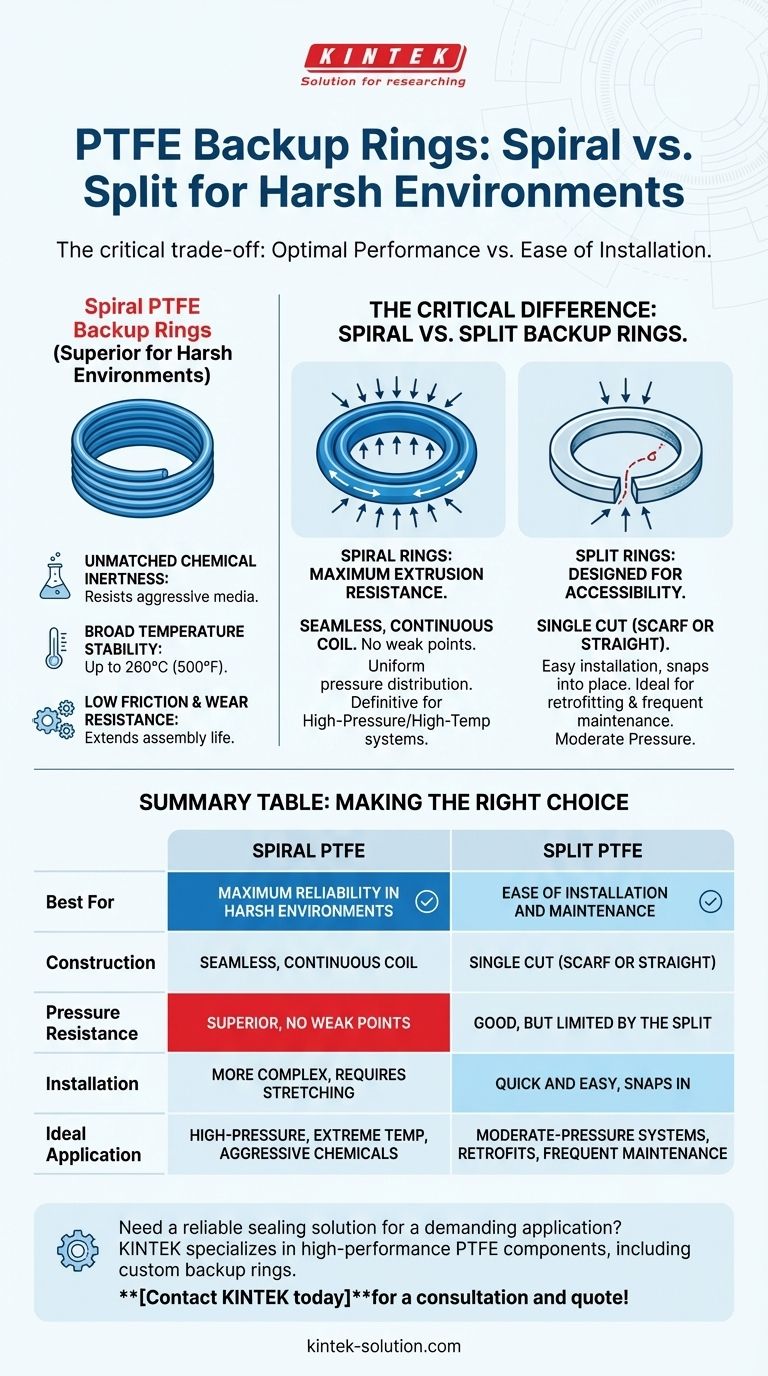

재료는 일정하지만, 백업 링의 기하학적 구조가 압력 하에서의 성능을 진정으로 정의합니다. 백업 링의 주요 기능은 더 부드러운 O-링이 하드웨어 구성 요소 사이의 간극으로 압출되는 것을 방지하는 것입니다.

스파이럴 PTFE 백업 링은 연속적이고 절단되지 않은 코일 형태로 제조됩니다. 이 견고하고 이음새 없는 디자인은 O-링에 대한 균일하고 강력한 장벽을 제공합니다.

고압 하에서 힘은 스파이럴 링 주위에 고르게 분산됩니다. O-링이 강제로 통과할 수 있는 틈이나 약점이 없어, 씰 고장이 허용되지 않는 고압 및 고온 시스템에 대한 확실한 선택입니다.

분할 PTFE 백업 링은 한쪽 끝이 비스듬하게(스카프 컷) 또는 직선으로 절단되어 있습니다. 이 디자인은 한 가지 주요 장점이 있습니다: 설치 용이성.

링은 전체 구성 요소를 분해할 필요 없이 비틀어 열고 홈에 끼울 수 있습니다. 이는 기존 시스템을 개조하거나 궁극적인 압력 저항보다 빈번한 유지보수 및 빠른 조립이 우선시되는 응용 분야에 이상적입니다.

올바른 구성 요소를 선택하려면 각 디자인의 한계에 대한 객관적인 시각이 필요합니다. 한 응용 분야에 이상적인 선택이 다른 응용 분야에서는 고장의 원인이 될 수 있습니다.

스파이럴 링의 연속적인 특성은 설치를 위해 하드웨어 위로 늘려야 함을 의미합니다. 이는 더 많은 시간이 소요될 수 있으며 링이나 구성 요소를 손상시키지 않도록 주의 깊은 취급이 필요합니다.

분할 링의 절단부는 설치에 편리하지만, 잠재적인 누출 및 압출 경로를 생성합니다. 매우 높은 압력 하에서 더 부드러운 O-링 재료가 이 작은 틈으로 강제로 밀려 들어가 조기 씰 고장으로 이어질 수 있습니다.

궁극적으로 "가혹한 환경"이라는 용어는 높은 위험과 극한 조건을 의미합니다. 스파이럴 링의 "견고한 구조"는 다른 디자인에서 발견되는 본질적인 약점인 분할을 제거함으로써 이를 직접적으로 해결합니다.

최종 결정은 시스템 설계의 가장 중요한 우선순위에 따라 안내되어야 합니다.

고압, 고온 또는 화학적으로 공격적인 시스템에서 최대의 신뢰성이 주요 초점이라면: 스파이럴 PTFE 백업 링의 이음새 없는 디자인은 씰 압출에 대한 최고의 방어력을 제공합니다.
유지보수 용이성, 신속한 설치 또는 기존 장비 개조가 주요 초점이라면: 분할 PTFE 백업 링은 타의 추종을 불허하는 편리함을 제공하며 중간 압력 응용 분야에 실용적인 선택입니다.

구성 요소의 디자인을 시스템의 작동 요구 사항에 맞춤으로써 장기적인 신뢰성과 성능을 보장할 수 있습니다.
