동적 응용 분야에서 O-링보다 쿼드 링이 선호되는 이유는 무엇입니까? 나선형 파손 방지 및 마찰 감소

본질적으로, 동적 응용 분야에서 O-링보다 쿼드 링이 선호되는 이유는 움직이는 O-링의 가장 일반적인 파손 모드에 직접적으로 대응하는 우수한 설계에 있습니다. 독특한 4엽 프로파일은 나선형 파손을 유발하는 뒤틀림을 방지하고 마찰을 덜 유발하는 압력으로 효과적인 씰링을 가능하게 합니다.

핵심 문제는 단순히 누출을 방지하는 것이 아니라 수백만 번의 사이클 동안 신뢰성을 보장하는 것입니다. O-링의 단순한 원형 단면은 움직이는 동안 홈에서 뒤틀리고 구르기 쉬운 반면, 쿼드 링의 안정적인 X자형 프로파일은 이러한 움직임에 저항하도록 특별히 설계되었습니다.

동적 응용 분야에서 O-링보다 쿼드 링이 선호되는 이유는 무엇입니까? 나선형 파손 방지 및 마찰 감소

움직임 시 O-링의 고유한 약점

쿼드 링이 우수한 이유를 이해하려면 먼저 왕복(앞뒤) 또는 회전 등 움직임이 수반되는 모든 응용 분야에서 기존 O-링의 근본적인 취약성을 분석해야 합니다.

"나선형 파손" 문제

O-링은 홈에 압축되어 틈을 채우기 위해 변형되면서 씰링됩니다. 샤프트나 피스톤이 움직일 때 O-링과 움직이는 표면 사이의 마찰로 인해 링이 홈 안에서 약간 구르거나 뒤틀릴 수 있습니다.

여러 사이클에 걸쳐 이러한 약간의 뒤틀림이 축적되어 O-링이 뭉치고 길이를 따라 나선형 패턴을 형성할 수 있습니다. 나선형 파손으로 알려진 이 상태는 응력 지점을 만들고, 불균일한 마모를 유발하며, 궁극적으로 씰 파손 및 누출로 이어집니다.

높은 압착력이 높은 마찰을 유발

움직이는 동안 일관된 씰링을 유지하기 위해 O-링은 종종 상당한 양의 압축, 즉 "압착(squeeze)"이 필요합니다.

이 높은 압축력은 씰과 움직이는 하드웨어 사이에 더 높은 마찰로 직접 변환됩니다. 이 마찰은 열을 발생시키고, 씰과 장비 모두의 마모를 가속화하며, 시스템의 전반적인 효율성을 저하시킵니다.

쿼드 링 설계가 해결책을 제공하는 방법

X-링이라고도 불리는 쿼드 링은 O-링의 동적 한계를 극복하기 위해 특별히 설계되었습니다. 장점은 뚜렷한 단면 형상에서 직접 비롯됩니다.

안정적인 프로파일이 뒤틀림에 저항

쿼드 링의 4엽, X자형 프로파일은 씰링 홈 내에서 훨씬 더 넓고 안정적인 지지면을 제공합니다.

이러한 고유한 안정성은 O-링에서 나선형 파손을 유발하는 구름 및 뒤틀림 힘에 대해 매우 강한 저항력을 갖게 합니다. 씰이 제자리에 유지되어 일관된 성능을 보장합니다.

더 적은 압착력으로 효과적으로 씰링

이 설계는 여러 개의 씰링 지점(내경에 2개, 외경에 2개)을 특징으로 합니다. 이러한 이중화 덕분에 쿼드 링은 표준 O-링보다 훨씬 적은 압축력으로 매우 효과적인 씰을 만들 수 있습니다.

낮은 마찰의 직접적인 이점

씰링을 위해 덜 압착될 필요가 있다는 것은 마찰이 낮아짐을 직접적으로 의미합니다. 이는 동적 응용 분야에서 쿼드 링의 가장 중요한 이점이라고 할 수 있습니다.

낮은 마찰은 열 발생 감소, 마모 현저한 감소, 씰의 서비스 수명 연장, 그리고 전체 시스템의 기계적 효율성 향상을 의미합니다.

윤활유를 잡아 수명 연장

씰의 지름에 있는 얕은 홈은 중요한 기능을 수행합니다. 이들은 윤활제(그리스 또는 오일과 같은)를 가두는 작은 저장소 역할을 합니다.

이렇게 갇힌 윤활제는 씰과 움직이는 표면 사이에 일관된 막을 유지하여, 특히 고속 또는 자주 움직이는 시스템에서 장기적인 마찰 및 마모를 최소화하는 데 필수적입니다.

상충 관계 이해

쿼드 링은 동적 시나리오에서 우수하지만, 모든 상황에 자동적으로 선택되는 것은 아닙니다. 적절한 씰 선택을 위해서는 상황을 이해하는 것이 중요합니다.

정적 씰링 성능

두 씰링 표면이 서로 상대적으로 움직이지 않는 순수한 정적 응용 분야에서는 O-링의 주요 파손 모드(나선형 파손)가 관련이 없습니다.

이러한 비이동식, 고압 상황에서는 표준 O-링이나 심지어 사각 링도 더 낮은 비용으로 동등하게 효과적인 씰을 제공하는 경우가 많습니다.

비용 및 가용성

쿼드 링의 제조 공정은 O-링보다 복잡합니다. 결과적으로, O-링보다 비쌀 수 있으며, 보편적인 O-링만큼 광범위한 크기와 재료 화합물로 쉽게 구할 수 없을 수 있습니다.

응용 분야에 적합한 씰 선택

최종 결정은 전적으로 응용 분야의 요구 사항에 따라 이루어져야 합니다.

동적 응용 분야(왕복, 진동 또는 회전)에 중점을 두는 경우: 쿼드 링은 나선형 파손에 대한 저항성과 낮은 마찰 특성으로 인해 우수한 기술적 선택입니다.
정적, 면 대 면 씰링에 중점을 두는 경우: O-링이 일반적으로 더 비용 효율적이고 완벽하게 적합한 솔루션입니다.
움직이는 시스템에서 효율성과 서비스 수명 극대화에 중점을 두는 경우: 쿼드 링의 적은 압착력으로 씰링하는 능력과 윤활제 유지 능력은 확실한 승자입니다.

궁극적으로, 응용 분야의 움직임과 가장 잘 일치하는 씰의 설계 형상을 선택하는 것이 안정적이고 내구성 있는 시스템을 엔지니어링하는 열쇠입니다.

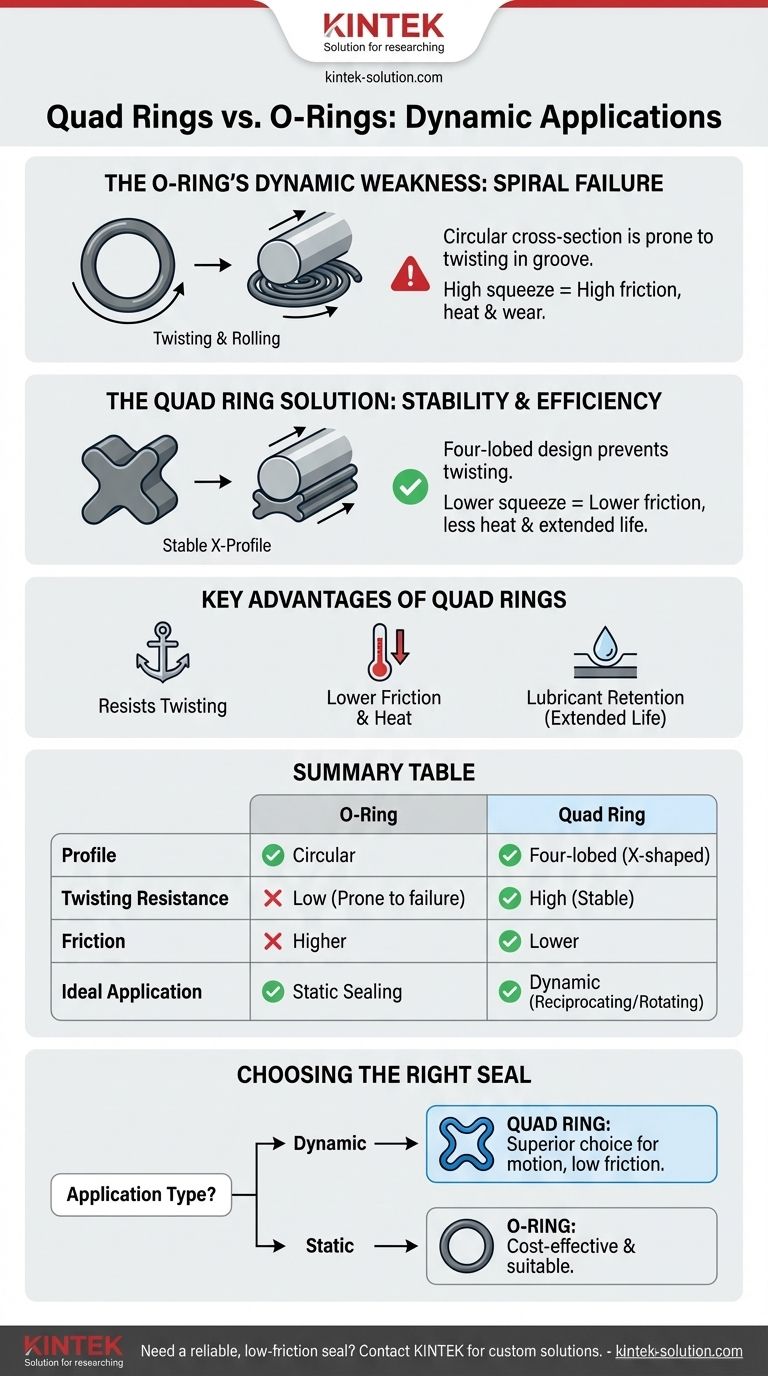

요약표:

특징	O-링	쿼드 링
단면	원형	4엽 (X자형)
뒤틀림 저항성	낮음, 나선형 파손에 취약	높음, 홈에서 안정적
마찰	높음 (더 많은 압착 필요)	낮음 (더 적은 압착으로 씰링)
이상적인 응용 분야	정적 씰링	동적(왕복, 회전) 씰링
