간단히 말해, 5축 CNC 머시닝은 재료의 고유하게 까다로운 특성을 극복하는 데 필요한 정밀도와 유연성을 제공하므로 복잡한 테플론 부품에 선호되는 방법입니다. 단일 설정으로 정교한 형상을 가공할 수 있는 능력은 변형 및 버(burr)가 발생하기 쉬운 부드럽고 열에 민감한 재료인 테플론에 매우 중요합니다.
테플론의 핵심 과제는 부드러움, 낮은 마찰, 화학적 불활성이라는 바람직한 특성 때문에 정확하게 가공하기가 매우 어렵다는 점입니다. 5축 머시닝은 우수한 공구 제어를 가능하게 하고, 설정 오류를 줄이며, 처음부터 더 높은 품질의 마감을 달성함으로써 이러한 어려움에 직접적으로 대응합니다.
테플론 가공의 고유한 과제
해결책을 이해하기 전에 먼저 문제점을 인식해야 합니다. 테플론 또는 폴리테트라플루오로에틸렌(PTFE)은 가공 과정에서 간단한 방법으로는 극복하기 어려운 몇 가지 뚜렷한 장애물을 제시합니다.
부드러움과 변형
테플론은 매우 부드럽고 유연합니다. 이는 절삭 공구의 압력 하에서 쉽게 변형되거나 압축될 수 있음을 의미하므로 정확한 치수를 유지하기 어렵게 만듭니다.
낮은 열전도율
이 재료는 열을 잘 방출하지 못합니다. 절삭 과정의 마찰로 인해 국소적인 열이 빠르게 축적될 수 있으며, 이는 테플론의 높은 열팽창 계수로 인해 녹음, 번짐 및 치수 불안정성을 유발할 수 있습니다.
높은 크리프(Creep) 속도
테플론은 장기간 압력을 받으면 "크리프"되거나 서서히 변형되는 경향이 있습니다. 이는 공작물을 고정할 때와 가공 과정 자체에서 문제가 될 수 있습니다.
지속적인 버(Burr) 문제
테플론 가공에서 가장 중요한 문제 중 하나는 무거운 버(burr), 즉 부품 모서리에 남는 원치 않는 얇은 재료 능선이 형성되는 것입니다. 이러한 버는 부품 표면을 손상시키지 않고 제거하기가 어렵습니다.
5축 머시닝이 이러한 과제를 해결하는 방법
5축 CNC 머신은 부품이나 공구를 다섯 가지 다른 축으로 동시에 움직일 수 있습니다. 이러한 정교한 기능은 테플론의 고유한 약점을 직접적으로 해결합니다.
복잡한 설계를 위한 탁월한 정밀도
주요 이점은 극도의 정확도로 매우 복잡한 형상을 생산할 수 있다는 것입니다. 머신은 공구를 어떤 각도로든 배치할 수 있어, 축이 적은 장비로는 불가능한 정교한 윤곽과 깊은 포켓을 만들 수 있습니다.
단일 설정 효율성
테플론의 경우 가장 중요할 수 있는 점은 5축 머신이 단일 설정으로 거의 모든 방향에서 공작물에 접근할 수 있다는 것입니다. 이는 부품 재고정의 필요성을 크게 줄여 취급으로 인한 변형 위험을 최소화하고 모든 기능에서 더 높은 위치 정확도를 보장합니다.
우수한 표면 마감
공구의 절삭 각도를 부품 표면에 대해 최적화함으로써 5축 머신은 더 짧고 더 단단한 절삭 공구를 사용할 수 있습니다. 이는 공구 진동을 줄이고, 열 발생을 최소화하며, 버를 덜 발생시키면서 훨씬 더 매끄러운 표면 마감을 제공합니다.
접근하기 어려운 영역에 대한 접근
머신의 민첩성은 부품 깊숙한 곳이나 어색한 방향에 있는 기능에 접근할 수 있게 하여, 복잡한 설계의 모든 세부 사항이 타협 없이 정확하게 가공되도록 보장합니다.
상충 관계 및 모범 사례 이해
5축 머시닝은 강력한 해결책이지만 성공이 저절로 보장되는 것은 아닙니다. 테플론으로 고품질 결과를 얻으려면 특정 접근 방식과 잠재적인 함정에 대한 인식이 필요합니다.
공구 선택은 필수적입니다
표준 공구는 부적합합니다. 재료를 밀어내는 대신 깨끗하게 전단할 수 있도록 마찰을 방지하기 위해 높은 여유각으로 설계된 극도로 날카로운 절삭 공구, 종종 맞춤 연삭된 초경 커터를 사용해야 합니다.
효과적인 열 관리
열을 제어하는 것이 가장 중요합니다. 여기에는 절삭 영역에서 열과 칩을 지속적으로 씻어내기 위해 충분한 양의 수용성 절삭유를 사용하는 것이 포함됩니다.
디버링(Deburring) 계획
최고의 공정으로도 어느 정도의 버는 발생할 가능성이 있습니다. 디버링 전략은 사전에 계획되어야 합니다. 일반적인 방법에는 신중한 수동 제거, 가벼운 샌딩, 심지어 부품을 냉각시켜 버를 부서지기 쉽게 만들어 부러뜨리는 방법 등이 있습니다.
현실적인 공차 계획
테플론의 높은 열팽창률과 크리프 경향으로 인해 매우 엄격한 공차를 유지하는 것은 상당한 어려움입니다. 가능한 한 중~느슨한 공차로 설계하는 것이 제조 가능성을 보장하는 데 가장 좋습니다.
귀하의 테플론 부품을 위한 올바른 선택
올바른 제조 공정을 선택하는 것은 특정 부품의 복잡성과 요구 사항에 전적으로 달려 있습니다.
- 복잡한 형상과 높은 정밀도가 주요 초점인 경우: 5축 CNC 머시닝은 설계 의도를 타협 없이 달성하기 위한 결정적이고 종종 유일한 선택입니다.
- 단순 부품의 비용 효율성이 주요 초점인 경우: 느슨한 공차를 가진 기본 와셔나 블록과 같은 부품의 경우, 더 간단한 3축 CNC 머신 또는 CNC 선반으로 충분할 수 있습니다.
- 후처리 최소화가 주요 초점인 경우: 5축 머신의 우수한 표면 마감은 수동 디버링 및 마감과 관련된 시간과 비용을 크게 줄여줍니다.
궁극적으로 테플론에 5축 머시닝을 선택하는 것은 제어에 대한 투자이며, 까다로운 재료를 마스터하고 우수한 최종 부품을 생산할 수 있도록 합니다.
요약표:
| 테플론 가공의 과제 | 5축 CNC가 해결하는 방법 |
|---|---|
| 부드러움 및 변형 | 단일 설정 머시닝으로 취급 및 클램핑 압력 최소화. |
| 낮은 열전도율 | 최적의 공구 각도 및 절삭유 사용으로 열 축적 감소. |
| 높은 크리프 속도 | 부품 취급 감소 및 정밀한 공구 제어로 크리프 완화. |
| 무거운 버 형성 | 우수한 공구 제어 및 절삭 각도로 더 깨끗한 마감 처리. |
정밀하게 가공해야 하는 복잡한 테플론(PTFE) 부품이 필요하신가요?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 PTFE 부품 제조를 전문으로 합니다. 당사의 고급 5축 CNC 머시닝 기능은 테플론의 고유한 과제를 처리하도록 특별히 맞춤화되어, 맞춤형 프로토타입부터 대량 생산 실행까지 귀하의 부품이 정밀도와 품질에 대한 최고 기준을 충족하도록 보장합니다.
당사의 전문 지식을 귀하를 위해 활용하십시오. 귀하의 프로젝트 요구 사항에 대해 논의하려면 지금 저희 팀에 문의하십시오.

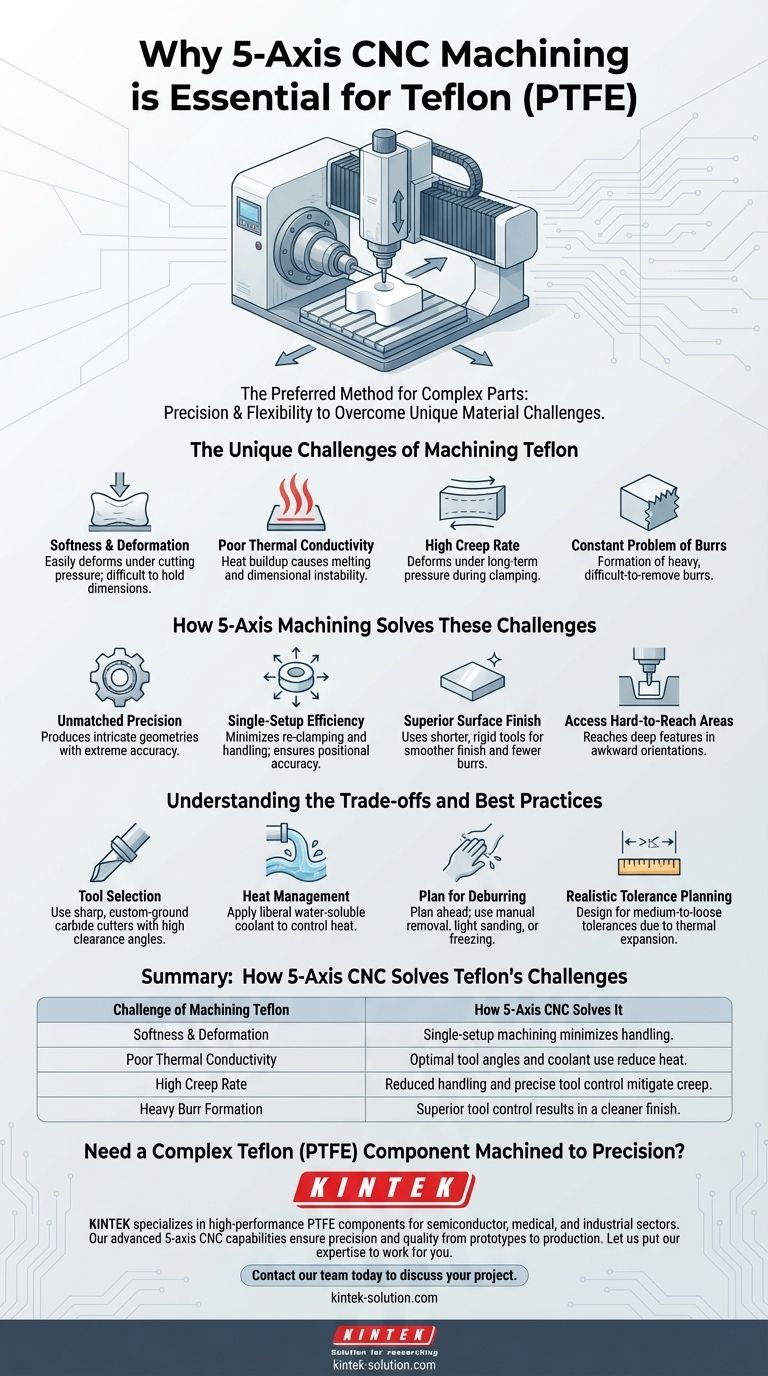

시각적 가이드
