실험실 화학 합성 및 공정 확장을 위한 소결 이중 열교환 삼중 구조가 통합된 고보로실리케이트 유리 미세유로 반응기

제품 개요

이 연속 흐름 반응 시스템은 실험실 규모의 화학 합성 및 공정 강화에 있어 큰 도약을 의미합니다. 일체형 삼중 챔버 설계로 제작된 이 장비는 두 개의 전용 열교환층 사이에 끼워진 중앙 반응층을 통합합니다. 기존의 교반 탱크 회분식 시스템을 연속 미세유체 채널로 대체함으로써, 이 시스템은 물질 전달 속도를 극적으로 증가시키고 균일한 온도 분포를 보장하며 반응 시간을 수 시간에서 수 초로 단축합니다. 고성능 유리 구조는 시각적 투명성을 제공하여 연구자들이 상변화, 침전 및 색상 전이를 실시간으로 관찰할 수 있게 합니다.

제약 R&D, 정밀 화학 합성 및 학술 연구와 같은 까다로운 환경을 위해 특별히 설계된 이 장비는 고발열성, 고속 또는 위험한 화학 반응을 처리하는 데 탁월합니다. 삼중 챔버 샌드위치 구성은 빠른 열 방산을 용이하게 하여, 기존 유리 장비에서는 위험하거나 통제 불가능한 화학 반응을 안전하게 개발하는 데 귀중한 도구가 됩니다. 빠른 니트로화, 강력한 할로겐화 또는 복잡한 유기금속 합성을 수행하든, 이 시스템은 공정 내 유체 체류량을 최소화함으로써 비교할 수 없는 안전성과 제어력을 제공합니다.

고압 내구성과 극한의 내화학성을 위해 제작된 이 장비는 첨단 고온 분자 결합 기술을 사용하여 구성 요소들을 단일의 이음매 없는 유리 본체로 융합합니다. 넓은 온도 범위와 상당한 압력 하에서 안전하게 작동하며, 취약한 폴리머, 접착제 또는 기계적 개스킷을 사용하지 않고도 구조적 무결성을 유지합니다. 이 견고한 제작 품질은 일관되고 재현 가능한 성능을 보장하여 공정 화학자들이 벤치톱에서 발견한 것을 파일럿 규모 및 상업적 제조 환경으로 자신 있게 전환할 수 있게 합니다.

주요 특징

• 일체형 통합 소결 기술: 반응기 전체 본체가 고온 소결을 통해 융합되어 단일 고순도 유리 조각이 됩니다. 이 매끄러운 설계는 접착제, 접착물 또는 기계적 개스킷이 전혀 없어 누출 위험을 제거하고 매우 공격적인 유기 용매 및 산과의 완전한 호환성을 보장합니다.
• 이중 열교환 삼중 챔버 구조: 샌드위치 구조(열교환 - 반응 - 열교환)로 설계된 이 장비는 두 개의 전용 110 mm x 140 mm 열교환 표면을 활용합니다. 이는 총 308 cm²의 열전달 면적을 제공하여 발열 반응을 엄격한 온도 한계 내로 유지하기 위해 예외적으로 빠른 가열 및 냉각 응답을 제공합니다.

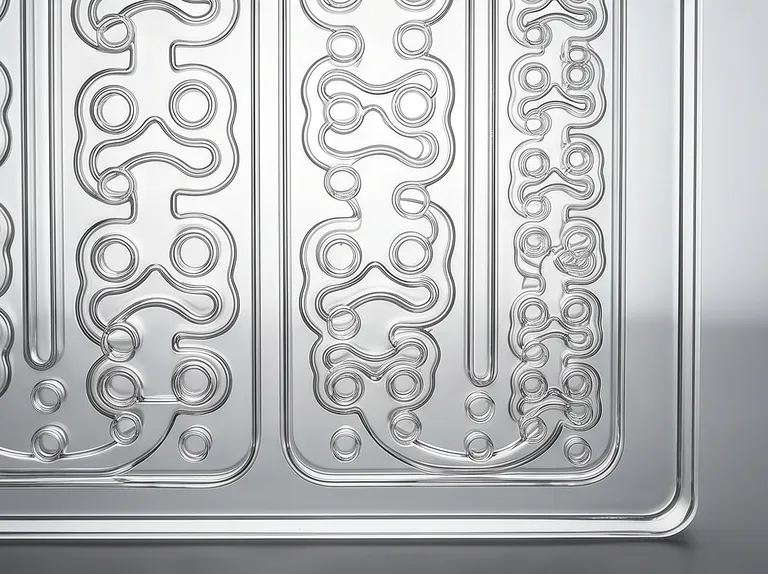

• 최적화된 미세유로 형상: 가장 좁은 단면적이 1.5 mm × 1.0 mm에서 3.0 mm × 1.7 mm이고 깊이가 1.0 mm에서 1.5 mm인 정밀 설계된 미세유로를 특징으로 하는 이 구조는 반응물을 지속적이고 강렬한 접촉 상태로 만듭니다. 그 결과 빠른 확산, 정밀한 유체 역학 및 반응 시간의 극적인 감소가 이루어집니다.
• 고압 및 고온 내성: -30°C에서 195°C 사이에서 안정적으로 작동하며, 반응 챔버에서 최대 20.0 Bar, 열교환 챔버에서 3.0 Bar의 압력 등급을 가집니다. 이 압력 성능은 구조적 손상 위험 없이 과열 용매 반응 및 빠른 기액 혼합을 지원합니다.
• 탁월한 물질 및 열전달 계수: 면적 대 부피 비율이 3000에서 13000 m²/m³이고 열전달 계수가 1090에서 3420 W/m²·K에 달하는 이 반응기는 기존 교반 오토클레이브보다 몇 배나 뛰어난 성능을 발휘합니다. 이는 초고속 열 제거를 보장하고 부산물 형성을 유발하는 국부적 핫스팟을 방지합니다.
• 이중 입구/출구 구성: 시약 및 열매체 모두에 대해 전용 2입구 및 2출구 설정이 장착되어 있습니다. 이 유연한 라우팅을 통해 다단계 첨가 순서, 급랭 단계 또는 다성분 혼합을 단일 연속 흐름 경로에서 수행할 수 있습니다.
• 공정 최적화를 위한 시각적 투명성: 고보로실리케이트 유리로 제작된 완전히 투명한 흐름 경로는 실험실 인력이 유체 역학을 시각적으로 모니터링하고 결정화 또는 스케일링을 관찰하며 반응 현상을 기록하여 동역학 계산을 지원할 수 있게 합니다.

응용 분야

기술 사양

물리적 및 작동 매개변수

비교 성능 지표 (연속 흐름 대 전통적 회분식)

이 제품을 선택하는 이유

• 본질적 공정 안전성: 단지 1~8 mL의 내부 부피를 가진 이 반응기는 주어진 순간에 활성 화학 물질의 양을 최소화합니다. 이는 위험한 반응의 잠재적 에너지 방출을 극적으로 줄여 더 안전한 작업 환경을 보장합니다.
• 탁월한 열전달 성능: 이중 열교환 샌드위치 설계는 표준 유리 반응기보다 온도 조정에 최대 30% 더 빠르게 반응합니다. 즉각적인 냉각 또는 가열을 가능하게 하여 반응 조건을 고정시키고 부반응을 방지합니다.
• 중국에서 정밀 제작: 고급 고보로실리케이트 유리를 사용하여 제조되며, 각 반응기는 까다로운 조건에서 안정적이고 누출 방지 성능을 보장하기 위해 엄격한 압력 및 열 응력 테스트를 거칩니다.
• 맞춤형 유체 네트워크: 맞춤형 미세유로 형상, 특수 흐름 경로 모양 및 조정 가능한 체류 부피를 포함한 포괄적인 맞춤 엔지니어링을 제공합니다. 또한 완전 자동화를 위한 미세 미터링 펌프 및 온라인 센서(pH, 온도, 압력)가 통합된 통합 턴키 설정을 제공합니다.
• 원활한 확대 통합: 이 반응기 내에서 입증된 흐름 동역학은 파일럿 및 생산 단계로 직접 적용됩니다. 반응기를 병렬로 추가함으로써(번호 증가) 화학 공정을 재설계하지 않고도 생산을 확대할 수 있습니다.

맞춤 구성, 공정 최적화에 대한 자세한 내용 또는 실험실에 대한 상세 견적 요청을 위해 지금 KINTEK에 문의하십시오.
