PTFE 교량 받침 패드를 지지 패드 또는 교각 상판에 설치하는 데는 두 가지 주요 방법이 있습니다. 선택은 프로젝트 사양과 원하는 기계적 구속 수준에 따라 달라지며, 한 가지 방법은 에폭시 모르타르를 사용한 직접 접착을 포함하고 다른 방법은 오목한 매립형 강판을 사용하는 것입니다. 두 방법 모두 받침대에 완벽하게 수평이고 안정적인 기반을 만드는 것을 목표로 합니다.
모든 설치 방법의 핵심 목표는 받침대에서 하부 구조물로의 막대한 수직 하중을 틈 없이 완벽하게 전달하는 동시에 PTFE 표면이 제공하도록 설계된 저마찰 수평 이동을 허용하는 것입니다. 설치는 단순한 배치가 아니라 전체 받침대 시스템이 올바르게 작동하도록 만드는 중요한 연결 고리입니다.
설치 목표 이해하기
방법을 살펴보기 전에 관련된 공학적 원리를 이해하는 것이 중요합니다. 부적절한 설치는 응력 집중, 조기 파손 및 구조적 무결성 손상으로 이어질 수 있습니다.
완벽한 표면의 필요성
받침대 바닥판의 전체 표면은 지지 구조물, 일반적으로 콘크리트 교각 상판 또는 교대에 균일하게 접촉해야 합니다.
공극, 틈 또는 돌출부는 고르지 않은 압력을 생성합니다. 이는 시간이 지남에 따라 받침대와 콘크리트 지지대 모두에 손상을 줄 수 있습니다.
절대적인 안정성 보장
받침대는 완벽하게 안정적이어야 하며 지정된 위치에서 움직이거나 "밀려나지" 않아야 합니다. 의도된 유일한 움직임은 PTFE 표면이 맞물리는 스테인리스 스틸 플레이트와 미끄러지는 것입니다.
두 가지 핵심 설치 방법
선택된 방법은 시공 과정과 받침대의 장기적인 성능에 영향을 미치는 중요한 설계 결정입니다.

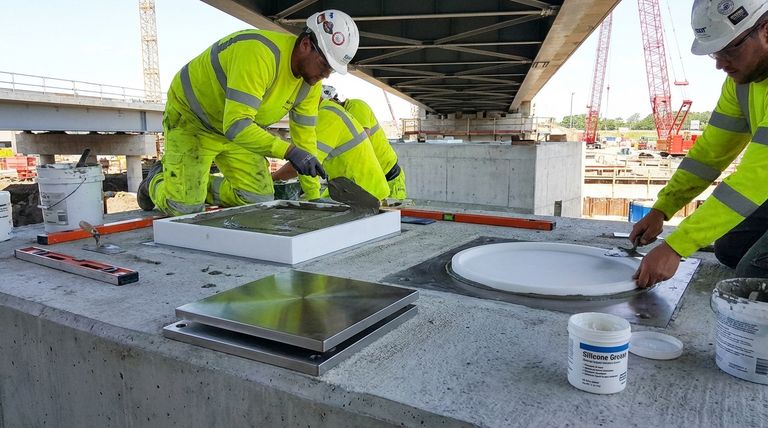

방법 1: 에폭시 모르타르를 사용한 직접 접착
이 방법은 고강도 에폭시 모르타르를 사용하여 콘크리트 지지대에 직접 완벽한 접합면을 만드는 것을 포함합니다.
받침대는 지지 패드 위에 조심스럽게 위치를 잡고 수평을 맞춥니다. 그런 다음 틈을 에폭시로 채워 받침대 바닥판을 구조물에 접착합니다. 이는 하중을 완벽하게 분산시키는 일체형의 틈 없는 연결을 보장합니다.
이 접근 방식은 효과적이려면 세심한 표면 준비와 정확한 수평 맞추기가 필요합니다.
방법 2: 매립형 강판 시스템
이것은 지지 패드용 콘크리트를 타설하기 전에 계획되는 보다 견고하고 기계적으로 고정된 접근 방식입니다.
매립형 강판이 지지대에 위치하며 내부 강철 보강 메쉬에 연결됩니다. 이 플레이트에는 받침대 패드의 치수보다 일반적으로 5mm 깊고 5mm 더 넓은 얕은 오목부가 있습니다.
그런 다음 받침대 패드가 이 오목부에 놓입니다. 이 오목부는 측면 미끄러짐에 대한 절대적인 기계적 구속을 제공하여 받침대가 설계된 위치에 정확하게 유지되도록 합니다.
중요한 조립 및 정렬 세부 사항
기반을 고정하는 것 외에도 받침대 구성 요소의 올바른 조립은 기능에 필수적입니다. 이러한 단계는 성공적인 설치를 위해 협상할 수 없습니다.
PTFE 및 스테인리스 스틸 접합면
PTFE 받침대 패드는 시스템의 일부입니다. PTFE 표면은 맞물리는 광택 스테인리스 스틸 플레이트와 미끄러지도록 설계되었습니다.
PTFE와 스테인리스 스틸 플레이트 사이에 실리콘 그리스 층을 고르게 도포해야 합니다. 이 윤활제는 열 팽창 및 수축에 필요한 극도로 낮은 마찰 계수를 달성하는 데 필수적입니다.
올바른 방향은 필수
받침대 어셈블리는 방향성이 있습니다. PTFE 보드는 교량 상부 구조물과 함께 움직이는 상부 어셈블리의 일부인 반면, 스테인리스 스틸 플레이트는 일반적으로 하부 구조물(교각)에 고정됩니다.
또한 가이드 플레이트 또는 스톱 플레이트가 움직임의 방향을 결정합니다. 설치는 도면 및 받침대 자체에 표시된 방향을 엄격하게 따라야 합니다.
최종 보호
설치 및 정렬이 완료되면 방진 덮개를 설치해야 합니다. 이 유연한 씰은 마찰을 증가시키고 표면을 긁고 받침대의 기능을 방해할 수 있는 물, 먼지 및 이물질로부터 슬라이딩 표면을 보호합니다.
프로젝트에 적합한 선택하기
직접 접착과 매립형 플레이트 사이의 선택은 하중, 예상되는 움직임 및 시공 공차를 기반으로 하는 공학적 결정입니다.
- 최대 장기 안정성이 주요 초점인 경우: 매립형 강판 시스템은 우수한 기계적 구속을 제공하며 일반적으로 보다 견고한 공학적 솔루션입니다.
- 콘크리트 표면의 약간의 결함을 수용하는 것이 주요 초점인 경우: 에폭시 모르타르를 사용한 직접 접착 방법은 현장에서 완벽하게 수평이고 완전히 지지되는 기반을 만드는 효과적인 방법을 제공합니다.
궁극적으로 성공적인 설치는 받침대를 구성 요소에서 교량 구조의 필수적이고 기능적인 부분으로 변모시킵니다.
요약표:
| 설치 방법 | 주요 특징 | 주요 이점 |
|---|---|---|
| 에폭시 모르타르를 사용한 직접 접착 | 받침대를 놓고 수평을 맞춘 다음 틈을 고강도 에폭시로 채웁니다. | 일체형의 틈 없는 연결을 생성하며, 표면 결함을 수용하는 데 이상적입니다. |
| 매립형 강판 시스템 | 오목한 강판이 콘크리트 타설 전에 지지대에 주조됩니다. | 측면 움직임에 대한 우수한 기계적 구속을 제공하며, 최대 장기 안정성을 제공합니다. |
KINTEK의 정밀 공학 PTFE 구성 요소로 프로젝트의 구조적 무결성을 보장하십시오.
교량, 의료 기기 또는 특수 산업 응용 분야에서 작업하든, PTFE 부품의 올바른 설치 및 성능은 매우 중요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너, 실험실 기구 및 받침대 패드를 포함하여 고품질의 맞춤형 PTFE 구성 요소 제조를 전문으로 합니다.
우리는 프로토타입부터 대량 주문까지 맞춤 제작을 제공하여 모든 부품이 정밀도와 내구성에 대한 귀하의 정확한 사양을 충족하도록 보장합니다.
귀하의 프로젝트별 요구 사항에 대해 논의할 준비가 되셨습니까? 오늘 저희 전문가에게 문의하여 KINTEK의 솔루션이 가장 까다로운 응용 분야에 신뢰성과 성능을 가져올 수 있는 방법을 알아보십시오.

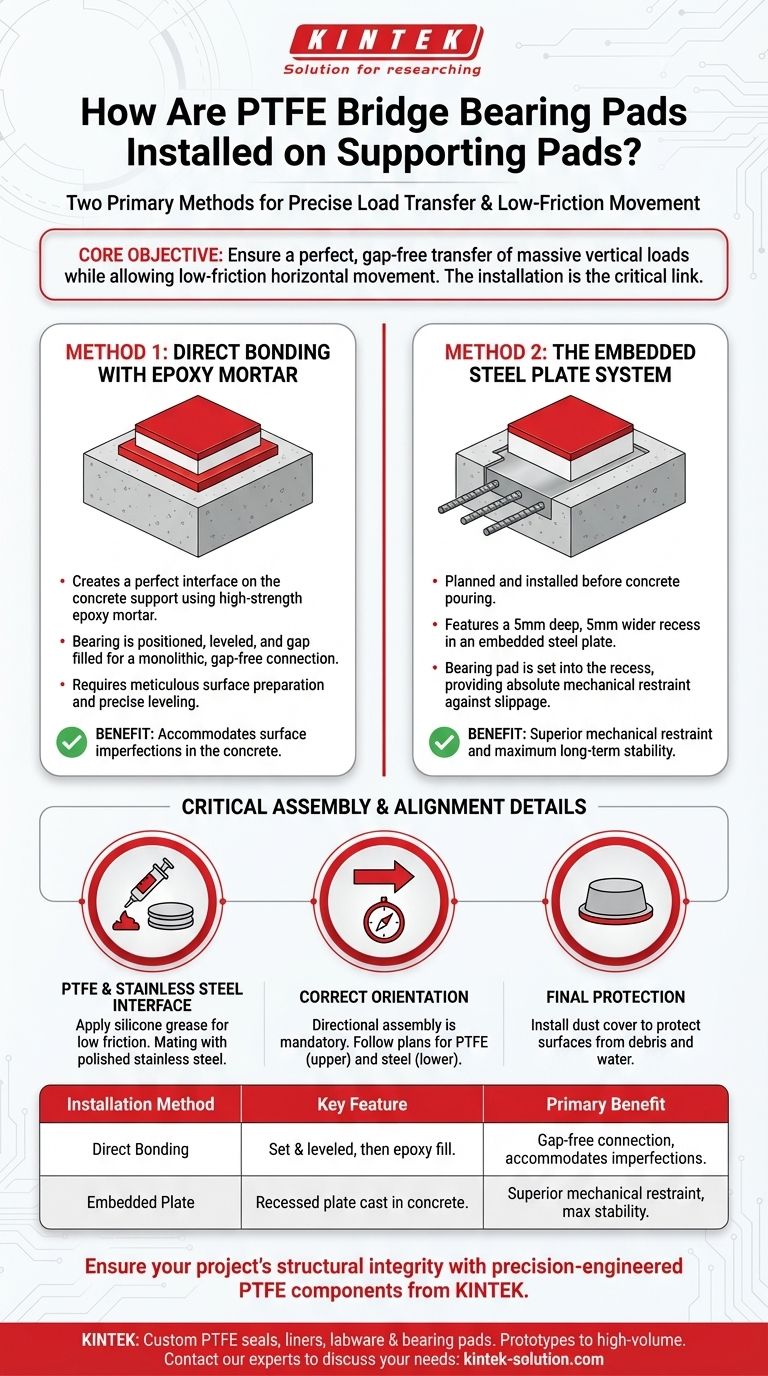

시각적 가이드
