항공우주 산업에서 PTFE 립 씰은 극한 조건이 일반적인 고성능 시스템에 사용되는 매우 중요한 구성 요소입니다. 이 씰은 제트 엔진 기어박스 및 비행 제어 액추에이터에서부터 보조 동력 장치(APU) 및 연료 펌프에 이르기까지, 실패 시 치명적인 결과를 초래할 수 있는 응용 분야에서 안정적으로 작동하도록 설계되었습니다.
항공우주 씰링에 PTFE가 선호되는 재료인 핵심 이유는 극한의 온도, 압력 및 화학 환경 전반에 걸쳐 씰링 무결성을 유지하는 고유한 능력 때문입니다. 낮은 마찰 특성은 현대 항공기의 고속, 고신뢰성 요구 사항에 필수적입니다.
항공우주 씰링에 PTFE가 필수적인 이유
항공기는 지상에서 고고도까지, 그리고 다시 돌아오는 운용 환경에서 대부분의 재료가 충족할 수 없는 극한의 요구 사항을 부과합니다. PTFE(폴리테트라플루오로에틸렌)는 이러한 문제를 해결하는 데 고유하게 적합한 특성 조합을 가지고 있습니다.
극한 온도에서의 복원력
PTFE 씰은 일반적으로 -53°C에서 177°C(-65°F에서 350°F)의 넓은 온도 범위 내에서 효과적으로 작동합니다.
이를 통해 고고도 비행의 극심한 추위와 엔진 및 액추에이터에서 발생하는 상당한 마찰열 속에서도 완벽하게 기능할 수 있습니다.
비교할 수 없는 화학적 불활성
항공기는 유압유, 제트 연료 및 윤활유와 같은 공격적인 유체에 의존합니다.
PTFE는 이러한 화학 물질에 대해 사실상 불활성이므로 시간이 지남에 따라 화학적 공격으로 인해 씰이 부풀어 오르거나 열화되거나 실패하는 것을 방지합니다. 이러한 안정성은 장기적인 시스템 신뢰성의 기본입니다.
고속 작동을 위한 저마찰
많은 항공우주 응용 분야에는 고속 회전 또는 왕복 운동이 수반되며, 경우에 따라 표면 속도가 100m/s를 초과합니다.
PTFE의 매우 낮은 마찰 계수는 열 발생을 최소화하고, 액추에이터에서 스틱-슬립 움직임을 방지하며, 마모를 줄여 중요한 시스템의 원활하고 예측 가능한 성능을 보장합니다.
스프링 에너지저의 역할
많은 항공우주 설계에서 PTFE 립은 금속 스프링으로 에너지를 공급받습니다(spring-energized).
이 스프링은 씰링 립에 일정한 기계적 힘을 가하여 매우 낮은 압력에서도 또는 온도 변화로 인해 하드웨어 구성 요소가 팽창하거나 수축할 때에도 단단한 씰을 보장합니다.
주요 항공우주 응용 분야 상세 분석
PTFE 립 씰은 일반적인 목적으로 사용되지 않으며, 성능과 신뢰성이 가장 중요한 시스템에 지정됩니다.
추진 및 동력 시스템
터빈 엔진, 외부 기어박스, APU, 시동기 및 발전기와 같은 응용 분야는 높은 회전 속도와 상당한 온도 구배를 포함합니다.
PTFE 씰은 이러한 동적 환경에서 윤활제를 가두고 오염을 방지하는 데 필수적입니다.
비행 제어 표면
날개 플랩, 슬랫 및 기타 제어 표면의 액추에이터는 정밀하고 즉각적인 응답을 위해 저마찰을 제공하는 씰이 필요합니다.
PTFE 립 씰은 비행 제어를 손상시킬 수 있는 갑작스러운 움직임 없이 원활한 작동을 보장합니다.
연료 및 유압 시스템
연료 펌프 및 유압 액추에이터와 같은 구성 요소는 압력 하에서 공격적인 유체에 지속적으로 노출됩니다.
PTFE의 내화학성은 씰의 열화를 방지하여 이러한 시스템이 누출 없이 지정된 압력에서 작동하도록 보장합니다.
특수 및 까다로운 역할
PTFE 씰은 로터 헤드, 수직 이착륙기용 리프트 팬 및 항공기 제동 시스템과 같은 매우 전문화된 장비에서도 발견됩니다.
이러한 역할에서 이들은 엄청난 응력, 고압 및 급격한 작동 조건 변화를 견뎌내야 하며, 이는 그들의 뛰어난 견고성과 내구성을 입증합니다.
상충 관계 이해
매우 효과적이지만 PTFE 씰이 만능 해결책은 아닙니다. 한계를 이해하는 것이 올바른 적용에 중요합니다.
콜드 플로우(크리프) 가능성
특히 높은 온도에서 지속적인 부하 하에 PTFE는 서서히 변형되거나 "크리프"할 수 있습니다.
설계자는 충전재(탄소 또는 유리와 같은)를 사용하여 치수 안정성을 향상시키고, 씰 모양의 사소한 변화에 적응하는 스프링 에너지저를 사용하여 이를 완화합니다.
신중한 취급 필요성
PTFE의 씰링 표면은 정밀하게 설계되었습니다. 부적절한 취급으로 인한 긁힘이나 결함은 누출 경로를 만들 수 있습니다.
설치에는 신뢰할 수 있는 씰을 설정하기 위해 특수 도구와 표면 마감에 대한 세심한 주의가 필요합니다.
마모성 조건에서의 성능
견고하지만 기본 PTFE는 마모성 입자에 의해 마모될 수 있습니다.
마모성 오염 물질이 우려되는 환경의 경우, 씰의 내마모성을 크게 높이기 위해 충전된 PTFE 복합재가 사용됩니다.
귀하의 응용 분야에 적합한 선택
시스템의 특정 요구 사항이 최적의 PTFE 씰 구성을 결정합니다.
- 고속 회전(예: 기어박스, 터빈)에 중점을 두는 경우: 열 발생을 최소화하고 씰 및 주변 구성 요소의 작동 수명을 연장하기 위해 저마찰 PTFE 복합재가 필수적입니다.
- 극한의 온도 주기(예: 엔진 구성 요소)에 걸쳐 밀봉하는 데 중점을 두는 경우: 금속 하드웨어가 팽창하고 수축함에 따라 일관된 밀봉력을 유지하기 위해 스프링 에너지 설계는 필수적입니다.
- 공격적인 유체와의 호환성(예: 연료 및 유압 시스템)에 중점을 두는 경우: 열화를 방지하고 시스템 무결성을 보장하기 위해 대상 유체에 대한 불활성이 테스트된 PTFE 복합재를 선택하십시오.
궁극적으로 올바른 PTFE 씰 설계를 선택하는 것은 모든 항공우주 시스템의 안전과 작동 신뢰성을 보장하는 중요한 단계입니다.
요약표:
| 특성 | 항공우주 분야의 이점 |
|---|---|
| 극한 온도 범위 (-53°C ~ 177°C) | 고고도 추위부터 엔진 열까지 안정적인 성능 제공. |
| 화학적 불활성 | 제트 연료, 유압유 및 윤활유로 인한 열화에 저항. |
| 저마찰 | 최소한의 마모로 기어박스 및 액추에이터에서 고속 작동 가능. |
| 스프링 에너지 공급 | 압력 변화 및 열 팽창에도 불구하고 일관된 씰 유지. |
항공우주 시스템의 최고 성능 보장
극한 환경을 위한 설계에는 신뢰할 수 있는 구성 요소가 필요합니다. 올바른 PTFE 씰은 추진 시스템, 비행 제어 장치 및 유압 장치의 신뢰성에 매우 중요합니다.
KINTEK은 반도체, 의료, 실험실 및 특수 산업 분야를 위해 맞춤형 립 씰, 라이너 및 실험실 기구를 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사는 정밀 생산과 광범위한 재료 전문 지식을 결합하여 항공우주 산업의 엄격한 요구 사항을 충족하는 솔루션을 제공합니다.
맞춤형 프로토타입이 필요하든 대량 생산으로 확장해야 하든, 당사는 귀하의 프로젝트를 지원할 준비가 되어 있습니다.
지금 KINTEK에 문의하여 귀하의 특정 요구 사항과 당사의 PTFE 전문 지식이 귀하의 응용 분야에 어떻게 도움이 될 수 있는지 논의하십시오.

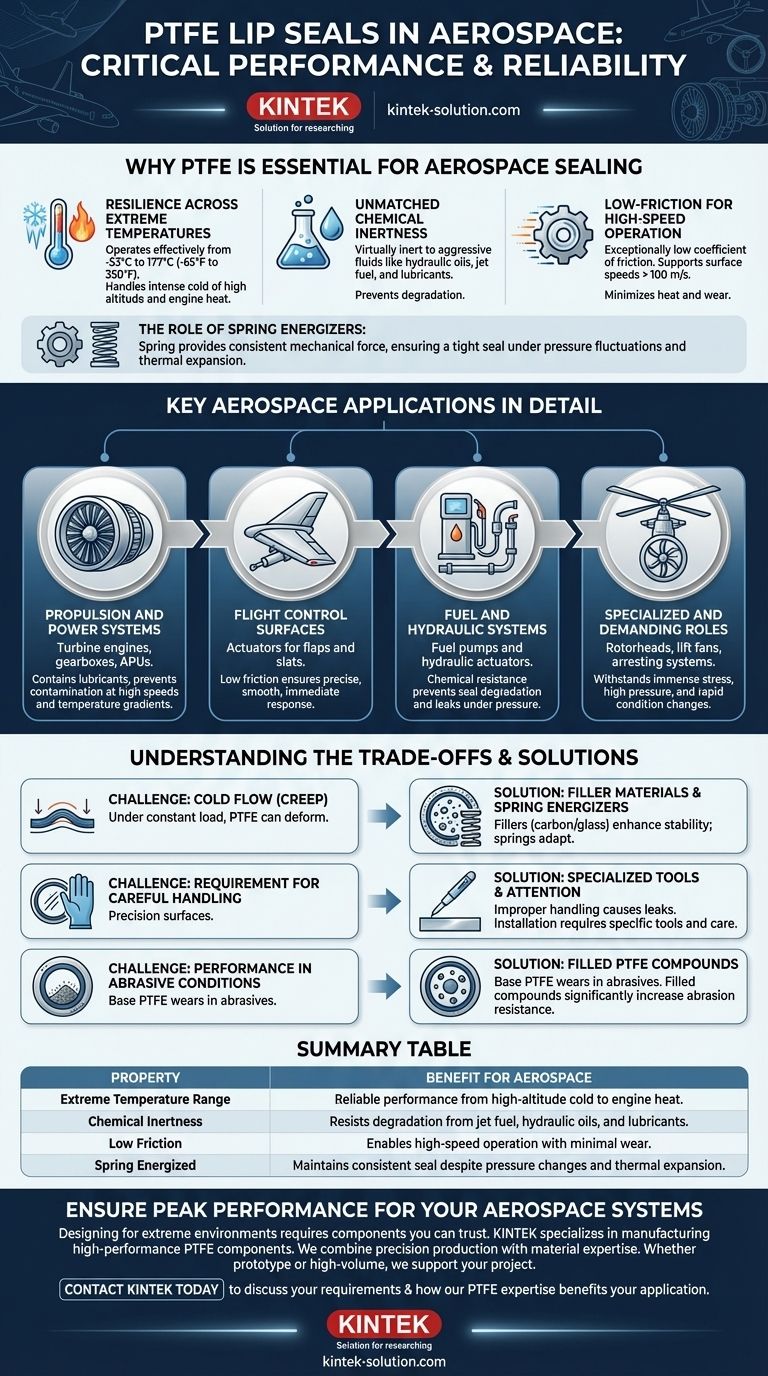

시각적 가이드
