요약하자면, 폴리테트라플루오로에틸렌(PTFE) 씰은 해당 분야의 극한 작동 조건을 견딜 수 있는 고유한 능력 덕분에 석유 및 가스 산업의 거의 모든 중요한 단계에 적용됩니다. 지표면 시추 장비 및 LNG 파이프라인에서부터 지구 깊은 곳의 고압, 고온(HPHT) 환경에서 작동하는 다운홀 툴에 이르기까지 모든 곳에서 사용됩니다. 이들의 신뢰성은 누출 방지, 안전 보장 및 운영 가동 시간 유지에 필수적입니다.
석유 및 가스 분야의 핵심 과제는 공격적인 화학 물질, 극한의 온도 및 엄청난 압력을 동시에 관리하는 것입니다. PTFE 씰은 화학적 불활성과 물리적 복원력이 대부분의 다른 재료로는 따라올 수 없기 때문에 기본 솔루션이 되며, 이는 중요 장비의 무결성과 안전을 보장하는 데 필수적입니다.
석유 및 가스 운영에 PTFE가 필수적인 이유
씰링 재료의 선택은 사소한 결정이 아닙니다. 이는 안전, 효율성 및 수익성에 영향을 미치는 근본적인 엔지니어링 선택입니다. PTFE는 석유 및 가스 추출 및 처리 고유의 가장 심각한 문제를 직접 해결하기 때문에 초석 재료가 되었습니다.
탁월한 내화학성
석유 및 가스 흐름은 순수한 경우가 거의 없습니다. 여기에는 종종 황화수소(sour gas) 및 이산화탄소(acid gas)와 같은 부식성이 강한 물질과 추출 공정에 사용되는 증기 및 다양한 공격적인 화학 물질이 포함됩니다. PTFE는 사실상 화학적으로 불활성이므로 이러한 물질에 노출되어도 열화되거나 팽창하지 않아 오래 지속되고 안정적인 씰링을 보장합니다.
극한의 온도 및 압력 내성
작동 온도는 액화천연가스(LNG)에 필요한 극저온에서 다운홀 환경의 극한 열에 이르기까지 다양합니다. 특히 스프링 장착형 설계의 PTFE 씰은 이 광범위한 온도 스펙트럼에서 무결성을 유지합니다. 이들은 해저 및 심정공 작업에 중요한 5,000~30,000 psi(345~2070 bar) 환경에서 일상적으로 성능을 발휘하는 엄청난 압력을 처리하도록 설계되었습니다.
낮은 마찰 및 높은 내마모성
석유 및 가스 산업의 장비 중 상당 부분은 지속적인 움직임을 수반합니다. 펌프, 압축기, 모터 및 기어박스에는 PTFE로 만든 로터리 샤프트 립 씰이 필수적입니다. 이 재료의 고유한 낮은 마찰 계수는 에너지 손실과 열 발생을 최소화하는 동시에 우수한 내마모성은 씰 자체와 장비의 서비스 수명을 연장합니다.
가치 사슬 전반의 주요 응용 분야
PTFE 씰은 단일 제품이 아니라 특정 요구 사항에 맞게 조정된 솔루션 범주입니다. 이들의 적용은 지표면에서 해저에 이르기까지 전체 운영 환경에서 볼 수 있습니다.
지표면: 시추 및 처리
시추 리그, 펌프 및 밸브와 같은 지표면 장비는 높은 유량과 마모성 물질을 처리합니다. 여기에서 PTFE 씰은 탄화수소 흐름을 제어하는 압축기 및 밸브에서 안정적인 씰링을 제공하여 위험하고 비용이 많이 들 수 있는 누출을 방지하는 데 사용됩니다.
다운홀: 탐사 및 추출
이곳은 지구상에서 가장 까다로운 환경 중 하나입니다. 시추 중 로깅(LWD) 및 시추 중 측정(MWD) 장비를 포함한 다운홀 툴은 극한의 HPHT 조건으로부터 민감한 전자 장비를 보호하기 위해 PTFE 씰에 의존합니다. 여기서는 스프링 장착형 PTFE 씰이 엄청난 압력과 열 속에서 무결성을 유지하는 데 중요합니다.
해저 및 LNG: 특수 환경
해저 장비는 높은 외부 압력과 부식성 해수라는 이중 과제에 직면합니다. PTFE 씰은 해저 밸브 및 커넥터의 장기적인 신뢰성을 보장합니다. LNG 시설에서는 PTFE의 뛰어난 극저온 성능 덕분에 파이프, 밸브 및 로딩 시스템의 씰에 이상적인 선택이 되어 휘발성 가스의 누출을 방지합니다.
시스템 무결성: 팽창 및 움직임
파이프라인 및 처리 시스템은 지속적인 온도 변화에 노출되어 팽창 및 수축을 유발합니다. PTFE 팽창 조인트는 이러한 움직임을 흡수하여 스트레스 균열을 방지하고 특히 부식성 유체를 처리할 때 시스템 안정성과 안전을 유지하도록 설치됩니다.
상충 관계 및 설계 고려 사항 이해
PTFE는 매우 효과적이지만 한계가 없는 것은 아닙니다. 진정한 전문가는 성공을 위해 적절한 재료 선택과 설계가 중요하다는 것을 이해합니다.
크리프 또는 "콜드 플로우"
표준 PTFE는 일정한 부하에 지속적으로 노출되면 시간이 지남에 따라 변형되거나 "크리프"되는 경향이 있습니다. 이는 카본, 유리 또는 청동과 같은 재료를 폴리머에 첨가하는 충전 PTFE 등급을 사용하여 완화됩니다. 이는 기계적 강도와 변형 저항성을 향상시켜 고압 응용 분야에서 씰을 더욱 견고하게 만듭니다.
에너자이저 및 재킷 설계
가장 까다로운 응용 분야의 경우 단순한 PTFE 링만으로는 충분하지 않습니다. 스프링 장착형 또는 재킷형 씰은 금속 스프링을 사용하여 씰링 표면에 일정한 힘을 가합니다. 이 설계는 재료의 낮은 탄성을 보상하여 압력 변동, 온도 변화 및 시간이 지남에 따른 마모 동안에도 단단한 씰을 보장합니다. 스프링 재료와 씰 프로파일의 선택은 성능에 매우 중요합니다.
설치 민감도
첨단 씰의 성능은 올바른 설치에 크게 좌우됩니다. 씰 또는 맞닿는 하드웨어의 긁힘, 부적절한 윤활 또는 잘못된 크기 지정은 조기 고장으로 이어질 수 있습니다. 중요한 응용 분야에서는 훈련된 직원이 정확한 사양에 따라 설치를 수행하도록 보장하는 것이 필수적입니다.
응용 분야에 맞는 올바른 선택
올바른 PTFE 씰 구성을 선택하는 것은 특정 운영 목표에 전적으로 달려 있습니다.
- 회전 장비(펌프, 압축기)가 주요 초점인 경우: 낮은 마찰, 내마모성 PTFE 로터리 샤프트 립 씰이 효율성과 수명을 보장하는 최적의 선택입니다.
- 정적 HPHT 씰링(다운홀 툴)이 주요 초점인 경우: 극한의 힘에 대한 크리프 저항 및 무결성 유지를 위해 충전 등급으로 제작된 견고한 스프링 장착형 PTFE 씰이 필요합니다.
- 극저온 응용 분야(LNG)가 주요 초점인 경우: 취성 및 누출을 방지하기 위해 적절한 에너자이저 및 PTFE 등급으로 극저온 서비스용으로 특별히 설계된 씰이 중요합니다.
- 파이프라인 무결성이 주요 초점인 경우: PTFE 팽창 조인트는 전체 시스템을 보호하면서 열 이동 및 화학적 부식을 관리하는 올바른 구성 요소입니다.
궁극적으로 석유 및 가스에서 PTFE의 힘을 활용하는 것은 특정 환경의 정확한 문제에 올바른 설계와 재료 복합체를 일치시키는 것입니다.
요약표:
| 응용 분야 | 주요 과제 | PTFE 씰 솔루션 |
|---|---|---|
| 지표면 시추 및 처리 | 마모성 물질, 높은 유량 | 압축기 및 밸브용 PTFE 씰 |
| 다운홀 툴 (HPHT) | 극한의 압력 및 온도 (>30,000 psi) | 스프링 장착형 PTFE 씰 |
| 해저 장비 | 높은 외부 압력, 부식성 해수 | 밸브 및 커넥터용 PTFE 씰 |
| LNG 시설 | 극저온 | 파이프, 밸브 및 로딩 시스템용 PTFE 씰 |
석유 및 가스 응용 분야를 위한 PTFE 씰 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야의 가장 까다로운 환경을 위해 씰, 라이너 및 실험실 기구를 포함한 고성능 맞춤형 PTFE 부품 제조를 전문으로 합니다. 정밀 생산에 대한 당사의 전문 지식은 프로토타입부터 대량 주문까지 장비가 안전하고 효율적으로 작동하도록 보장합니다.
오늘 당사의 전문가에게 문의하여 귀사의 중요 운영을 위한 안정적인 응용 분야별 PTFE 씰링 솔루션을 제공하는 방법에 대해 논의하십시오.

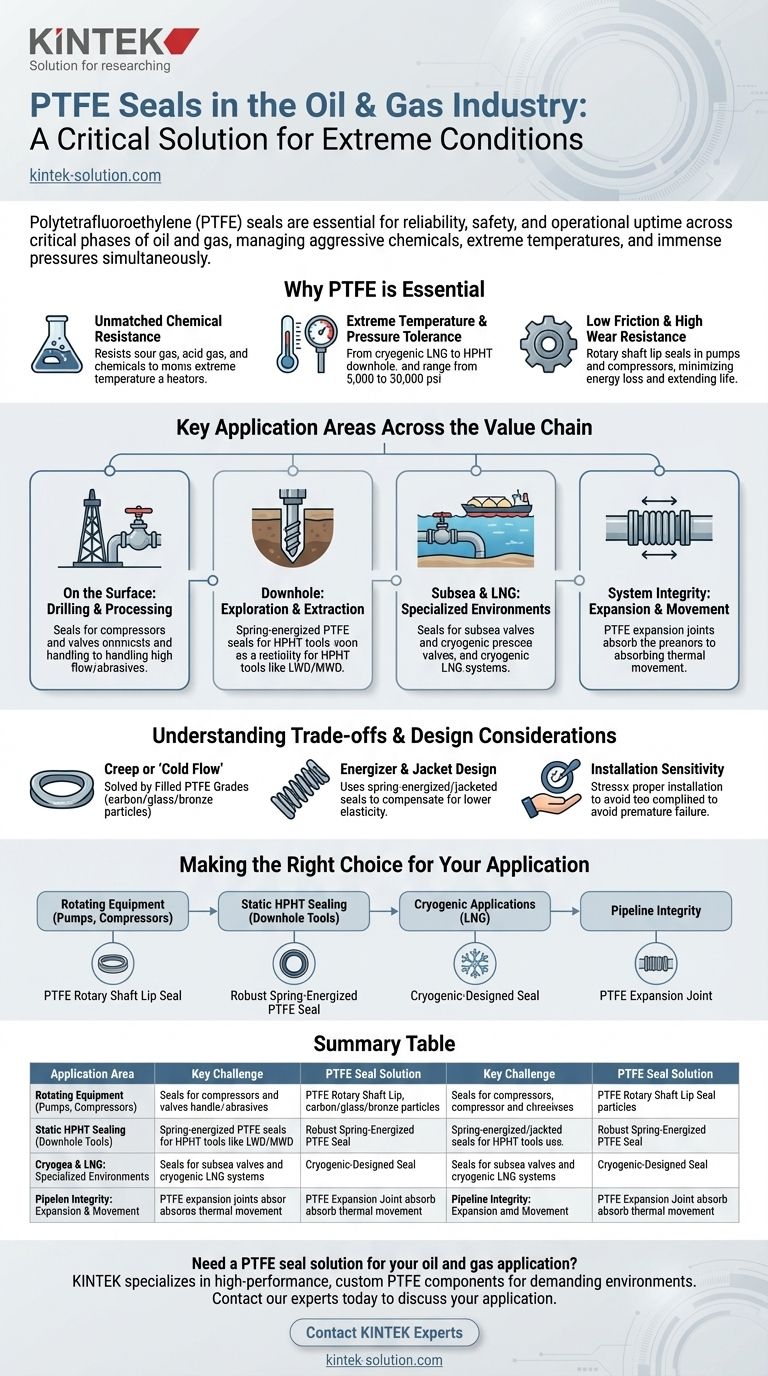

시각적 가이드
