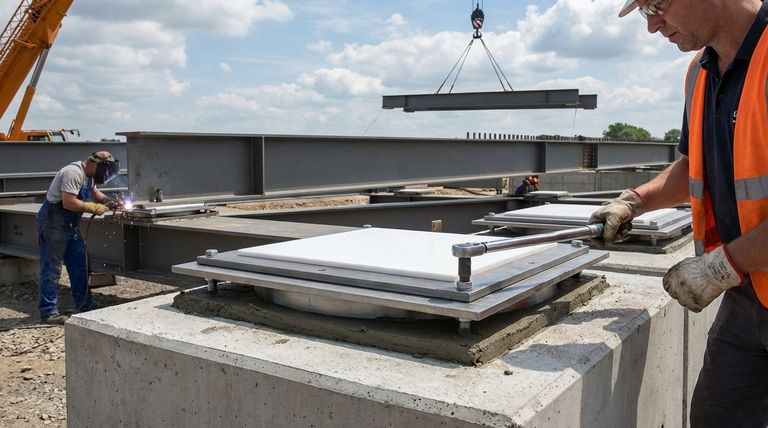

건설 프로젝트의 경우, PTFE 슬라이드 베어링은 일반적으로 전체 용접, 가접, 볼트 체결 또는 모르타르 매립의 네 가지 주요 방법 중 하나를 사용하여 설치됩니다. 어떤 방법이든 성공 여부는 세심한 표면 준비, 정밀한 정렬, 그리고 민감한 PTFE 표면을 손상이나 오염으로부터 엄격하게 보호하는 데 전적으로 달려 있습니다.
특정 설치 방법은 기본 원칙에 부차적입니다. 즉, 베어링의 강철 지지판은 구조물과 완벽하게 통합되어야 하며, PTFE가 설계된 대로 기능할 수 있도록 완벽하게 수평이고 안정적인 표면을 보장해야 합니다.
네 가지 주요 설치 방법
각 설치 기술은 다양한 구조 재료 및 현장 조건에 적합합니다. 선택은 구조물의 유형(강철 또는 콘크리트), 하중 요구 사항 및 건설 환경을 고려하는 엔지니어링 계획에 따라 결정됩니다.
전체 용접
전체 용접은 베어링의 강철 지지판과 강철 구조 부재 사이에 연속적이고 영구적인 용접을 생성하는 것을 포함합니다. 이 방법은 가장 견고하고 완전히 통합된 연결을 생성합니다. 일반적으로 조건이 제어될 수 있는 제작 공장에서 수행됩니다.
가접
가접은 최종 전체 용접이 적용되기 전에 베어링을 제자리에 고정하고 정렬하기 위해 일시적으로 사용됩니다. 일부 경하중 응용 분야에서는 가접이 영구적인 연결로 충분할 수 있지만, 이는 프로젝트 엔지니어의 명시적인 승인을 받아야 합니다.
볼트 체결
볼트 체결은 용접이 비실용적이거나 바람직하지 않을 때 사용되는 일반적인 기계적 고정 방법입니다. 예를 들어, 용접 열이 인접한 재료나 코팅을 손상시킬 수 있는 영역에서 사용됩니다. 베어링의 지지판은 구조물에 고정하기 위한 고강도 볼트를 수용하도록 미리 뚫린 구멍으로 제조됩니다.
모르타르 매립
콘크리트 구조물에 베어링을 설치할 때 가장 일반적인 방법은 모르타르 매립입니다. 콘크리트 받침대에 홈을 만들고, 베어링은 고강도 무수축 그라우트 또는 모르타르 층에 설치되어 완벽하게 수평이고 완전히 지지되는 기초를 보장합니다.
성공적인 설치를 위한 중요한 원칙
PTFE 베어링의 장기적인 성능과 "유지보수가 필요 없는" 특성은 제품 자체에 내재된 것이 아닙니다. 이는 완벽한 설치의 직접적인 결과입니다. 이러한 원칙을 준수하지 않으면 시스템이 손상될 수 있습니다.
PTFE 표면 보호
저마찰 PTFE 표면은 베어링의 핵심입니다. 용접 스패터, 먼지, 오일 및 물리적 손상으로부터 항상 보호되어야 합니다. 베어링은 종종 보호 커버와 함께 배송되며, 건설 과정에서 가능한 한 오랫동안 제자리에 유지되어야 합니다.
표면 준비 및 청결
베어링이 설치될 구조 표면은 완전히 깨끗하고 건조하며 이물질이 없어야 합니다. 용접 또는 볼트 연결의 경우, 강철은 구조 용접 또는 볼트 코드에 따라 준비되어야 합니다. 모르타르 매립의 경우, 콘크리트 표면은 견고하고 적절하게 준비되어야 강력한 접착을 보장합니다.
정밀한 정렬 달성
베어링은 구조 계획에 따라 완벽하게 수평으로 설치되고 정렬되어야 합니다. 정렬 불량은 PTFE 표면에 불균일한 하중을 유발하여 베어링의 조기 마모 및 고장을 초래할 수 있습니다. 이것이 가접과 그라우트를 이용한 신중한 수평 조절이 매우 중요한 단계인 이유입니다.
장단점 및 함정 이해
설치 과정이 간단해 보이지만, 치명적인 고장으로 이어질 수 있는 몇 가지 일반적인 함정이 있습니다. 이러한 위험을 이해하는 것은 모든 설치자에게 필수적입니다.
과열 위험
용접 시 과도한 열이 강철 지지판을 통해 전달되어 PTFE 층을 고정하는 접착 본드를 손상시킬 수 있습니다. 이로 인해 PTFE가 박리되어 베어링이 쓸모없게 될 수 있습니다. 설치자는 열 입력을 제어하기 위해 규정된 용접 절차를 사용해야 합니다.
"맞춤형 설계" 요소
PTFE 베어링은 기성품 부품이 아닙니다. 각 프로젝트의 하중, 움직임 및 환경 요구 사항에 맞게 특별히 설계됩니다. 설치자는 이전 작업과 과정이 동일하다고 가정해서는 안 됩니다. 제조업체 및 엔지니어의 사양만이 진실의 유일한 원천입니다.
"쉬운 설치"의 환상
부품의 상대적인 단순성은 잘못된 안도감을 줄 수 있습니다. 설치의 용이성은 극도의 정밀도에 달려 있습니다. 수평에서 아주 작은 오차나 플레이트 아래의 작은 이물질 하나라도 베어링의 고성능 기능을 무효화할 수 있습니다.
목표에 맞는 올바른 선택
설치 방법은 항상 프로젝트의 구조 엔지니어에 의해 결정됩니다. 그러나 각 선택의 맥락을 이해하는 것이 적절한 실행의 핵심입니다.
- 새로운 강철 제작에서 최대 통합에 중점을 둔다면: 제어된 공장 환경에서 전체 용접이 가장 직접적이고 견고한 방법입니다.
- 열 변형을 피해야 하거나 현장에서 개조하는 경우: 볼트 체결은 용접과 관련된 열 위험 없이 안전한 기계적 연결을 제공합니다.
- 콘크리트 교각 또는 교대 위에 베어링을 설치하는 경우: 모르타르 매립은 완벽하게 수평이고 완전히 지지되는 하중 지지 표면을 만드는 표준입니다.
- 최종 부착 전에 정밀한 현장 위치 지정이 필요한 경우: 가접은 영구적인 전체 용접을 하기 전에 중요한 조정을 가능하게 합니다.
궁극적으로 성공적인 설치는 정밀도와 엔지니어링 사양에 대한 절대적인 준수로 정의되며, 베어링이 구조물의 수명 동안 완벽하게 기능하도록 보장합니다.
요약 표:
| 설치 방법 | 가장 적합한 용도 | 주요 고려 사항 |
|---|---|---|
| 전체 용접 | 공장에서 새로운 강철 제작 | 가장 견고하고 영구적인 연결 제공 |
| 가접 | 최종 용접 전 정밀 현장 위치 지정 | 정렬에 사용; 경하중에 충분할 수 있음 |
| 볼트 체결 | 현장 작업, 개조, 열 회피 | PTFE 또는 인접 재료의 열 손상 방지 |
| 모르타르 매립 | 콘크리트 교각 및 교대 | 완벽하게 수평이고 완전히 지지되는 기초 생성 |
KINTEK의 정밀 설계 PTFE 베어링으로 완벽하고 오래 지속되는 설치를 보장하세요.
PTFE 슬라이드 베어링은 중요한 맞춤형 설계 부품입니다. 약속된 '유지보수가 필요 없는' 성능은 완벽한 설치를 통해서만 달성됩니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너, 실험실 용품 및 맞춤형 베어링을 포함한 고성능 PTFE 부품 제조를 전문으로 합니다.
우리는 정밀 생산을 우선시하며 프로토타입부터 대량 주문까지 맞춤형 제작을 제공합니다. KINTEK을 선택함으로써 귀하는 프로젝트가 요구하는 품질과 신뢰성에 전념하는 파트너를 얻게 됩니다.
프로젝트의 성공을 우연에 맡기지 마십시오. 오늘 저희 전문가에게 연락하여 귀하의 특정 요구 사항을 논의하고 PTFE 베어링이 최적의 성능을 위해 설치되도록 보장하십시오.

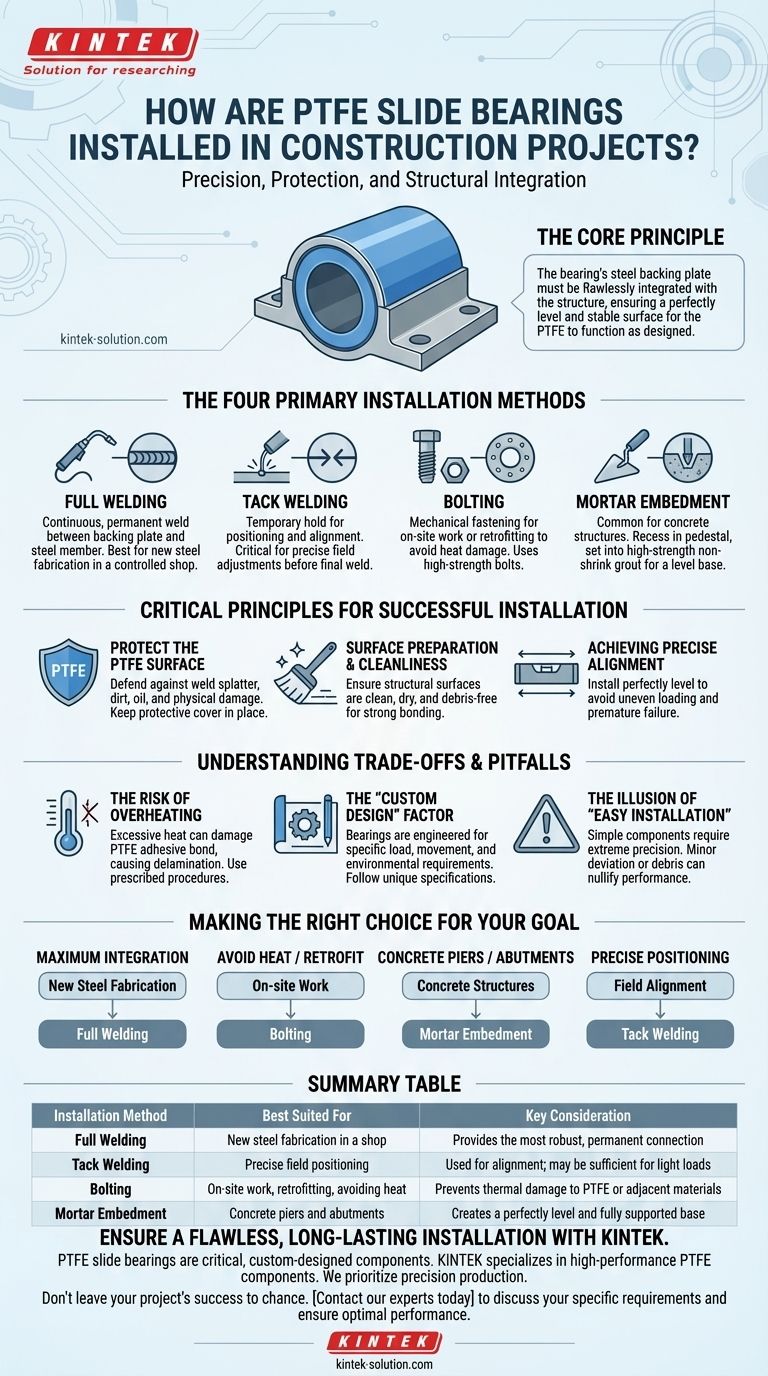

시각적 가이드
