고주파 전자 분야에서 라미네이트의 선택은 근본적입니다. 세라믹 충전 폴리테트라플루오로에틸렌(PTFE) 라미네이트는 표준 PTFE 기반 재료의 특화된 발전 형태입니다. 이들은 미세한 세라믹 입자를 PTFE 매트릭스에 통합하여 열전도율과 기계적 강성을 크게 향상시킵니다. 가장 중요하게도, 이러한 추가는 표준 유리 강화 PTFE가 매우 높은 주파수에서 달성하기 어려운 균일한 전기적 특성을 제공합니다.
두 재료 모두 PTFE의 우수한 전기적 특성을 활용하지만, 충전재의 선택이 결정적인 차별점입니다. 세라믹 충전 라미네이트는 일반적으로 직조 유리 보강재를 대체하여 '섬유 직조 효과'를 제거함으로써 까다로운 RF 및 마이크로웨이브 애플리케이션을 위한 우수한 신호 무결성과 열 관리를 제공합니다.
표준 보강재의 핵심 문제
세라믹 충전재의 가치를 이해하려면, 먼저 PTFE가 왜 보강재가 필요한지, 그리고 가장 일반적인 방법의 한계는 무엇인지 이해해야 합니다.
PTFE의 보강재 필요성
순수 PTFE는 매우 낮은 유전 상수(Dk)와 손실 탄젠트를 가진 탁월한 절연체이므로 고주파 신호에 이상적입니다.
그러나 순수 PTFE는 기계적으로 부드럽고 열팽창 계수가 높습니다. 강성이 있는 인쇄 회로 기판(PCB)에 사용하려면 보강 재료가 필요하며, 가장 일반적인 것이 직조 유리 직물입니다.
"섬유 직조 효과" 설명
직조 유리는 필요한 강성을 제공하지만, 그 섬유 구조는 라미네이트 내부에 미세한 불균일성을 만듭니다.
PCB 상의 신호 경로는 더 많은 유리 섬유(더 높은 Dk)가 있는 영역과 더 많은 PTFE 수지(더 낮은 Dk)가 있는 영역을 가로지르게 됩니다. 이러한 불일치한 유전 상수는 신호 왜곡 및 위상 왜곡을 유발할 수 있으며, 이는 고속 디지털 및 RF/마이크로웨이브 시스템에서 심각한 문제가 됩니다.
세라믹 충전재가 우수한 솔루션을 제공하는 방법
세라믹 충전 라미네이트는 보강을 위한 다른 접근 방식을 사용하여 직조 유리에 의해 발생하는 문제를 해결합니다. 세라믹 입자는 PTFE 전체에 고르게 분포됩니다.
등방성 및 균일한 전기적 성능
구조화된 직조 대신, 무작위로 분산된 세라믹 입자는 재료를 등방성(isotropic)으로 만듭니다. 즉, 전기적 특성이 모든 방향에서 동일하다는 의미입니다.
이러한 균일성은 섬유 직조 효과를 제거합니다. 이는 보드 전체에 걸쳐 일관된 유전 상수를 보장하여 예측 가능한 신호 동작, 최소한의 왜곡 및 안정적인 위상 응답을 제공하며, 이는 모두 고충실도 시스템에 매우 중요합니다.
향상된 열전도율
세라믹은 일반적으로 유리 섬유나 PTFE 수지보다 열 전도성이 좋습니다.
세라믹 입자를 라미네이트에 통합하면 전력 증폭기와 같은 활성 부품에서 열을 더 효율적으로 방출할 수 있는 경로가 생성됩니다. 이러한 개선된 열 관리는 부품의 신뢰성과 성능을 향상시킵니다.
향상된 기계적 안정성 및 강도
세라믹 충전재는 PTFE에 상당한 강성과 치수 안정성을 추가합니다. 그 결과, 많은 표준 유리 강화 옵션에 비해 내마모성이 향상된 기계적으로 견고한 라미네이트가 됩니다.
트레이드오프 이해하기
세라믹 충전 라미네이트가 분명한 이점을 제공하지만, 염두에 두어야 할 실질적인 고려 사항이 있습니다.
비용 고려 사항
세라믹 충전 재료는 유리 강화 재료보다 비싼 경우가 많습니다. 그러나 특정 이점이 필요한 애플리케이션에서는 달성 불가능했던 더 높은 성능과 신뢰성을 가능하게 하여 비용 효율적이 됩니다.
"보강" 대 "충전" 용어
재료 공급업체가 '세라믹 보강(ceramic-reinforced)'과 '세라믹 충전(ceramic-filled)'이라는 용어를 상호 교환적으로 사용하는 경우가 있음을 아는 것이 중요합니다. 특정 구성 및 속성을 이해하려면 항상 재료 데이터시트를 참조하십시오.
제작상의 어려움
PTFE를 기반으로 하지만, 이러한 고급 라미네이트는 FR-4와 같은 더 일반적인 재료에 비해 고유한 가공 요구 사항을 가질 수 있습니다. 성공을 위해서는 이러한 재료에 대해 잘 아는 숙련된 PCB 제조업체와 협력하는 것이 중요합니다.
목표에 맞는 올바른 선택
표준 유리 강화 PTFE 라미네이트와 세라믹 충전 PTFE 라미네이트 사이의 결정은 애플리케이션의 특정 요구 사항에 달려 있습니다.
- 고주파 RF/마이크로웨이브 회로를 위한 극단적인 신호 무결성이 주요 초점인 경우: 세라믹 충전 PTFE는 균일한 전기적 특성과 위상 안정성으로 인해 우수한 선택입니다.
- 약간의 신호 변화가 허용되는 비용에 민감한 고주파 설계가 주요 초점인 경우: 유리 강화 PTFE는 뛰어난 성능을 제공하며 입증되고 신뢰할 수 있는 옵션입니다.
- 고출력 부품의 열 관리가 주요 초점인 경우: 세라믹 충전 라미네이트의 향상된 열전도율은 분명한 승자입니다.
궁극적으로 올바른 PTFE 라미네이트를 선택하는 것은 회로의 신호 위상, 열 부하 및 기계적 응력에 대한 민감도를 명확하게 이해하는 것에 달려 있습니다.
요약표:
| 특징 | 표준 PTFE 라미네이트 | 세라믹 충전 PTFE 라미네이트 |
|---|---|---|
| 보강 유형 | 직조 유리 직물 | 세라믹 입자 |
| 유전율 균일성 | 낮음 (섬유 직조 효과) | 높음 (등방성 특성) |
| 열전도율 | 표준 | 향상됨 |
| 주요 이점 | 비용 효율적 | 우수한 신호 무결성 및 열 관리 |
| 이상적인 애플리케이션 | 비용에 민감한 고주파 | 고성능 RF/마이크로웨이브 |
고주파 애플리케이션을 위한 PTFE 라미네이트 솔루션이 필요하십니까?
KINTEK은 반도체, 의료 및 실험실 산업을 위한 맞춤형 라미네이트를 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 전문 지식은 균일한 전기적 성능을 갖춘 세라믹 충전 PTFE가 필요하든, 표준 강화 PTFE의 비용 효율성이 필요하든, 귀하가 올바른 재료 속성을 얻도록 보장합니다.
당사는 프로토타입부터 고용량 주문까지 맞춤형 제작을 제공하며, 신호 무결성, 열 관리 및 기계적 안정성에 대한 귀하의 정확한 요구 사항에 맞게 조정됩니다.
지금 바로 문의하여 프로젝트에 대해 논의하고 당사의 전문가들이 최적의 성능과 신뢰성을 달성하도록 도와드리겠습니다.

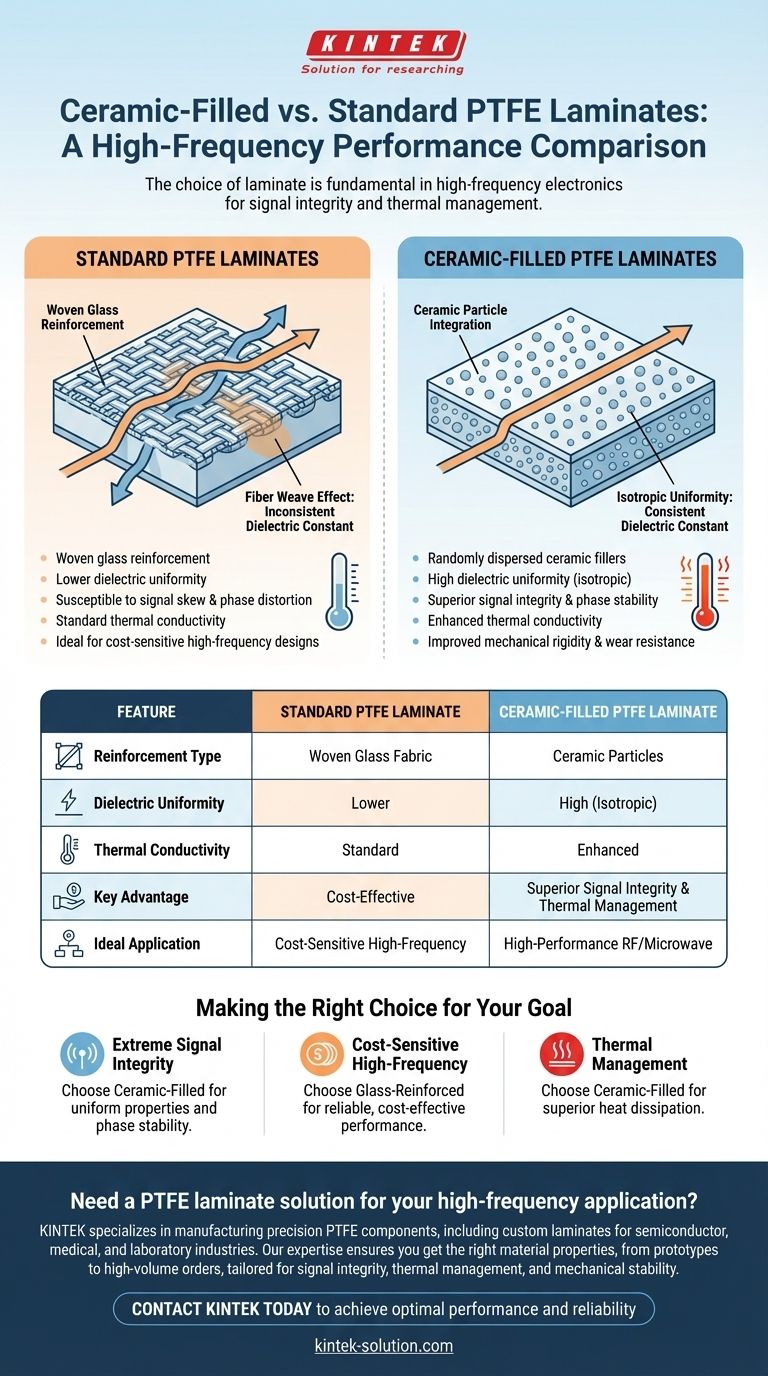

시각적 가이드
