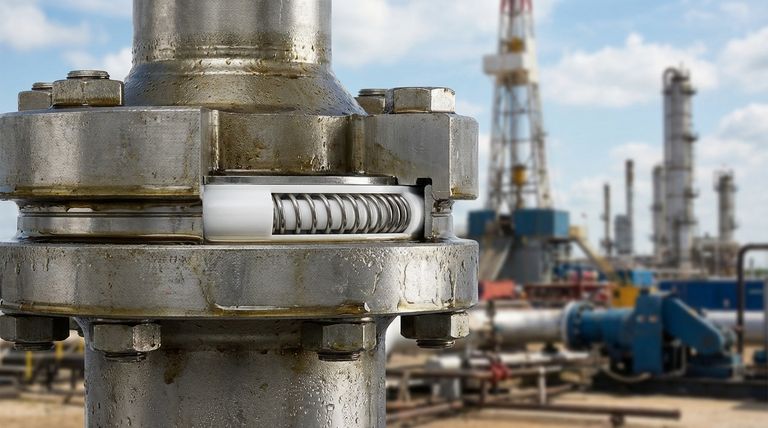

석유 및 가스 환경에서 Ptfe 재킷 에너지 씰은 어떻게 성능을 발휘합니까? 극한 조건에서 신뢰성 보장

요약하자면, PTFE 재킷 에너지 씰은 까다로운 석유 및 가스 환경에서 탁월한 성능을 발휘합니다. 독특한 구조 덕분에 다운홀 툴부터 지상 장비에 이르기까지 해당 산업의 특징인 공격적인 화학 물질, 극한 온도 및 고압을 안정적으로 처리할 수 있습니다.

PTFE 에너지 씰의 핵심 가치는 두 부분으로 구성된 설계에 있습니다. 거의 불활성인 PTFE 재킷은 내화학성 및 내온성을 제공하는 반면, 내부 에너지 공급 장치(스프링 또는 엘라스토머)는 조건이 변동될 때에도 누출 방지 장벽을 유지하는 데 필요한 일정한 기계적 힘을 제공합니다.

에너지 씰이 우수한 성능을 달성하는 방법

이러한 씰의 신뢰성은 재료의 한계를 보완하고 시스템 물리학을 유리하게 활용하는 지능적인 엔지니어링에서 비롯됩니다.

이중 구성 요소 설계

PTFE 에너지 씰은 단일 재료가 아닙니다. 하드웨어와 접촉하는 정밀 가공된 PTFE 재킷과 재킷 내부에 위치하는 스프링 에너지 공급 장치(일반적으로 금속) 또는 엘라스토머 O-링으로 구성됩니다.

이 설계는 각 구성 요소가 가장 잘하는 일을 활용합니다. PTFE는 내화학성 및 내온성 씰링 면을 제공하는 반면, 에너지 공급 장치는 적절한 씰링에 필요한 일관된 기계적 부하를 제공합니다.

시스템 압력 활용

설치 시 에너지 공급 장치가 압축되어 PTFE 재킷에 일정한 외부 힘을 가하여 단단한 초기 장벽을 만듭니다.

중요한 점은 시스템에 압력이 가해지면 그 압력이 씰 홈으로 스며들어 PTFE 재킷 내벽을 밀어낸다는 것입니다. 이 시스템 압력은 스프링의 힘에 더해져 압력이 증가함에 따라 더욱 단단하고 신뢰할 수 있는 씰을 생성합니다.

재료의 약점 보완

PTFE는 훌륭한 재료이지만 탄성이 낮습니다. 단독으로 사용하면 압축 영구 변형이 발생하여 씰을 유지하기 위해 "반동"하지 못할 수 있습니다.

내부 스프링 에너지 공급 장치는 이 문제를 완전히 해결합니다. 영구적인 탄성을 제공하여 마모, 열 순환 또는 압력 변화에도 불구하고 씰 립이 맞닿는 표면과 접촉을 유지하도록 보장합니다.

석유 및 가스 환경에서 PTFE 재킷 에너지 씰은 어떻게 성능을 발휘합니까? 극한 조건에서 신뢰성 보장

석유 및 가스 응용 분야의 주요 이점

PTFE 에너지 씰의 고유한 설계는 해당 산업의 가장 중요한 과제에 대한 선호되는 솔루션입니다.

타의 추종을 불허하는 내화학성

PTFE의 탄소-불소 결합은 이를 사용 가능한 가장 화학적으로 불활성인 폴리머 중 하나로 만듭니다.

황 함유 가스(H2S), 산성 가스, 증기, 뜨거운 물 및 거의 모든 산업용 산, 염기, 용매를 포함하여 석유 및 가스에서 발견되는 공격적인 매체에 의한 손상에 거의 면역입니다.

극한의 온도 및 압력 내성

이러한 씰은 다른 재료가 열화되거나 실패할 수 있는 매우 넓은 작동 범위에서 안정적으로 작동합니다.

일반적인 성능은 -425°F(-254°C)의 극저온 서비스부터 575°F(300°C)까지의 고온 서비스까지 포함합니다. 또한 종종 30,000 psi를 초과하는 높은 압력 등급에 맞게 설계되었습니다.

수명 및 신뢰성

PTFE의 매우 낮은 마찰 계수는 특히 동적 응용 분야에서 마모가 적고 긴 서비스 수명으로 이어집니다.

많은 엘라스토머와 달리 에너지 공급 설계는 노화로 인한 취성 및 압축 영구 변형에 영향을 받지 않아 시간이 지나도 누출 없이 일관된 성능을 보장합니다.

상충 관계 이해

매우 효과적이지만 이러한 씰은 특수 솔루션입니다. 한계를 이해하는 것이 올바르게 사용하는 데 중요합니다.

관리해야 할 재료 특성

PTFE는 열전도율이 낮아 마찰로 인해 열이 발생하는 고속 응용 분야에서 문제가 될 수 있습니다. 이는 구리 또는 그래핀과 같은 충전재를 사용하여 열 분산을 개선하는 PTFE 혼합물을 사용하여 완화할 수 있습니다.

비용에 미치는 영향

PTFE 에너지 씰은 표준 엘라스토머 씰보다 초기 비용이 높은 프리미엄 제품입니다.

가동 중단 시간, 안전 또는 환경 영향과 같은 실패 비용이 부품 비용을 훨씬 초과하는 중요한 고위험 응용 분야에서 사용이 정당화됩니다. 가장 까다로운 위치에 전략적으로 사용하는 것이 가장 비용 효율적인 접근 방식입니다.

응용 분야에 적합한 선택

PTFE 에너지 씰 사용 결정은 작동 환경의 특정 요구 사항을 기반으로 해야 합니다.

화학적으로 공격적인 매체에서 신뢰성이 주요 초점인 경우: PTFE의 거의 보편적인 화학적 불활성, 특히 황 가스 및 산성 가스에 대한 내성 덕분에 이러한 씰은 이상적인 선택입니다.
극한의 온도 또는 압력 범위에서 성능이 주요 초점인 경우: 에너지 공급 설계는 기존 엘라스토머가 실패하는 지점에서 일관되고 신뢰할 수 있는 씰링 힘을 보장합니다.
표준 응용 분야에서 비용 최적화가 주요 초점인 경우: 극한의 온도나 화학 물질이 없는 덜 까다로운 조건의 경우 표준 엘라스토머 씰이 더 비용 효율적인 솔루션일 수 있습니다.

궁극적으로 PTFE 에너지 씰을 선택하는 것은 장비가 직면할 가장 까다로운 조건에 대한 운영 확실성에 대한 투자입니다.

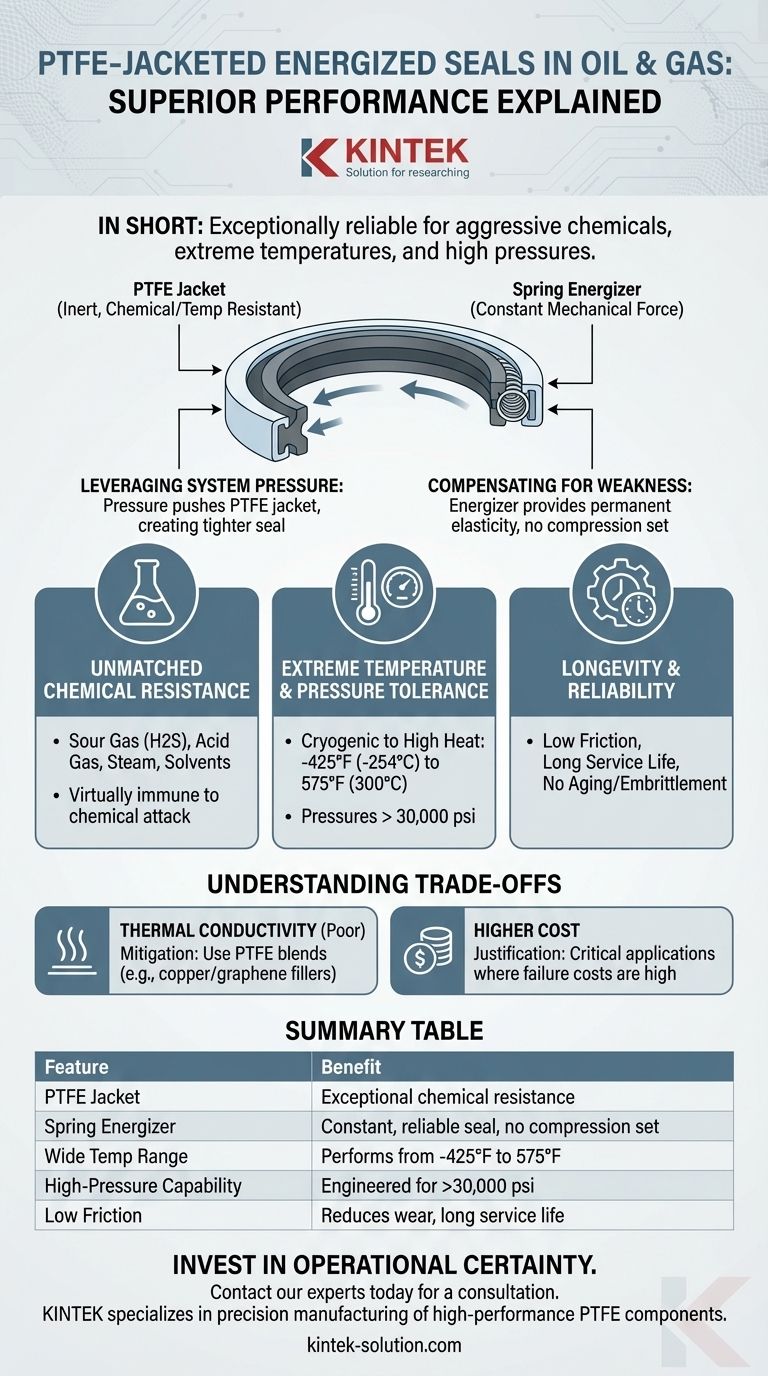

요약표:

특징	석유 및 가스 분야의 이점
PTFE 재킷	황 가스, 산 및 용매에 대한 뛰어난 내화학성.
스프링 에너지 공급 장치	압축 영구 변형에 영향을 받지 않는 일정하고 신뢰할 수 있는 씰 유지.
넓은 온도 범위	극저온(-425°F)부터 고열(575°F)까지 성능 발휘.
고압 기능	30,000 psi를 초과하는 압력에 대해 설계됨.
낮은 마찰	동적 응용 분야에서 마모를 줄여 긴 서비스 수명 제공.
