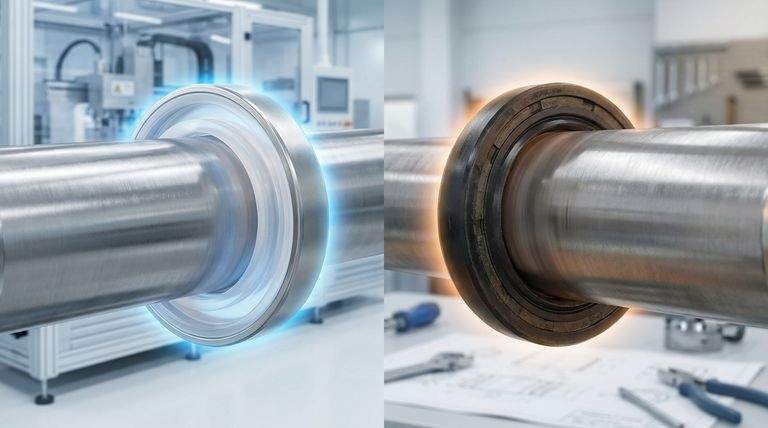

근본적으로, PTFE 립 씰은 기존의 엘라스토머 씰이 실패할 극한 작동 조건을 위해 설계된 고성능 솔루션입니다. 둘 다 회전축을 밀봉하는 역할을 하지만, PTFE 씰은 재료 특성과 구조로 구별되며, 이를 통해 엘라스토머 대응 제품보다 훨씬 높은 속도, 압력, 온도 및 공격적인 화학 물질을 처리할 수 있습니다.
PTFE와 엘라스토머 립 씰 사이의 선택은 어느 것이 "더 낫다"의 문제가 아니라, 귀하의 환경의 특정 요구 사항에 맞게 설계된 것이 무엇인지에 대한 문제입니다. PTFE 씰은 극한 애플리케이션을 위한 특수 솔루션인 반면, 엘라스토머 씰은 표준 작동 매개변수에 대한 비용 효율적인 주력 제품으로 남아 있습니다.
핵심 차이점: 재료 및 제조
성능의 근본적인 차이는 사용되는 재료와 씰의 구성 방식에서 비롯됩니다.
엘라스토머 씰의 제조 방식
전통적인 씰은 유연하고 고무와 같은 엘라스토머 재료(니트릴, 바이톤 또는 실리콘 등)를 사용합니다.
이를 통해 씰링 립과 외부 케이싱을 단일의 효율적인 공정으로 직접 성형할 수 있어 대량 생산에 매우 비용 효율적입니다.
PTFE 씰의 구성 방식
PTFE(폴리테트라플루오로에틸렌)는 고무처럼 성형할 수 없는 단단하고 마찰이 적은 플라스틱입니다.
대신, PTFE 씰링 립은 별도로 정밀 가공된 다음 기계적으로 조립되거나 금속 케이싱에 프레스 장착되어야 합니다. 이 다단계 공정은 더 엄격한 공차를 요구하며 본질적으로 더 비쌉니다.
씰링 메커니즘: 씰을 생성하는 방법
재료의 차이는 씰이 축과 접촉하는 방식에 완전히 다른 접근 방식을 결정합니다.
엘라스토머 접근 방식: 집중된 압력
엘라스토머 씰은 일반적으로 가터 스프링을 사용하여 축의 좁은 접촉 지점에 일정한 집중된 힘을 가합니다.
이러한 높은 "단위 하중"은 중간 속도에서는 잘 작동하지만, 더 높은 속도에서는 과도한 마찰과 열을 발생시켜 조기 마모 및 고장을 초래할 수 있습니다.
PTFE 접근 방식: 분산된 하중
PTFE 씰은 가터 스프링을 사용하지 않습니다. 대신, 씰링력을 제공하기 위해 립과 케이싱의 엔지니어링된 굴곡에 의존합니다.
이들은 더 넓은 립 접촉 패턴과 훨씬 더 가벼운 단위 하중을 특징으로 합니다. 이는 힘을 더 넓은 영역에 분산시켜 마찰과 열 발생을 최소화하며, 이는 고속 및 고압 애플리케이션에서 생존하는 데 중요합니다.
PTFE의 주요 성능 이점
PTFE의 고유한 구조와 재료 특성은 까다로운 환경에서 뚜렷한 이점을 제공합니다.
우수한 온도 범위
PTFE는 일반적으로 -53°C에서 232°C(-63°F에서 450°F)에 이르는 매우 넓은 온도 범위에서 무결성을 유지합니다. 엘라스토머는 작동 범위가 훨씬 좁고 그 범위를 벗어나면 부서지거나 열화됩니다.
고속 및 고압 기능
PTFE의 낮은 마찰 특성으로 인해 샤프트 표면 속도 35m/s(7000ft/min) 초과 및 시스템 압력 35BAR(500PSI) 이상에서 안정적으로 작동할 수 있으며, 이는 대부분의 엘라스토머 씰의 한계를 훨씬 초과합니다.
타의 추종을 불허하는 화학적 불활성
PTFE는 거의 모든 산업용 화학 물질, 용매, 산 및 염기에 대해 사실상 불활성입니다. 이는 공격적이거나 부식성이 있는 매체를 밀봉해야 할 때 엘라스토머를 빠르게 파괴할 수 있는 유일하게 실행 가능한 선택입니다.
저마찰 및 건식 작동
극도로 낮은 마찰 계수로 인해 PTFE 씰은 윤활이 덜 된 상태에서도 작동할 수 있으며 단기간의 건식 작동에서도 견딜 수 있습니다. 이는 또한 시스템의 기생 항력 및 에너지 소비를 줄입니다.
절충점 및 한계 이해
PTFE와 같은 고급 재료를 선택하는 데에는 고려해야 할 뚜렷한 절충점이 있습니다.
비용 및 복잡성
PTFE 씰의 주요 단점은 비용입니다. 원자재가 더 비싸고, 가공 및 조립 공정이 엘라스토머 씰을 성형하는 것보다 훨씬 복잡하고 비용이 많이 듭니다.
탄성 감소
PTFE는 유연한 고무가 아닌 단단한 플라스틱입니다. 순응성 있는 엘라스토머 씰에 비해 샤프트 결함, 표면 마감 불규칙성 또는 약간의 설치 부정렬에 덜 관대합니다.
과도한 엔지니어링의 위험
보통의 온도, 속도 및 압력 애플리케이션에 PTFE 씰을 사용하는 것은 불필요한 경우가 많습니다. 표준 엘라스토머 씰은 이러한 조건에서 훨씬 저렴한 비용으로 안정적인 성능을 제공할 수 있습니다.
애플리케이션에 적합한 선택
올바른 씰을 선택하려면 시스템의 작동 요구 사항을 명확하게 이해해야 합니다.
- 표준 조건에서 비용 효율성이 주요 초점인 경우: 엘라스토머 씰이 가장 실용적이고 신뢰할 수 있는 선택입니다.
- 높은 샤프트 속도 또는 시스템 압력에서 성능이 주요 초점인 경우: PTFE 씰은 이러한 스트레스를 처리하도록 특별히 설계되었습니다.
- 공격적인 화학 물질 또는 극한 온도와의 호환성이 주요 초점인 경우: PTFE의 재료 특성이 유일하게 적합한 옵션입니다.
- 애플리케이션에 윤활 불량, 건식 작동 또는 연마성 매체가 포함된 경우: PTFE 씰의 저마찰, 내구성 특성이 필수적입니다.
궁극적으로 올바른 씰을 선택하는 것은 재료의 기능과 시스템의 작동 요구 사항을 정확하게 일치시키는 것입니다.
요약표:
| 특징 | PTFE 립 씰 | 기존 엘라스토머 립 씰 |
|---|---|---|
| 재료 | 단단하고 마찰이 적은 플라스틱 | 유연한 고무와 같은 화합물 |
| 온도 범위 | -53°C ~ 232°C (-63°F ~ 450°F) | 더 좁고 재료에 따라 다름 |
| 최대 속도/압력 | >35 m/s & >35 BAR | 마찰 및 열에 의해 제한됨 |
| 내화학성 | 우수함(사실상 불활성) | 다양하며, 종종 약함 |
| 비용 및 복잡성 | 더 높음(정밀 가공) | 더 낮음(비용 효율적인 성형) |
| 최적 용도 | 극한 조건, 공격적인 화학 물질 | 표준, 비용에 민감한 애플리케이션 |
귀하의 까다로운 애플리케이션을 위한 고성능 PTFE 씰이 필요하십니까?
KINTEK은 씰, 라이너 및 실험실 기구를 포함한 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다. 귀하의 산업이 반도체, 의료, 실험실 또는 산업 분야이든 관계없이 극한 환경에서 신뢰성의 중요한 필요성을 이해하고 있습니다.
당사가 제공하는 서비스:
- 맞춤 제작: 초기 프로토타입부터 대량 생산까지.
- 재료 전문 지식: 귀하의 씰이 극한의 온도, 공격적인 화학 물질 및 고속을 처리하도록 보장합니다.
- 정밀 생산: 신뢰할 수 있는 엄격한 공차 및 품질.
표준 씰이 시스템 성능을 제한하도록 두지 마십시오. 오늘 엔지니어링 팀에 문의하여 특정 요구 사항에 대해 논의하고 귀하의 성공을 위해 설계된 솔루션을 얻으십시오.

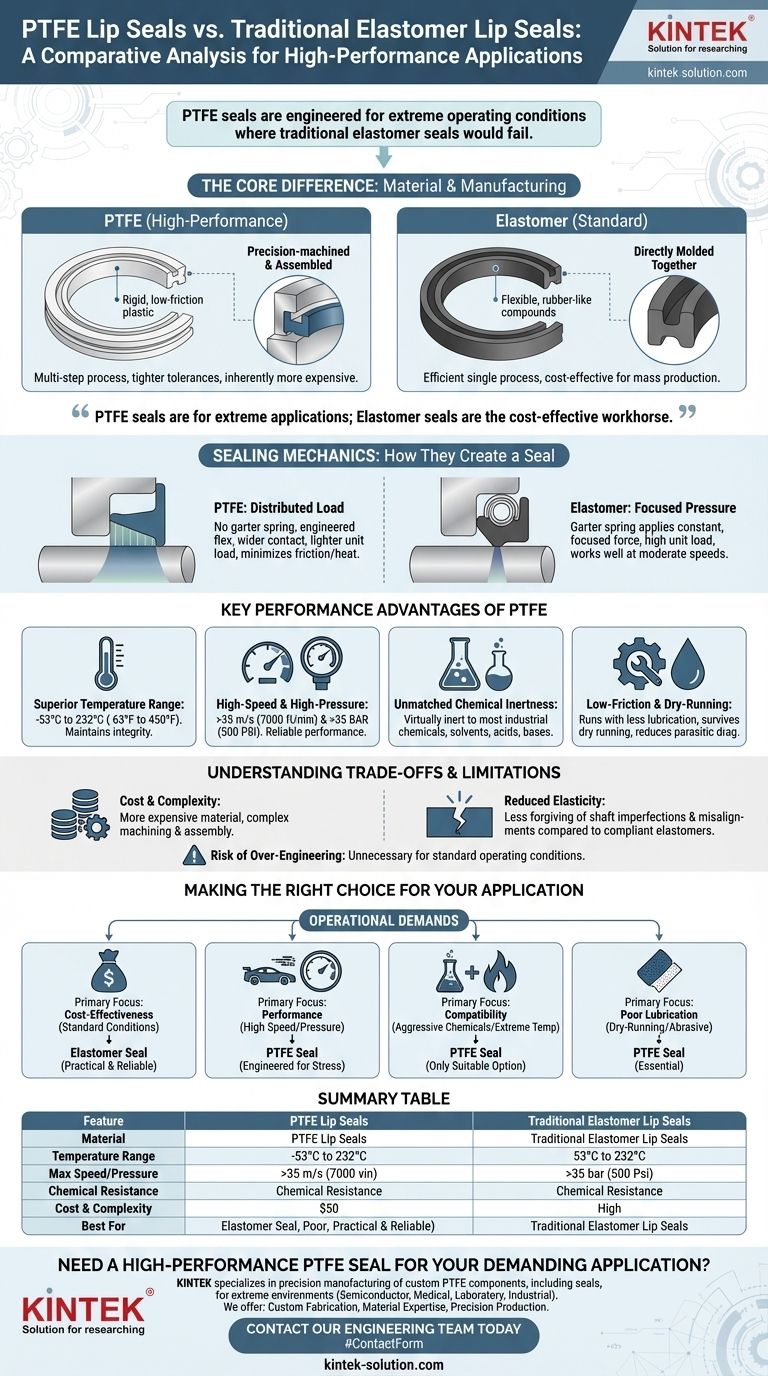

시각적 가이드
