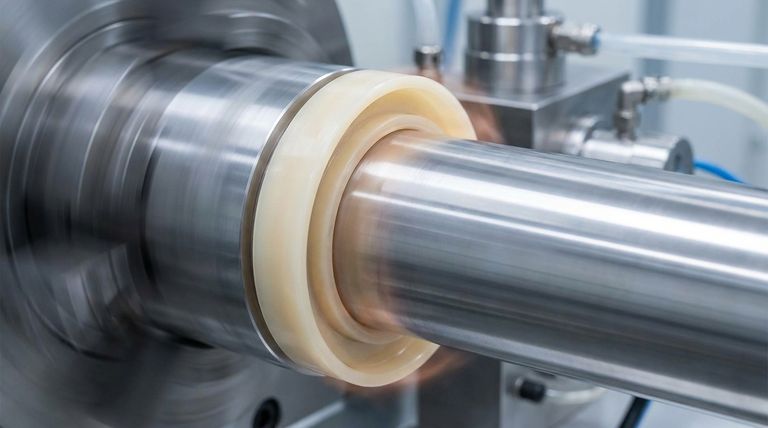

고속 애플리케이션에서 PTFE 로터리 샤프트 씰은 기존의 엘라스토머 씰이 실패하는 곳에서 탁월한 성능을 발휘합니다. 이들의 뛰어난 성능은 본질적으로 낮은 마찰 계수와 직접적으로 관련이 있으며, 이를 통해 최대 35m/s의 샤프트 표면 속도를 처리할 수 있습니다. 이 특성은 씰 열화 및 고속 회전 장비의 조기 고장의 주원인인 마찰열 발생을 최소화합니다.
고속 씰링의 핵심 과제는 속도 자체가 아니라 마찰로 인해 발생하는 파괴적인 열입니다. PTFE의 독특한 자가 윤활 특성은 이 문제에 직접적으로 대응하여 다른 재료가 빠르게 실패하게 만드는 조건에서도 씰 무결성과 수명을 유지할 수 있도록 합니다.
핵심 원리: 마찰열 관리
고속 회전은 모든 씰링 요소에 까다로운 환경을 조성합니다. 씰의 성능은 씰 립과 회전하는 샤프트 사이의 접촉 지점에서 발생하는 열을 관리하는 능력에 의해 근본적으로 제한됩니다.
높은 회전 속도의 문제점
샤프트 속도가 증가함에 따라 마찰로 인해 열이 가속적으로 발생합니다. 기존의 엘라스토머 씰에서는 이 열로 인해 재료가 경화되거나 균열이 생기거나 씰링 특성을 잃어 누출 및 값비싼 가동 중단을 초래할 수 있습니다.
PTFE가 열 문제를 해결하는 방법
PTFE(폴리테트라플루오로에틸렌)는 모든 고체 재료 중 가장 낮은 수준에 속하는 극도로 낮은 마찰 계수를 가지고 있습니다. 이러한 "자가 윤활" 특성은 씰 립에서 열로 변환되는 에너지가 적다는 것을 의미합니다.
훨씬 적은 열을 발생시킴으로써 PTFE 씰은 임계 고온에 도달하지 않고 훨씬 더 높은 속도에서 작동할 수 있습니다.
뛰어난 열 안정성
열 발생이 적을 뿐만 아니라, PTFE는 -200°C(-328°F)에서 260°C(500°F)까지 매우 넓은 작동 온도 범위를 가집니다. 이는 상당한 안전 여유를 제공하여 까다로운 고속 조건에서도 씰 재료가 안정적으로 유지되도록 보장합니다.
고속 성능을 뒷받침하는 주요 속성
열 관리가 주요 요인이지만, PTFE의 다른 여러 특성도 고속 애플리케이션에서의 성공에 기여합니다.
높은 표면 속도 능력
엔지니어링된 PTFE 씰은 최대 35m/s(약 7,000ft/min)의 연속 샤프트 표면 속도에서 안정적으로 작동하는 것으로 검증되었습니다. 이는 많은 표준 고무 씰의 일반적인 한계보다 훨씬 높습니다.
화학적 불활성
고속 애플리케이션에는 종종 공격적인 합성 윤활제나 공정 유체가 포함됩니다. PTFE는 거의 모든 산, 염기, 용매 및 오일에 대해 불활성이므로, 온도가 상승하더라도 화학적 공격이 씰 무결성을 손상시키지 않도록 보장합니다.
설계 및 충전재를 통한 다용성
PTFE 씰의 성능은 재료 자체에만 의존하지 않습니다. 씰 립의 설계(단일 립, 이중 립, 탠덤 립)는 특정 압력 및 윤활 조건에 맞게 최적화될 수 있습니다.
또한, 카본, 흑연 또는 유리와 같은 충전재를 기본 PTFE와 혼합하여 내마모성 및 열전도성과 같은 특정 속성을 향상시켜 극한의 애플리케이션에서 성능을 더욱 개선할 수 있습니다.
상충 관계 및 고려 사항 이해
PTFE 씰은 매우 효과적이지만 만능 해결책은 아닙니다. 객관적인 분석을 위해서는 특정 한계를 이해해야 합니다.
설치 민감성
PTFE 씰은 엘라스토머 재질의 씰보다 더 단단합니다. 탄성이 적기 때문에 정밀하게 설계된 씰 립이 긁히거나 변형되는 것을 방지하기 위해 더 세심한 취급 및 설치가 필요합니다.
제한된 탄성 "복원력"
고무와 달리 PTFE는 변형된 후 탄력적으로 되돌아오는 능력이 떨어집니다. 이로 인해 샤프트나 하우징의 결함(예: 상당한 런아웃 또는 정렬 불량)에 덜 관대하여 씰링 접촉을 손상시킬 수 있습니다.
비용 요인
고성능 PTFE 씰, 특히 특수 충전재와 복잡한 설계를 가진 씰은 표준 니트릴 또는 바이톤 씰에 비해 일반적으로 초기 투자 비용이 더 높습니다. 이 비용은 까다로운 애플리케이션에서 더 긴 수명과 감소된 유지보수의 이점과 비교하여 고려되어야 합니다.
애플리케이션에 적합한 선택하기
올바른 씰을 선택하려면 재료의 기능과 기계의 작동 목표를 일치시켜야 합니다.
- 최대 회전 속도와 신뢰성이 주요 초점인 경우: PTFE는 낮은 마찰 특성과 열 관리 능력으로 인해 조기 고장을 방지하는 우수한 선택입니다.
- 애플리케이션에 극한의 온도 또는 공격적인 화학 물질이 포함된 경우: PTFE의 뛰어난 열 안정성과 화학적 불활성은 많은 경우 유일하게 실행 가능한 옵션입니다.
- 표준 작동, 저속 환경에 화학 물질 노출이 최소화된 경우: PTFE의 고급 특성이 활용되지 않으므로 기존 엘라스토머 씰이 더 비용 효율적인 솔루션을 제공할 수 있습니다.
궁극적으로 PTFE의 가치가 마찰열이라는 핵심 문제를 해결하는 능력에 있다는 것을 이해하는 것이 정보에 입각한 엔지니어링 결정을 내리는 열쇠입니다.
요약표:
| 성능 속성 | PTFE 씰 기능 |
|---|---|
| 최대 표면 속도 | 최대 35m/s (7,000ft/min) |
| 작동 온도 | -200°C ~ 260°C (-328°F ~ 500°F) |
| 주요 이점 | 극도로 낮은 마찰로 열 발생 최소화 |
| 내화학성 | 산, 염기, 오일 및 용매에 대한 우수한 내성 |
고속 애플리케이션을 위한 안정적인 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 로터리 샤프트 씰을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 당사의 씰은 고속, 고온 및 화학적으로 공격적인 환경에서 탁월한 성능을 제공하도록 설계되어 비용이 많이 드는 가동 중단을 방지합니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하여 특정 요구 사항에 완벽하게 맞고 최적의 성능을 보장합니다.
씰링 문제에 대해 논의하고 맞춤형 솔루션을 받으려면 오늘 당사 전문가에게 문의하십시오.

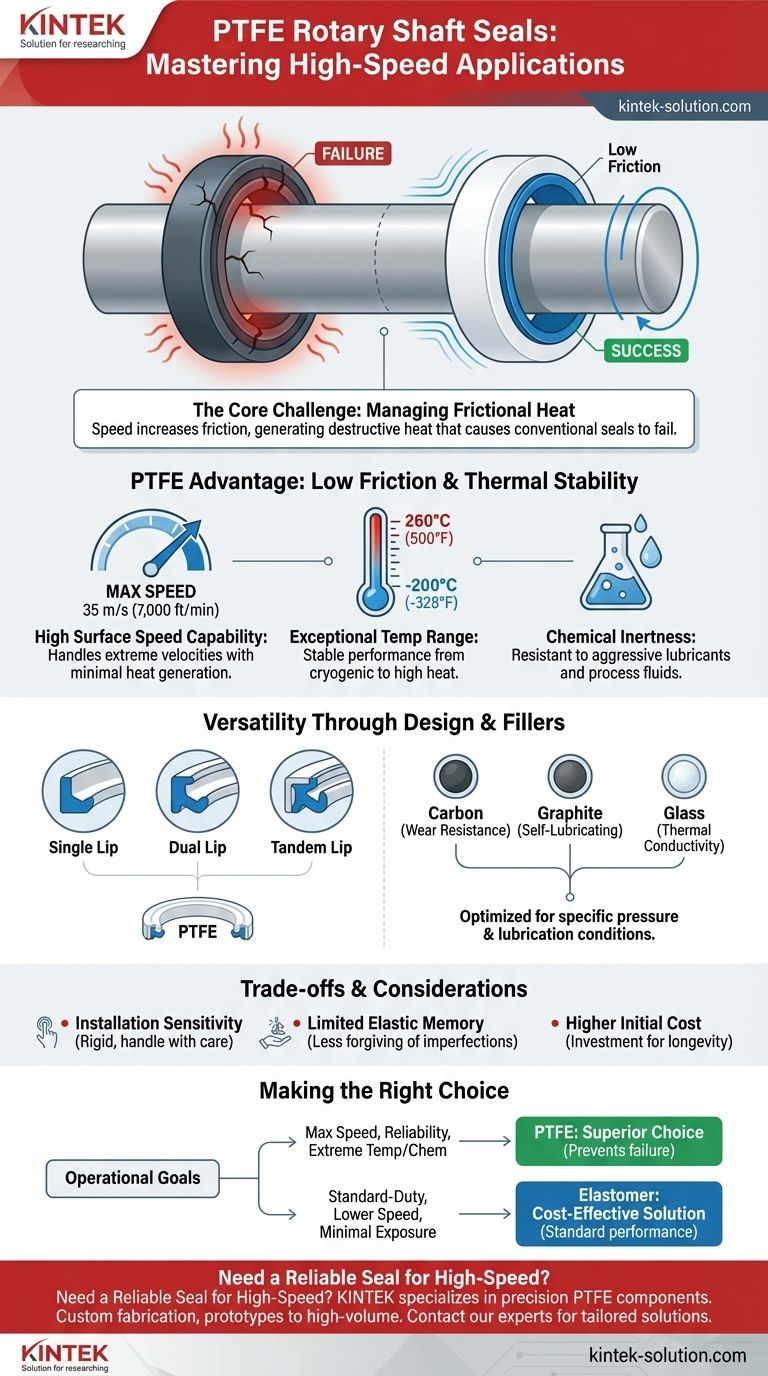

시각적 가이드
