핵심적으로, 폴리테트라플루오로에틸렌(PTFE) 슬라이드 베어링은 저마찰 슬라이딩 표면을 생성하여 구조적 움직임을 수용합니다. 이 인터페이스는 교량 상판이나 대형 지붕과 같은 구조물의 구성 요소가 지지대와 독립적으로 움직일 수 있도록 하여, 열 팽창 또는 지진 발생 시 에너지를 안전하게 분산시키고 주 프레임에 손상적인 응력을 전달하지 않도록 합니다.
PTFE 슬라이드 베어링의 기본 원리는 움직임에 저항하는 것이 아니라, 움직임을 제어하는 것입니다. 예측 가능하고 저마찰 평면을 제공함으로써, 구조물을 기초로부터 분리시켜 안전하게 미끄러지며 그렇지 않으면 손상을 유발할 수 있는 에너지를 분산시킬 수 있도록 합니다.
핵심 메커니즘: 제어된 분리
PTFE 슬라이드 베어링은 간단하면서도 매우 효과적인 엔지니어링 솔루션입니다. 그 기능은 PTFE의 독특한 특성과 특정 구성 요소 조립에 의존합니다.
슬라이딩 평면 작동 방식
베어링은 서로 마주보는 두 개의 주요 강판으로 구성됩니다. 한 판에는 PTFE 시트가 접착되어 있고, 다른 판에는 고도로 연마된 스테인리스 스틸 표면이 있습니다.
움직임이 발생할 때—느린 열 팽창이든 빠른 지진 흔들림이든—PTFE 표면은 스테인리스 스틸에 대해 미끄러집니다.
저마찰의 중요한 역할
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있는 것으로 알려져 있습니다. 이 자가 윤활 특성은 필수적입니다.
이는 구조물이 최소한의 저항으로 부드럽게 움직일 수 있도록 보장합니다. 이는 콘크리트 균열, 강철 좌굴 또는 구조적 접합부 손상을 유발할 수 있는 응력 축적을 방지합니다.
주요 구성 요소 및 조립
일반적인 PTFE 슬라이드 베어링은 두 가지 주요 부분으로 구성됩니다. 하부 부재는 PTFE 패드가 접착된 강판을 특징으로 합니다.
상부 부재는 아래쪽을 향하는 연마된 스테인리스 스틸 표면을 가진 강판입니다. 이 방향은 성능과 슬라이딩 표면의 오염 방지에 중요합니다.
열 및 지진력 관리
슬라이딩 메커니즘은 동일하지만, 열 및 지진력에 대한 보호 방식은 움직임의 속도와 특성에 따라 다릅니다.
열 팽창 및 수축 수용
강철 및 콘크리트와 같은 재료는 온도 변화에 따라 팽창하고 수축합니다. 긴 교량 경간에서는 이러한 움직임이 상당할 수 있습니다.
PTFE 베어링은 이러한 느리고 예측 가능한 수평 움직임을 허용합니다. 이는 교량 상판이 하루 종일 그리고 계절에 걸쳐 "숨을 쉬게" 하여 엄청난 내부 응력을 방지합니다.
지진 에너지 분산
지진 발생 시 지면은 격렬하게 흔들립니다. 기존의 견고한 연결은 이 전체 힘을 건물로 직접 전달하여 치명적인 파손을 유발할 수 있습니다.
PTFE 슬라이드 베어링은 기초 격리 시스템 역할을 합니다. 이는 지면이 구조물 아래에서 움직이도록 허용하는 동시에 건물 자체는 더 안정적으로 유지되어 슬라이딩 움직임의 마찰을 통해 횡방향 에너지를 분산시킵니다.
작동 한계 이해
PTFE 슬라이드 베어링은 매우 효과적이지만 보편적인 해결책은 아닙니다. 그들의 설계는 이해하는 데 중요한 특정 제한 사항을 부과합니다.
수직 하중 및 수평 변환을 위해 설계됨
표준 PTFE 슬라이드 베어링은 두 가지를 수행하도록 설계되었습니다: 엄청난 수직 하중을 지지하고 수평 움직임을 허용하는 것입니다.
이들은 더 복잡한 조립품에 통합되지 않는 한 들림, 모멘트 또는 상당한 회전력에 저항하도록 설계되지 않았습니다. 그들의 주요 기능은 중력 하중을 지지하면서 슬라이딩을 허용하는 것입니다.
최적의 성능 조건
이러한 베어링은 높은 하중과 낮은 속도에서 가장 잘 작동합니다. 높은 하중은 PTFE와 스테인리스 스틸 표면 사이의 일관되고 균일한 접촉을 보장합니다.
열 주기 및 지진 이동의 특징인 저속 움직임은 저마찰 특성이 가장 효과적인 곳입니다. 이들은 연속적인 고속 동적 응용을 위한 것이 아닙니다.
이것을 프로젝트에 적용하는 방법
PTFE 슬라이드 베어링 사용 결정은 관리해야 하는 움직임 유형에 전적으로 달려 있습니다.
- 주요 초점이 열 움직임인 경우: 이 베어링은 교량, 파이프라인 또는 대형 지붕 시스템과 같은 장경간 구조물에서 응력 축적을 방지하는 간단하고 신뢰할 수 있는 방법을 제공합니다.
- 주요 초점이 지진 보호인 경우: 이들은 효과적이고 경제적인 기초 격리 구성 요소 역할을 하여 건물을 지면 진동으로부터 분리하여 핵심 무결성을 보존합니다.
궁극적으로 PTFE 슬라이드 베어링을 지정하는 것은 견고한 저항보다는 제어된 움직임을 통해 구조적 힘을 관리하도록 선택하는 것입니다.
요약표:
| 움직임 유형 | 메커니즘 | 주요 이점 |
|---|---|---|
| 열 (느림) | 팽창/수축으로 인한 수평 슬라이딩 허용 | 장경간 구조물에서 응력 축적 방지 |
| 지진 (빠름) | 기초 격리 장치 역할, 구조물을 지면 움직임으로부터 분리 | 횡방향 에너지 분산, 건물 핵심 보호 |
| 주요 특성 | PTFE의 극히 낮은 마찰 계수 | 최소한의 저항으로 부드럽고 예측 가능한 움직임 가능 |
구조용 베어링 또는 산업 응용 분야에 고성능 PTFE 구성 요소가 필요하십니까?
KINTEK은 맞춤형 PTFE 씰, 라이너 및 구성 요소의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 지진 기초 격리 시스템 및 대규모 건설과 같은 까다로운 환경에서 신뢰할 수 있는 저마찰 성능에 중요한 재료 특성을 보장합니다.
당사는 반도체, 의료, 실험실 및 특수 산업 부문에 시제품 및 대량 주문을 제공합니다.
오늘 KINTEK에 문의하여 당사의 PTFE 솔루션이 귀하의 프로젝트의 안전과 내구성을 어떻게 향상시킬 수 있는지 논의하십시오.

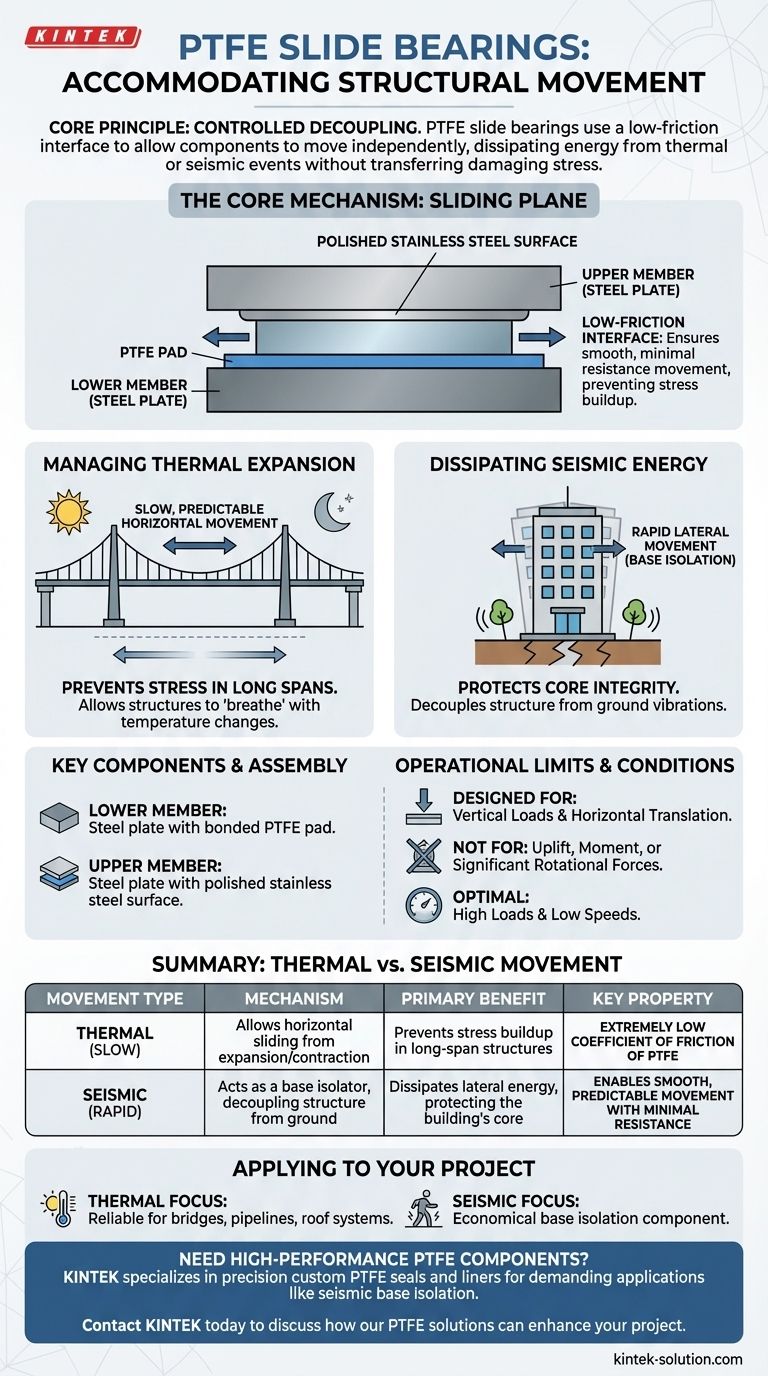

시각적 가이드
