고성능 밀봉의 경우, 나선형 PTFE 백업 링과 분할형 백업 링 중에서 선택하는 것은 압력 저항성과 설치 용이성 사이의 중요한 상충 관계에 달려 있습니다. 나선형 PTFE 백업 링은 연속적이고 틈이 없는 설계 덕분에 고압 및 동적 애플리케이션에서 우수한 밀봉 성능을 제공합니다. 분할형 링은 양호한 성능을 제공하지만, 설치 편의성이 핵심 요소인 일반적인 중압 상황에 가장 적합합니다.
핵심적인 차이는 간단합니다. 나선형 링은 O-링 압출에 대한 연속적인 장벽을 만들어 까다로운 환경에 이상적입니다. 분할형 링은 간편한 설치를 위해 의도적으로 틈을 만들며, 이는 매우 높은 압력에서 잠재적인 파손 지점이 될 수 있습니다.
밀봉에서 PTFE의 근본적인 역할
링 유형을 비교하기 전에, 왜 폴리테트라플루오로에틸렌(PTFE)이 이러한 부품에 선택되는 재료인지 이해하는 것이 중요합니다. PTFE의 특성은 까다로운 밀봉 환경에 독특하게 적합합니다.
PTFE가 우수한 밀봉 재료인 이유
PTFE는 특성의 탁월한 조합을 제공합니다. 거의 보편적인 내화학성, 극도로 낮은 마찰 계수, 그리고 광범위한 작동 온도 범위(일반적으로 -200°C ~ +260°C)를 가집니다.
이러한 특성은 백업 링이 화학적 노출로 인해 열화되지 않고, 동적 씰에서 과도한 마찰을 일으키지 않으며, 극심한 열 조건에서도 무결성을 유지하도록 보장합니다.
백업 링의 목적
백업 링은 주 씰이 아닙니다. 그 역할은 고압 애플리케이션에서 O-링과 같은 부드러운 탄성체 씰을 지지하는 것입니다.
O-링 뒤쪽의 그루브에 위치하여, 움직이는 부품 사이의 간극으로 O-링이 밀려 들어가거나 압출(extruded)되는 것을 방지합니다. 이는 전체 밀봉 시스템의 수명과 압력 정격을 연장시킵니다.

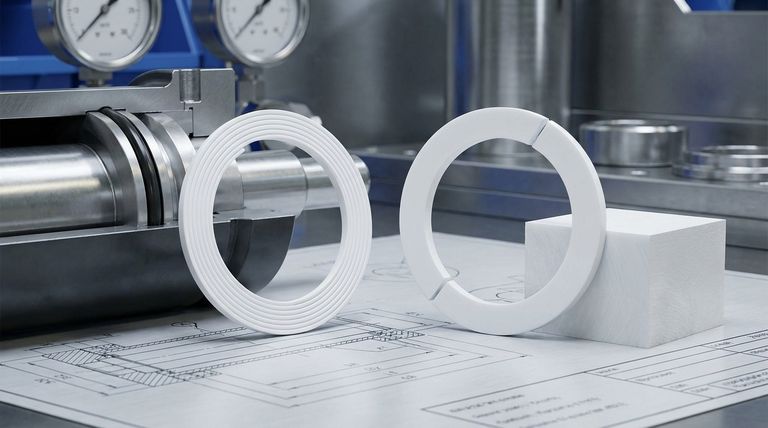

정면 비교: 나선형 대 분할형
나선형 링과 분할형 링의 기능적 차이는 물리적 구조에서 직접 비롯됩니다.
설계 및 구조
나선형 백업 링은 연속적인 PTFE 코일을 헬리컬 모양으로 감아 만든 것으로, 일반적으로 두 바퀴 정도 감겨 있습니다. 밀봉 표면에는 절단이나 틈이 없습니다.
분할형 백업 링은 단일의 단단한 링에 단면을 가로지르는 하나의 대각선 절단(‘사선 절단(scarf cut)’)이 있습니다. 이 절단 덕분에 링을 일시적으로 늘려 설치할 수 있습니다.
밀봉 메커니즘 및 성능
나선형 링의 연속적이고 틈 없는 설계는 지지하는 O-링의 전체 둘레에 걸쳐 균일한 압력 분포를 제공합니다. 이 이음매 없는 장벽은 압출 방지에 매우 효과적입니다.
분할형 링의 성능은 절단부에 의해 제한됩니다. 절단부가 틈을 최소화하기 위해 경사져 있지만, 여전히 극심한 압력 하에서 O-링이 빠져나갈 수 있는 잠재적인 경로를 나타냅니다.
압력 및 동적 기능
이음매 없는 구조로 인해 나선형 링은 매우 고압 시스템을 위한 확실한 선택입니다. 또한 유연성 덕분에 동적 움직임 중에 맞닿는 표면에 완벽하게 밀착될 수 있어 유압 실린더 및 기타 움직이는 부품에 이상적입니다.
분할형 링은 중압에 완벽하게 적합하며, 밀봉된 부품 사이에 움직임이 없는 정적 애플리케이션에서 가장 효과적입니다.
실질적인 상충 관계 이해
나선형 링의 우수한 밀봉 성능은 설치의 복잡성이라는 대가를 치릅니다.
설치 및 접근성
이것이 분할형 링의 가장 큰 장점입니다. 절단 덕분에 링을 크게 변형시키지 않고도 홈에 쉽게 열고 끼울 수 있습니다. 이는 접근성이 제한된 설계에서 특히 유용합니다.
나선형 링 설치는 어려울 수 있습니다. 부품 위로 조심스럽게 늘리거나 "감아서" 그루브에 넣어야 하며, 부적절하게 수행하면 링이 손상될 위험이 있어 기술이 필요합니다.
유지보수 및 교체
분할형 링의 쉬운 설치는 더 빠르고 간단한 유지보수로 직결됩니다. 기술자는 주변 부품을 과도하게 분해하지 않고도 링을 신속하게 제거하고 교체할 수 있습니다.
나선형 링을 교체하는 것은 더 복잡한 과정일 수 있으며, 새 링을 올바르게 설치하는 데 필요한 접근성을 확보하기 위해 더 광범위한 분해가 필요한 경우가 많습니다.
애플리케이션에 맞는 올바른 선택
최종 결정은 시스템의 작동 요구 사항 및 서비스 용이성 전략에 대한 명확한 분석을 통해 안내되어야 합니다.
- 최고의 밀봉 무결성(고압 또는 동적 움직임 하에서)이 주요 초점인 경우: 우수한 틈 없는 압출 저항성을 위해 나선형 백업 링을 선택하십시오.
- 설치 용이성 및 신속한 유지보수가 주요 초점인 경우: 접근성이 문제가 되는 정적 또는 중압 애플리케이션의 경우 분할형 백업 링을 선택하십시오.
- 현장 수리 또는 개조를 수행하는 경우: 분할형 링은 더 간단한 설치 요구 사항으로 인해 더 실용적인 선택인 경우가 많습니다.
링의 설계를 애플리케이션의 특정 압력 및 서비스 가능성 요구 사항에 맞춤으로써 시스템의 장기적인 신뢰성과 작동 효율성을 모두 보장할 수 있습니다.
요약표:
| 특징 | 나선형 PTFE 백업 링 | 분할형 PTFE 백업 링 |
|---|---|---|
| 주요 장점 | 우수한 밀봉, 고압 저항성 | 간편한 설치, 유지보수 편의성 |
| 설계 | 연속적이고 틈이 없는 나선형 | 대각선 절단(사선 절단)이 있는 단일 링 |
| 최적 용도 | 고압 및 동적 애플리케이션 (예: 유압 실린더) | 중압 및 정적 애플리케이션 |
| 압력 저항성 | 우수 | 양호 |
| 설치 용이성 | 까다로움, 기술 필요 | 간단하고 빠름 |
특정 압력 및 설치 요구 사항에 맞는 PTFE 백업 링이 필요하십니까?
KINTEK은 맞춤형 나선형 및 분할형 백업 링을 포함하여 고정밀 PTFE 부품 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야의 애플리케이션이든, 프로토타입부터 대량 주문까지 이상적인 밀봉 솔루션을 제공합니다.
당사는 다음을 보장합니다:
- 최적의 성능: 압력 및 동적 요구 사항에 맞는 올바른 링 유형.
- 정밀 제조: 일관된 품질과 신뢰성.
- 전문가 지원: 시스템의 최적 구성 요소 선택에 대한 안내.
지금 KINTEK에 문의하여 상담을 받고 당사의 전문 지식을 통해 밀봉 시스템의 신뢰성과 효율성을 향상시키십시오.

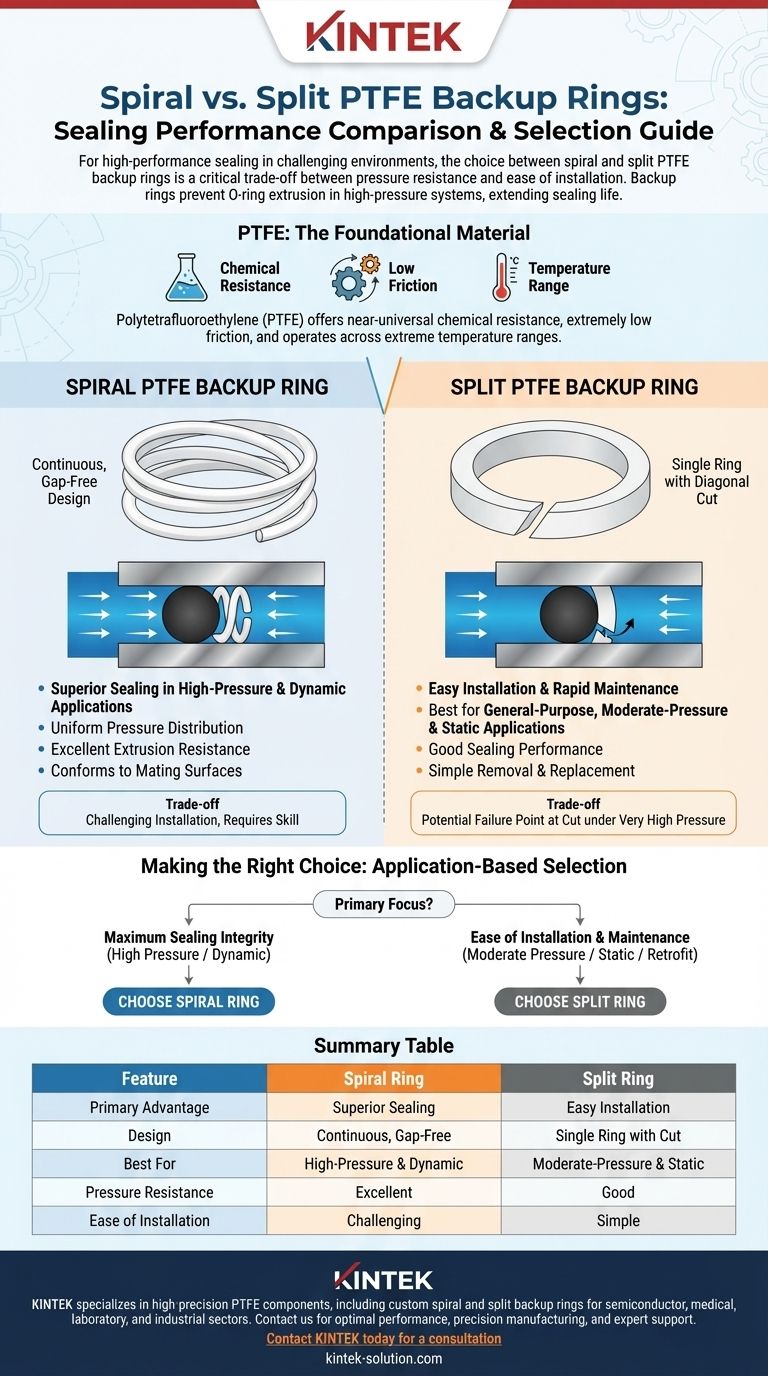

시각적 가이드
