PTFE 로터리 립 씰의 핵심 작동 방식은 정밀하게 설계된 PTFE(폴리테트라플루오로에틸렌) 립을 사용하여 회전축과 동적 접촉을 유지하는 것입니다. 이 립은 누출을 방지하는 동시에 단단한 외부 금속 케이싱이 전체 씰 어셈블리를 하우징 보어 내부에 고정하여 두 환경 사이에 안정적이고 매우 효과적인 장벽을 만듭니다.
기본 원리는 단순히 밀봉하는 것이 아니라 최소한의 마찰로 밀봉하는 것입니다. PTFE의 고유한 특성은 립이 축 위를 부드럽게 미끄러지도록 하여 고속에서도 열과 마모를 거의 발생시키지 않으므로 기존 고무 씰이 실패하는 까다로운 응용 분야에 이상적입니다.
PTFE가 우수한 씰을 달성하는 방법
PTFE 로터리 립 씰의 효과는 우연이 아닙니다. 이는 재료의 고유한 특성과 씰의 특정 설계의 직접적인 결과입니다.
저마찰 씰링 립
주요 씰링 요소는 충전되거나 충전되지 않은 PTFE 화합물로 만들어진 립입니다. 기능하기 위해 얇은 윤활막이 필요한 고무와 달리, PTFE는 극도로 낮은 마찰 계수를 가집니다.
이를 통해 립이 최소한의 저항으로 축과 직접 접촉하여 작동할 수 있습니다. 이 특성은 열 발생과 조기 마모를 크게 줄여주므로 고속 응용 분야에 매우 중요합니다.
단단한 금속 케이싱
PTFE 립은 일반적으로 스테인리스강 또는 탄소강으로 만들어진 금속 케이싱에 접합됩니다. 이 케이싱은 중요한 구조적 목적을 수행합니다.
이는 고정된 하우징 보어에 견고한 프레스 핏(압입)을 제공합니다. 이러한 단단한 설치는 씰이 축과 함께 회전하는 것을 방지하고 씰링 립이 올바르게 정렬되고 하중을 받도록 보장합니다.
정적 개스킷
프레스 핏 인터페이스를 통해 씰을 우회하는 누출을 방지하기 위해 PTFE 요소와 금속 케이스 사이에 개스킷이 포함되는 경우가 많습니다.
이 개스킷은 하우징에 대해 정적 밀봉을 생성하여 유체의 유일한 경로가 축의 동적 립에 의해 차단되도록 보장합니다.
주요 작동 고려 사항
PTFE 씰의 성능은 설치되는 시스템에 크게 좌우됩니다. 이러한 요소를 무시하는 것은 조기 고장의 일반적인 원인입니다.
축 표면 마감 및 경도
PTFE 립이 축 위에서 직접 작동하므로 축의 상태가 가장 중요합니다. 수백만 번의 회전 동안 마모에 저항하기 위해 매우 매끄러운 표면 마감과 적절한 경도가 필요합니다.
거칠거나 무른 축은 씰링 립을 빠르게 마모시켜 누출을 유발합니다.
압력 및 속도
PTFE 씰은 고속, 중간 압력 시나리오에서 탁월합니다. 립의 설계는 종종 스프링 에너지 공급 장치를 추가하여 씰링력을 높여 더 높은 압력을 처리하도록 수정될 수 있습니다.
특정 씰 설계 프로파일을 시스템의 속도 및 압력 요구 사항과 일치시키는 것이 중요합니다.
매체 및 온도 호환성
PTFE는 우수한 내화학성과 광범위한 온도 범위에서 견딜 수 있는 능력으로 잘 알려져 있습니다.
그러나 사용되는 PTFE 및 충전재의 특정 등급은 씰링 요소의 열화를 방지하기 위해 시스템의 유체 또는 가스와 호환되어야 합니다.
상충 관계 이해
매우 효과적이지만 PTFE 씰에는 주로 재료의 특성에서 비롯되는 관리해야 할 특정 특성이 있습니다.
비탄성의 과제
PTFE와 고무와 같은 기존 탄성체 간의 가장 큰 차이점은 탄성이 부족하다는 것입니다. PTFE는 단단한 폴리머입니다.
이는 설치 중 변형되더라도 제자리로 되돌아오지 않음을 의미합니다. 부주의한 취급은 정밀 씰링 립을 쉽게 손상시켜 전체 씰을 쓸모없게 만들 수 있습니다.
정밀 설치의 필요성
이러한 강성으로 인해 적절한 설치 도구와 절차는 권장 사항이 아니라 필수 사항입니다. 씰은 금속 케이스를 변형시키지 않고 하우징에 똑바로 압입되어야 합니다.
마찬가지로 립이 긁히거나 접히는 것을 방지하기 위해 축을 씰의 내경을 통해 조심스럽게 안내해야 합니다.
응용 분야에 적합한 선택
올바른 씰을 선택하려면 해당 기능을 주요 작동 목표와 일치시켜야 합니다.
- 고속 회전이 주요 초점인 경우: 저마찰 특성으로 인해 열 축적을 최소화하고 표준 고무 씰을 태울 수 있는 속도를 허용하는 PTFE 립 씰을 선택하십시오.
- 화학적 호환성이 주요 초점인 경우: 공격적인 화학 물질이나 기존 탄성체를 열화시키는 유체를 다룰 때 PTFE 씰을 선택하십시오.
- 건식 작동 기능이 주요 초점인 경우: 윤활이 일관되지 않거나 전혀 없는 응용 분야의 경우 PTFE 씰이 확실한 선택입니다.
궁극적으로 PTFE 로터리 립 씰은 기존 방식으로 해결할 수 없는 문제를 위한 엔지니어링 솔루션입니다.
요약표:
| 핵심 구성 요소 | 주요 기능 |
|---|---|
| PTFE 씰링 립 | 회전축에 대해 저마찰 동적 밀봉을 생성합니다. |
| 단단한 금속 케이싱 | 하우징 보어 내에서 씰을 고정하고 구조적 지지력을 제공합니다. |
| 정적 개스킷 | 씰과 하우징 사이의 누출을 방지하여 완전한 장벽을 보장합니다. |
| 주요 장점 | 응용 분야 적합성 |
| 극도로 낮은 마찰 | 고속 회전, 최소한의 열 발생. |
| 우수한 내화학성 | 가혹하거나 공격적인 매체. |
| 건식 작동 기능 | 윤활이 거의 또는 전혀 없는 응용 분야. |
중요 장비에 대한 안정적인 씰링 솔루션이 필요하십니까?
PTFE 씰은 표준 씰이 실패하는 곳에서 성능을 위해 설계되었습니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 로터리 립 씰을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다.
당사는 다음을 제공합니다:
- 우수한 성능: 고속, 가혹한 화학 물질 및 극한 온도에 대해 설계된 씰.
- 정밀 생산: 가장 까다로운 응용 분야를 위한 일관된 품질과 신뢰성.
- 맞춤형 제작: 프로토타입 개발부터 대량 생산까지.
당사의 전문 지식이 귀하의 가장 어려운 씰링 문제를 해결하도록 하십시오. 귀하의 특정 요구 사항에 대해 논의하려면 오늘 저희 팀에 문의하십시오!

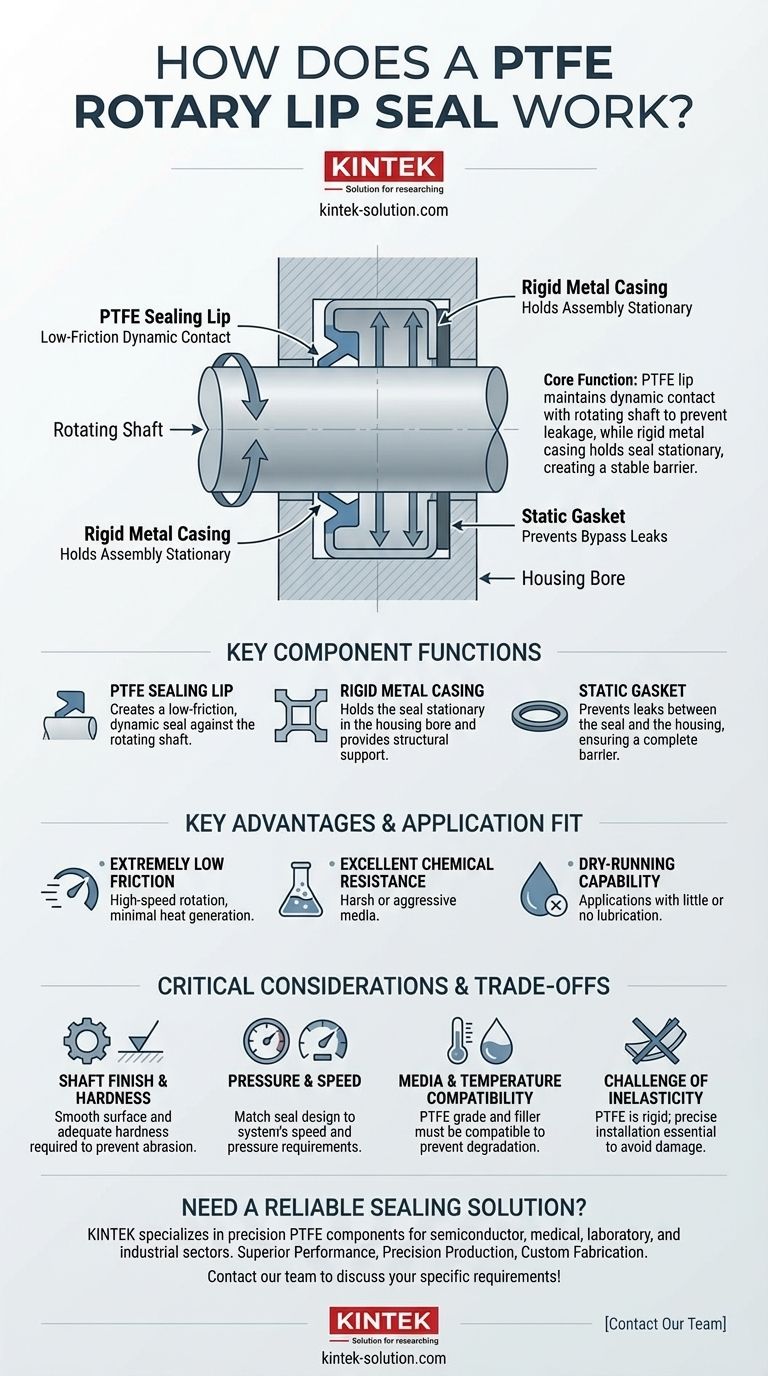

시각적 가이드
