PCB 재료를 선택하는 것은 제조 가능성과 최종 비용을 직접적으로 결정하는 근본적인 결정입니다. 원자재 시트 가격은 시작에 불과합니다. 재료의 특성은 처리 복잡성, 제작 수율 및 심지어 공급망 안정성에도 영향을 미쳐 전체 프로젝트 예산 및 일정에 파급 효과를 일으킵니다.
재료 선택은 단순한 전기 공학적 결정이 아닙니다. 이는 제조 및 공급망 전략입니다. 가장 저렴한 프로젝트는 종종 가장 저렴한 원가를 가진 재료를 선택하는 것이 아니라, 이상적인 성능과 실용적인 제조 가능성 및 가용성의 균형을 맞춘 재료를 선택함으로써 달성됩니다.
비용에 미치는 직접적인 영향
원자재 라미네이트의 가격표가 가장 명백한 비용이지만, 종종 가장 중요한 비용은 아닙니다. 제조 공정 자체가 비용이 예상치 못하게 증가할 수 있는 곳입니다.
원자재 가격
이것이 기준선입니다. 표준 FR-4는 저렴한 비용과 광범위한 가용성 덕분에 업계의 주력 재료입니다. 고주파(RF) 라미네이트(예: 로저스, 태코닉) 또는 고온 재료(예: 고Tg FR-4, 폴리이미드)와 같이 특정 성능을 위해 설계된 재료는 상당한 가격 프리미엄이 붙습니다.
가공 및 기계 가공
특수 재료는 FR-4보다 다루기가 더 어려운 경우가 많습니다. 예를 들어, RF 회로에 사용되는 부드러운 PTFE 기반 재료는 드릴링 중 번짐 현상이 발생하여 특수 기술이 필요할 수 있습니다. 이는 인건비 증가, 기계 가동 시간 감소 및 보드당 제작 비용 증가로 직결됩니다.
조립 및 재작업
재료의 열적 특성은 납땜 중 거동에 영향을 미칩니다. 낮은 유리 전이 온도(Tg)를 가진 재료는 리플로우 중 불안정해져 조립 결함 위험을 증가시킬 수 있습니다. 이는 더 높은 폐기율이나 비용이 많이 드는 재작업으로 이어져 최종 수익에 직접적인 영향을 미칩니다.
제조 가능성에 미치는 간접적인 영향
데이터 시트에서 완벽해 보이는 재료라도 제조 공정에 마찰을 일으키면 단점이 될 수 있습니다. 이러한 "숨겨진" 요소는 고려해야 할 중요한 사항입니다.
재료 가용성
표준 FR-4는 상품이며 전 세계 거의 모든 제작업체가 재고를 보유하고 있습니다. 그러나 특수 라미네이트는 긴 리드 타임을 갖거나 소수의 공급업체만 생산할 수 있어 일정에 상당한 위험과 잠재적인 지연을 초래할 수 있습니다.
최소 주문 수량(MOQ)
제작업체가 선택한 특수 재료를 재고로 보유하고 있지 않을 수 있습니다. 그들은 특수 주문해야 하며, 종종 프로토타입이나 소량 생산에 재정적으로 비현실적인 대규모 최소 주문 수량을 부과합니다.
제작업체 전문 지식
모든 PCB 공장이 모든 재료를 처리할 수 있는 것은 아닙니다. 제작업체가 익숙하지 않은 라미네이트를 선택하면 수율 저하, 품질 불일치 및 문제 해결 지연이 발생할 수 있습니다. 항상 원하는 재료에 대한 제조업체의 경험을 확인하십시오.
인증 및 규정 준수
표준이 아닌 재료를 사용하면 최종 제품에 대해 비용이 많이 들고 시간이 많이 소요되는 규제 테스트(예: UL 인증)를 받아야 할 수 있습니다. 표준화된 사전 인증된 재료는 이 프로세스를 간소화하여 시간과 비용을 모두 절약합니다.
상충 관계 이해: 성능 대 실용성
핵심 과제는 설계의 엔지니어링 요구 사항과 생산의 물리적 및 재정적 현실 간의 균형을 맞추는 것입니다.
완벽한 데이터 시트의 신화
엔지니어들은 절대적으로 최고의 유전 상수(Dk) 또는 손실 탄젠트(Df)를 가진 재료를 선택하고 싶은 유혹을 느낄 수 있습니다. 그러나 이 이론적 성능은 재료가 지나치게 비싸거나 대규모로 안정적으로 제조될 수 없는 경우 의미가 없습니다.
"충분히 좋은" 것의 가치
FR-4가 광범위한 응용 분야에 "충분히 좋습니다"이기 때문에 계속 지배적입니다. 전기적 성능은 대부분의 디지털 및 저주파 아날로그 회로에 적합하며, 제조 가능성은 타의 추종을 불허합니다.
특수 재료가 필요한 경우
까다로운 응용 분야의 경우 높은 비용이 정당화됩니다. 5G 또는 위성 통신용 고주파 회로는 저손실 RF 재료를 절대적으로 필요로 합니다. 마찬가지로 극한의 열에서 작동하는 항공우주 또는 자동차 전자 장치는 고Tg 또는 폴리이미드 기판의 안정성을 요구합니다.
프로젝트에 적합한 선택하기
올바른 재료를 선택하려면 먼저 프로젝트의 가장 중요한 우선순위를 정의해야 합니다.
- 빠른 프로토타이핑과 비용 관리가 주요 초점인 경우: 표준 Tg FR-4를 고수하십시오. 이는 가장 빠른 처리 시간, 가장 낮은 비용 및 가장 광범위한 제조 파트너 선택을 보장합니다.
- 고주파 신호 무결성이 주요 초점인 경우: 설계 확정 전에 제작업체와 상담하여 재고가 있고 가공 경험이 있는 특정 로저스 또는 유사한 RF 재료를 선택하십시오.
- 극한 환경에서의 안정성이 주요 초점인 경우: 고Tg FR-4(Tg > 170°C) 또는 폴리이미드를 선택하되, 설계 주기 초기에 공급업체와 가용성 및 리드 타임을 확인하십시오.
전략적인 재료 선택은 데이터 시트 사양과 공급망, 예산 및 일정의 실제 현실 간의 균형을 성공적으로 맞춥니다.
요약표:
| 재료 유형 | 주요 특성 | 일반적인 사용 사례 | 주요 비용/제조 고려 사항 |
|---|---|---|---|
| 표준 FR-4 | 저렴한 비용, 널리 사용 가능, 대부분의 디지털/저주파 아날로그에 적합 | 소비자 가전, 산업 제어 | 가장 빠른 처리 시간, 가장 낮은 비용, 가장 높은 제작업체 가용성 |
| 고주파(RF) 라미네이트 | 우수한 신호 무결성, 낮은 손실 탄젠트 | 5G, 위성 통신, RF 회로 | 높은 재료 비용, 특수 가공, 잠재적 리드 타임 |
| 고Tg/폴리이미드 | 높은 열 안정성, 극한의 열에서 안정적 | 항공우주, 자동차, 고온 환경 | 중간 가격 프리미엄, 제작업체 전문 지식 필요, 더 긴 리드 타임 |
| PTFE 기반 재료 | 우수한 고주파 성능, 부드러운 기판 | 마이크로파 회로, RF 응용 분야 | 까다로운 가공, 특수 드릴링 기술, 더 높은 제작 비용 |
KINTEK과 함께 PCB 재료 선택 최적화
성능 요구 사항과 제조 가능성 및 예산 제약 사이의 균형을 맞추는 데 어려움을 겪고 계십니까? 올바른 재료 선택도 중요하지만, 전기적 측면과 생산 측면을 모두 이해하는 파트너와 협력하는 것도 중요합니다.
KINTEK은 반도체, 의료, 실험실 및 산업 분야의 까다로운 응용 분야를 위해 씰, 라이너 및 맞춤형 실험실 장비를 포함한 정밀 PTFE 부품을 제조합니다. 우리는 재료 특성이 최종 제품의 성능과 제조 가능성에서 중요한 역할을 한다는 것을 이해합니다.
성공을 돕는 방법:
- 맞춤형 제작 전문 지식: 초기 프로토타입부터 대량 생산에 이르기까지 특정 재료 및 성능 요구 사항에 맞는 솔루션을 맞춤 제작합니다.
- 정밀 생산: 가장 까다로운 응용 분야에서 안정적인 성능을 보장하기 위해 제조 공차 및 일관성을 우선시합니다.
- 재료 지식: PTFE와 같은 특수 재료에 대한 당사의 경험은 일반적인 제조 함정을 피하고 생산을 위해 설계를 최적화하는 데 도움이 됩니다.
올바른 재료와 제조 파트너가 프로젝트 일정을 간소화하고 비용을 제어하는 방법을 논의해 봅시다. 특정 응용 분야 요구 사항에 대한 상담을 위해 오늘 저희 팀에 문의하십시오.

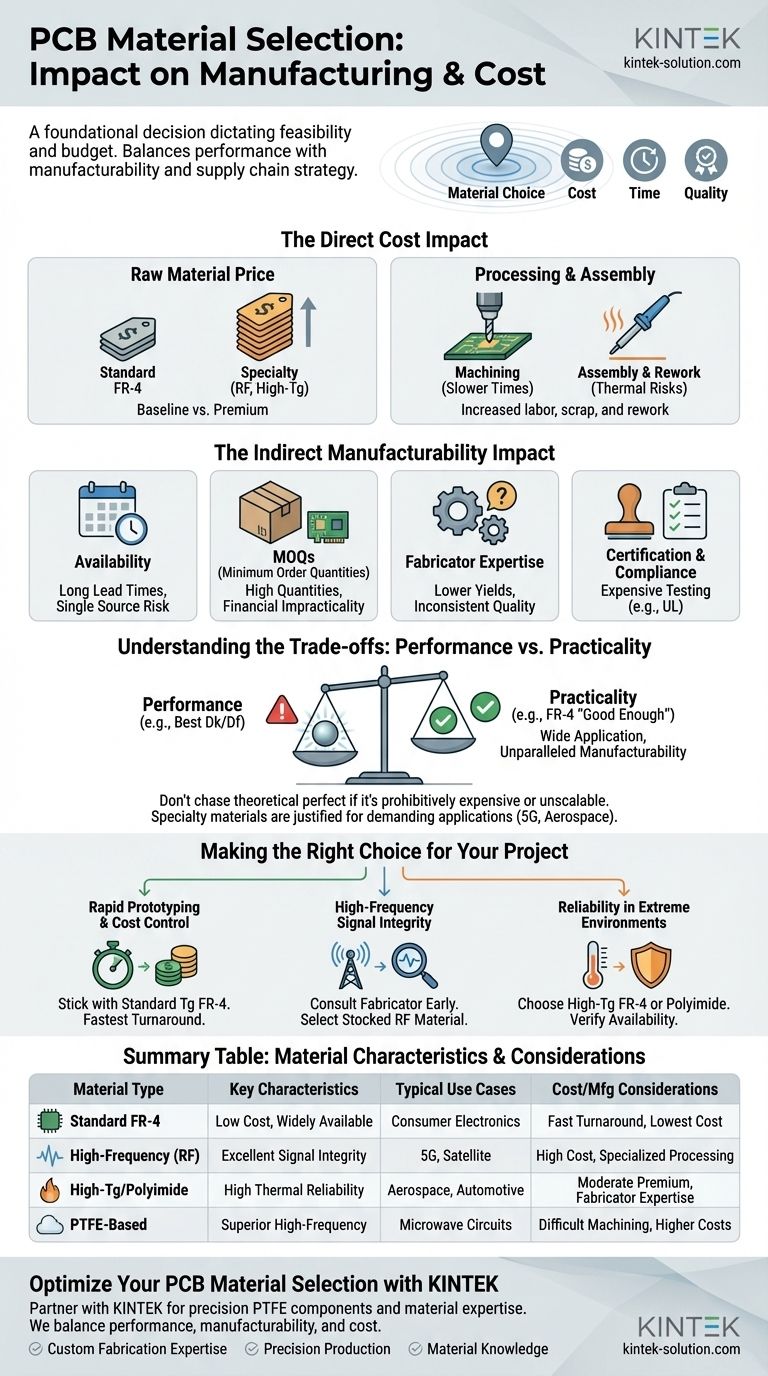

시각적 가이드
