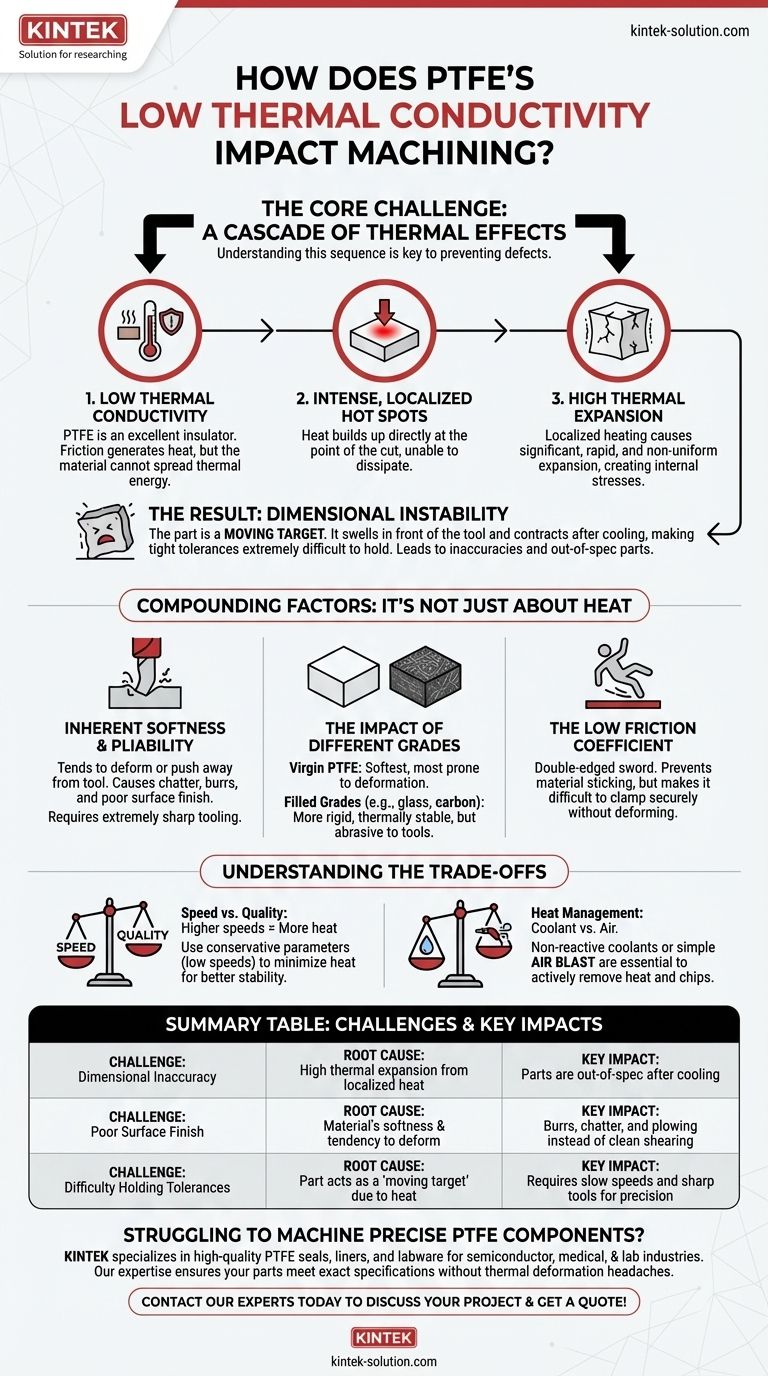

PTFE의 낮은 열전도율은 국부적인 열 축적을 유발하여 소재 변형과 치수 부정확성으로 이어질 수 있는 가공에 큰 영향을 미칩니다.이러한 특성은 PTFE의 부드러움 및 높은 열팽창과 결합되어 특수 공구(예: 카바이드 또는 다이아몬드 코팅 공구), 느린 절삭 속도, 공기 분사 또는 비반응성 냉각제와 같은 효과적인 냉각 방법을 필요로 합니다.이러한 어려움에도 불구하고 PTFE는 여전히 다음과 같은 용도로 선호되는 소재입니다. 맞춤형 PTFE 부품 내화학성, 온도 안정성, 낮은 마찰로 인해 맞춤형 부품을 제작할 수 있습니다.
핵심 사항을 설명합니다:
-
열 트래핑 및 변형 위험
- PTFE의 낮은 열전도율(0.25W/m-K)은 가공 중 효율적인 열 방출을 방해하여 절단 지점에 열이 집중되는 원인이 됩니다.
- 국부적인 가열은 소재를 더욱 연화시켜 뒤틀림, 용융 또는 공구 자국의 위험을 증가시킵니다.따라서 공구 경로와 속도에 대한 정밀한 제어가 필요합니다.
-
툴링 및 절단 조정
- 날카로운 도구:카바이드 또는 다이아몬드 코팅 공구는 마찰을 줄이고 과도한 열 발생을 방지하는 데 필수적입니다.
- 속도 제한:권장 표면 속도 300-500 SFM은 효율성과 열 관리의 균형을 유지합니다.속도가 빠를수록 열 축적이 악화됩니다.
-
냉각 전략
- 비반응성 냉각수:열을 발산하면서 PTFE와의 화학적 상호 작용을 방지합니다.
- 공기 분사 냉각:압축 공기가 칩을 제거하고 공작물을 오염시키지 않고 냉각하도록 유도합니다.
-
설계 및 공차 고려 사항
- PTFE의 높은 열팽창 계수(112-135 × 10-⁶/°C)는 작은 온도 변화에도 치수가 달라질 수 있음을 의미합니다.
- 설계자는 특히 다음과 같은 경우 가공 후 수축/팽창을 고려해야 합니다. 맞춤형 PTFE 부품 엄격한 공차(±0.001\")가 필요합니다.
-
도전 과제에도 불구하고 소재의 장점
- PTFE의 낮은 마찰(계수 0.05-0.20)은 공구 마모를 줄여주고 온도 범위(-328°F ~ 500°F)는 극한 환경에 적합합니다.
- 화학적 불활성 및 전기 절연성 덕분에 씰, 개스킷 및 반도체 부품에 대체할 수 없는 소재입니다.
실용적인 팁:중요한 응용 분야의 경우, 시제품 가공은 본격적인 생산 전에 툴링 및 냉각 접근 방식을 검증하는 데 도움이 됩니다.엇갈린 절삭 또는 간헐적 냉각 일시 중지가 프로젝트의 결과를 개선할 수 있을까요?
요약 표:
| 주요 과제 | 가공에 미치는 영향 | 솔루션 |
|---|---|---|
| 낮은 열전도율 | 절단 지점에 열이 축적되어 변형과 부정확성을 초래합니다. | 날카로운 카바이드/다이아몬드 공구, 느린 속도(300-500 SFM), 공기 분사 냉각을 사용하세요. |
| 높은 열팽창 | 온도 변동에 따른 치수 변화. | 설계 확장을 고려하고 검증을 위한 프로토타입 가공. |
| 부드러운 소재 | 공구 자국 및 뒤틀림 위험 증가. | 공구 경로를 최적화하고 비반응성 절삭유를 사용하세요. |
산업에 맞는 정밀 가공된 PTFE 부품이 필요하신가요? 킨텍은 반도체, 의료 및 산업 응용 분야를 위한 고품질 PTFE 부품을 전문으로 합니다.맞춤형 제작에 대한 당사의 전문성은 PTFE와 같은 까다로운 소재에서도 치수 정확도와 성능을 보장합니다. 지금 바로 문의하세요 에 문의하여 프로젝트 요구 사항을 논의하거나 프로토타입을 요청하세요!
