가장 중요한 단일 요소는 베어링의 슬라이딩 면의 온도입니다. 폴리테트라플루오로에틸렌(PTFE) 슬라이드 베어링은 최대 연속 사용 온도인 200°C(392°F)까지 낮은 마찰 특성과 구조적 무결성을 유지합니다. 이 한계를 초과하면 성능이 저하되고 조기 고장으로 이어질 수 있습니다.
주요 설계 고려 사항은 주변 공기 온도가 아니라 PTFE 표면에 전달되는 실제 온도입니다. 이 표면이 200°C를 초과할 것으로 예상되는 경우, 열 차단재 추가와 같은 설계를 통한 완화 조치가 필수적입니다.
중요 요소: 슬라이딩 면의 온도
PTFE 슬라이드 베어링의 성능은 근본적으로 표면의 재료 특성과 연결되어 있습니다. 전체 구조가 고온에 노출될 수 있지만, 베어링의 거동을 결정하는 것은 슬라이딩이 발생하는 인터페이스입니다.
200°C 사용 한계
200°C(392°F) 임계값은 PTFE 슬라이딩 재료 자체에 대해 확립된 최대 사용 온도입니다. 이 온도 이하에서는 베어링이 예상되는 낮은 마찰 계수와 자가 윤활 특성을 나타냅니다.
이 온도가 중요한 이유
PTFE가 이 사용 한계를 초과하여 가열되면 기계적 특성이 변하기 시작합니다. 재료가 연화되어 마모율 증가, 마찰 증가, 하중 지지 능력 감소로 이어져 전체 어셈블리의 기능을 손상시킬 수 있습니다.
설계에서 열 관리
고온 환경에 PTFE 베어링을 성공적으로 통합하려면 사전 예방적인 열 관리가 필요합니다. 열원이 슬라이딩 면 온도를 작동 한계 이상으로 높이지 않도록 보장해야 합니다.
열 방출 이해
실용적인 지침으로, 주변 공기 중의 온도는 거리와 함께 상당히 감소합니다. 열원으로부터의 거리가 100mm 증가할 때마다 약 200°C가 감소합니다.
이 경험칙은 초기 설계 평가에 도움이 되며, 추가 조치 없이 베어링 위치가 열원에서 충분히 멀리 떨어져 안전하게 작동할 수 있는지 추정할 수 있게 해줍니다.
열 차단재 구현
슬라이딩 면의 온도가 200°C를 초과할 것으로 예상되는 경우, 열 차단재가 표준 해결책입니다.
이는 뜨거운 구조 부품과 슬라이드 베어링 어셈블리 사이에 절연 재료 층을 배치하는 것을 포함합니다. 이 차단재는 PTFE로 전달되는 열의 양을 줄여 표면 온도를 안전한 작동 범위 내로 유지합니다.
상충 관계 이해
온도는 중요한 매개변수이지만, 베어링의 작동 특성 및 잠재적 고장 모드의 더 넓은 맥락에서 이를 검토하는 것이 중요합니다.
온도 이상의 성능
PTFE 슬라이드 베어링은 특정 조건에 맞게 설계되었음을 기억하십시오. 이들은 높은 부하와 낮은 속도에서 최적으로 작동하며, 이때 자가 윤활 특성이 가장 효과적입니다. 잘못된 응용 분야는 온도와 관계없이 낮은 성능으로 이어질 수 있습니다.
과열 위험
200°C 사용 한계를 무시하는 것이 열 관련 고장의 가장 일반적인 원인입니다. 그 결과는 마찰의 급격한 증가, PTFE 층의 마모 가속화, 궁극적으로 슬라이딩 부품의 고착으로 이어집니다.
이물질 및 오염
PTFE 베어링은 유지 보수가 필요 없는 것으로 간주되지만, 슬라이딩 경로를 깨끗하게 유지하는 것이 중요합니다. 고온 환경에서는 주변 재료가 입자를 방출하거나 분해되어 PTFE 표면을 긁고 움직임을 방해하는 이물질을 생성할 수 있음을 유념해야 합니다.
응용 분야에 맞는 올바른 선택
슬라이딩 면의 온도를 설계 및 사양을 위한 결정적인 지침으로 사용하십시오.
- 슬라이딩 면 온도가 일관되게 200°C 미만인 경우: 표준 PTFE 슬라이드 베어링은 특별한 열 고려 사항 없이 응용 분야에 적합합니다.
- 베어링 근처에 열원이 있는 경우: 200°C 한계 미만인지 확인하기 위해 슬라이딩 면의 온도를 계산하거나 측정해야 합니다.
- 슬라이딩 면 온도가 200°C를 초과할 경우: 열 차단재를 구현하는 것은 선택 사항이 아니라 작동 신뢰성을 보장하기 위한 중요한 설계 요구 사항입니다.
열 전달을 적극적으로 관리함으로써 까다로운 열 환경에서도 PTFE 슬라이드 베어링의 장기적인 유지 보수가 필요 없는 성능을 자신 있게 활용할 수 있습니다.
요약표:
| 주요 온도 고려 사항 | PTFE 베어링 성능에 미치는 영향 |
|---|---|
| 최대 사용 온도 | 슬라이딩 면에서 200°C (392°F) |
| 200°C 미만 | 낮은 마찰, 자가 윤활 및 구조적 무결성 유지 |
| 200°C 초과 | 연화, 마모 가속화, 마찰 증가 및 고장 위험 |
| 열 관리 지침 | 주변 공기 중에서 열원에서 100mm당 약 200°C 감소 |
고온 응용 분야를 위한 안정적인 PTFE 슬라이드 베어링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 슬라이드 베어링을 포함하여 고성능 PTFE 부품 제조를 전문으로 합니다. 당사의 정밀 생산 전문 지식은 시제품부터 대량 주문까지 베어링이 정확한 열 및 기계적 요구 사항을 충족하도록 보장합니다.
지금 바로 전문가에게 문의하여 열을 효과적으로 관리하고 프로젝트에 대한 장기적인 유지 보수가 필요 없는 성능을 보장하는 솔루션을 설계하는 방법에 대해 논의해 보세요.

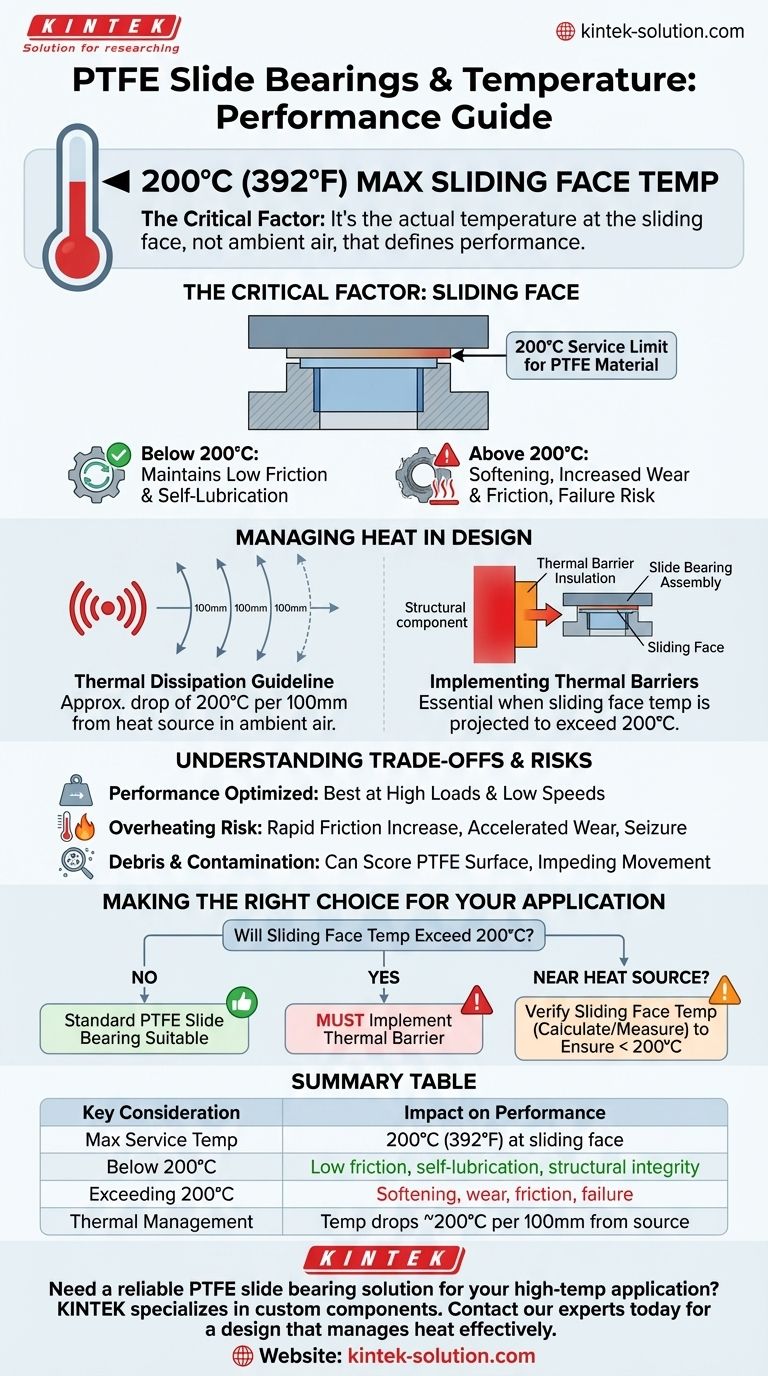

시각적 가이드
