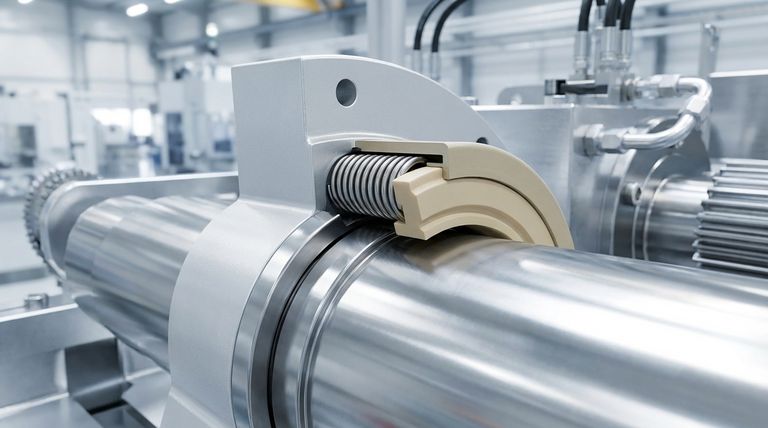

PTFE 샤프트 씰에서 내장 스프링은 씰 립에 지속적인 외향 방사력(radial force)을 가하여 마모를 보상합니다. 이 일정한 기계적 압력은 립이 샤프트와 단단히 접촉 상태를 유지하도록 보장하며, 표면 중 어느 쪽에서든 재료가 마모되어 생성되는 미세한 틈을 자동으로 닫습니다. 이 메커니즘은 부품의 작동 수명 전반에 걸쳐 일관된 씰링력을 보장합니다.
PTFE 씰의 스프링은 단순한 부품이 아니라 동적 씰링 시스템을 만드는 에너지 공급원입니다. 이는 마모와 저압 상황을 처리하기 위한 일정한 기준 힘을 제공하며, 시스템 압력과 함께 작동하여 광범위한 작동 조건에서 안정적인 씰을 보장합니다.
스프링 구동 씰의 메커니즘
스프링이 마모를 보상하는 방식을 이해하려면 먼저 씰이 설치되는 순간부터 어떻게 기능하는지 살펴봐야 합니다. 이는 상호 보완적인 힘의 시스템입니다.
초기 "에너지 공급" 힘
씰이 하우징(글랜드)에 설치될 때, 유연한 PTFE 재킷과 내부 스프링이 약간 압축됩니다.
탄력 있는 스프링은 즉시 일정한 외향력으로 반응합니다. 이 힘은 씰 립을 샤프트와 글랜드 벽 쪽으로 단단히 밀어붙여, 시스템 압력이 가해지기 전에도 초기 기밀 씰을 생성합니다.
마모에 대한 지속적인 압력
수백만 번의 사이클 동안, PTFE 립 재료의 미세한 양이 마모되어 떨어져 나갑니다. 스프링이 없다면 이러한 재료 손실은 누출 경로를 만들 것입니다.
그러나 스프링 에너지 공급 장치는 위치 에너지를 저장합니다. 마모로 인해 미세한 틈이 생기면 스프링이 약간 팽창하여 씰 립을 앞으로 밀어 단단한 접촉을 재확립하고 씰을 유지합니다. 이러한 자체 조정 능력은 씰의 길고 안정적인 수명의 핵심입니다.
시스템 압력의 역할
스프링의 주요 역할은 매체 압력이 낮거나 없을 때 필요한 씰링 부하를 제공하는 것입니다.
시스템 압력이 증가함에 따라, 그 압력은 씰 프로파일에 작용하여 씰링력을 크게 향상시킵니다. 스프링은 씰이 이 압력을 활용할 수 있도록 올바르게 위치하도록 보장하지만, 고압 시나리오에서는 시스템 압력 자체가 대부분의 작업을 수행합니다.
이 설계가 성능에 중요한 이유
스프링 구동 설계는 마모에만 국한되지 않습니다. 이는 단순한 씰, 예를 들어 엘라스토머 O-링이 까다로운 환경에서 효과적으로 처리할 수 없는 몇 가지 근본적인 문제를 해결합니다.
재료 한계 극복
표준 엘라스토머 씰은 **압축 영구 변형(compression set)**을 겪을 수 있습니다. 시간이 지남에 따라 탄성과 복원력을 잃어 영구적인 누출 경로를 만듭니다.
PTFE는 압축 영구 변형에 매우 강하며, 금속 스프링은 영구적이고 탄력 있는 힘을 제공합니다. 이 조합은 씰이 가혹한 온도나 화학 물질 노출 하에서 열화되지 않도록 보장합니다.
실제 조건에 적응
스프링의 일정한 힘은 씰이 미세한 글랜드 공차 변화나 샤프트 표면의 약간의 불완전성을 보상할 수 있도록 합니다. 덜 유연한 씰이 실패할 수 있는 곳에서 지속적인 접촉을 보장합니다.
일관된 마찰 보장
스프링은 엘라스토머의 재료 기억보다 더 일관되고 예측 가능한 부하를 제공하므로, 마찰에 대한 더 정확한 제어가 가능합니다. 이는 정밀한 움직임과 낮은 항력이 요구되는 응용 분야에서 매우 중요합니다.
상충 관계 이해
매우 효과적이지만, 이 설계가 만능 해결책은 아닙니다. 그 한계를 이해하는 것이 올바른 적용에 중요합니다.
설계 복잡성 및 비용
다중 구성 요소인 스프링 구동 씰은 단순한 O-링보다 본질적으로 제조가 더 복잡하고 비용이 많이 듭니다. 그 사용은 단순한 씰의 능력을 초과하는 성능 요구 사항에 의해 정당화됩니다.
오염 물질 포집 가능성
스프링을 수용하는 공동(cavity)은 이물질이나 점성 매체를 가둘 수 있습니다. 위생적이거나 입자가 많은 응용 분야에서는 씰 프로파일과 스프링 유형을 신중하게 선택하여 이 위험을 완화해야 합니다.
스프링 재료의 중요성
스프링 자체(일반적으로 스테인리스강 또는 기타 합금으로 제작됨)는 시스템 매체와 화학적으로 호환되어야 합니다. 부식된 스프링은 실패하여 저압에서 씰링력을 완전히 상실하게 됩니다.
목표에 맞는 올바른 선택
스프링 구동 씰을 선택하는 것은 성능 요구 사항에 따른 결정입니다.
- 주요 초점이 마모가 심한 응용 분야에서의 장수명인 경우: 스프링 구동 설계는 자동 마모 보상을 위해 필수적이며 서비스 수명을 크게 연장합니다.
- 주요 초점이 가변 압력 하에서의 신뢰성인 경우: 이 설계는 저압 씰링을 위해 스프링을 사용하고 고압 씰링을 위해 시스템 매체를 활용함으로써 탁월합니다.
- 주요 초점이 가혹한 화학적 또는 온도 환경에서의 성능인 경우: 불활성 PTFE 재킷과 부식 방지 스프링의 조합은 엘라스토머가 빠르게 열화되는 곳에서 탁월한 복원력을 제공합니다.
궁극적으로 스프링은 씰을 수동적인 차단 장치에서 신뢰성을 위해 설계된 능동적이고 반응적인 시스템으로 변모시킵니다.
요약표:
| 기능 | 이점 |
|---|---|
| 일정한 방사력 | 재료가 마모됨에 따라 샤프트와의 립 접촉을 유지합니다. |
| 자동 틈새 보상 | 마모에 대응하여 자체 조정하여 서비스 수명을 연장합니다. |
| 저압 씰링 | 시스템 압력이 축적되기 전에 필수적인 씰링력을 제공합니다. |
| 공차 적응 | 미세한 샤프트 불완전성과 글랜드 변화를 보상합니다. |
| 압축 영구 변형 저항 | 엘라스토머가 실패할 수 있는 곳에서 스프링이 영구적인 복원력을 보장합니다. |
까다로운 조건에 안정적인 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 스프링 구동 씰을 포함하여 고성능 맞춤형 PTFE 부품 제조를 전문으로 합니다. 당사의 정밀 생산은 귀사의 씰이 오래 지속되는 누출 방지 신뢰성을 제공하도록 보장합니다.
맞춤형 PTFE 씰에 대한 견적을 받고 특정 응용 분야에 대해 논의하려면 지금 문의하십시오!

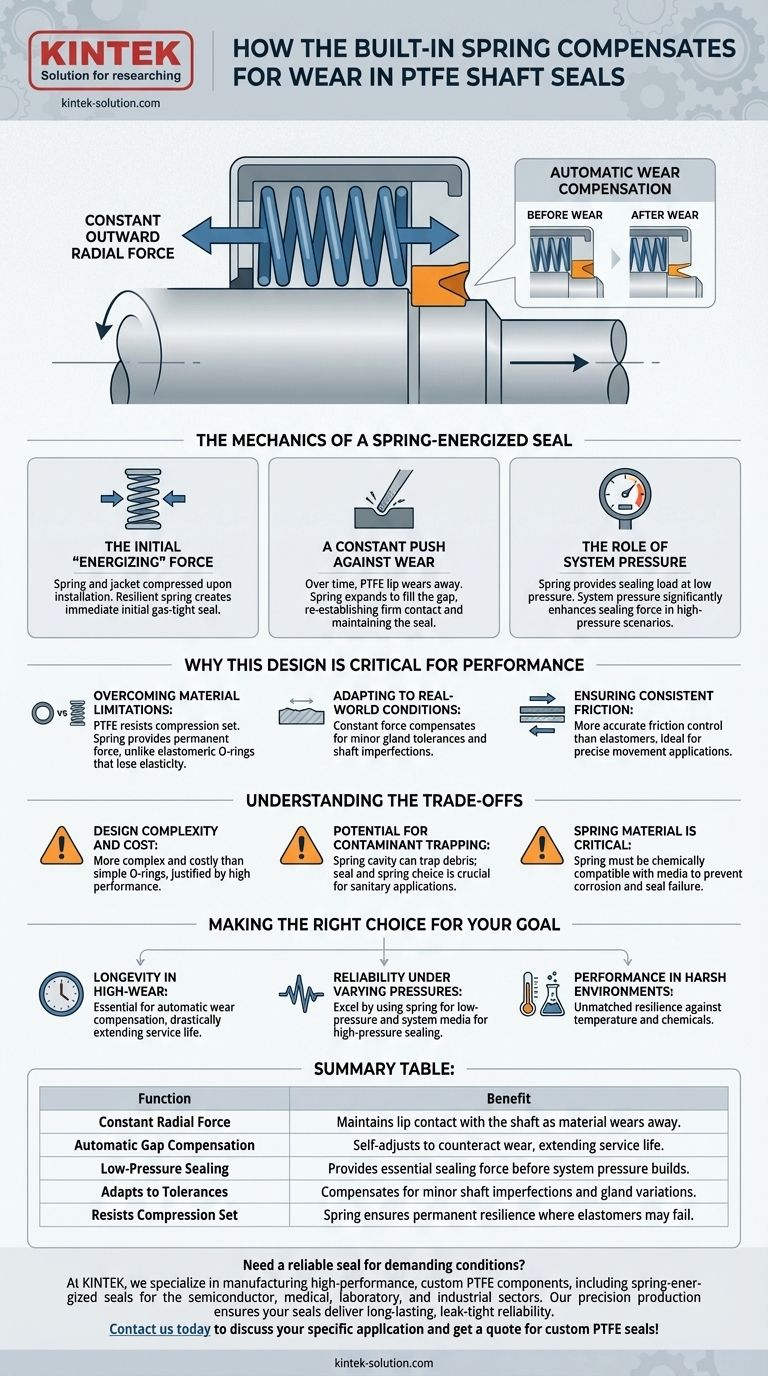

시각적 가이드
